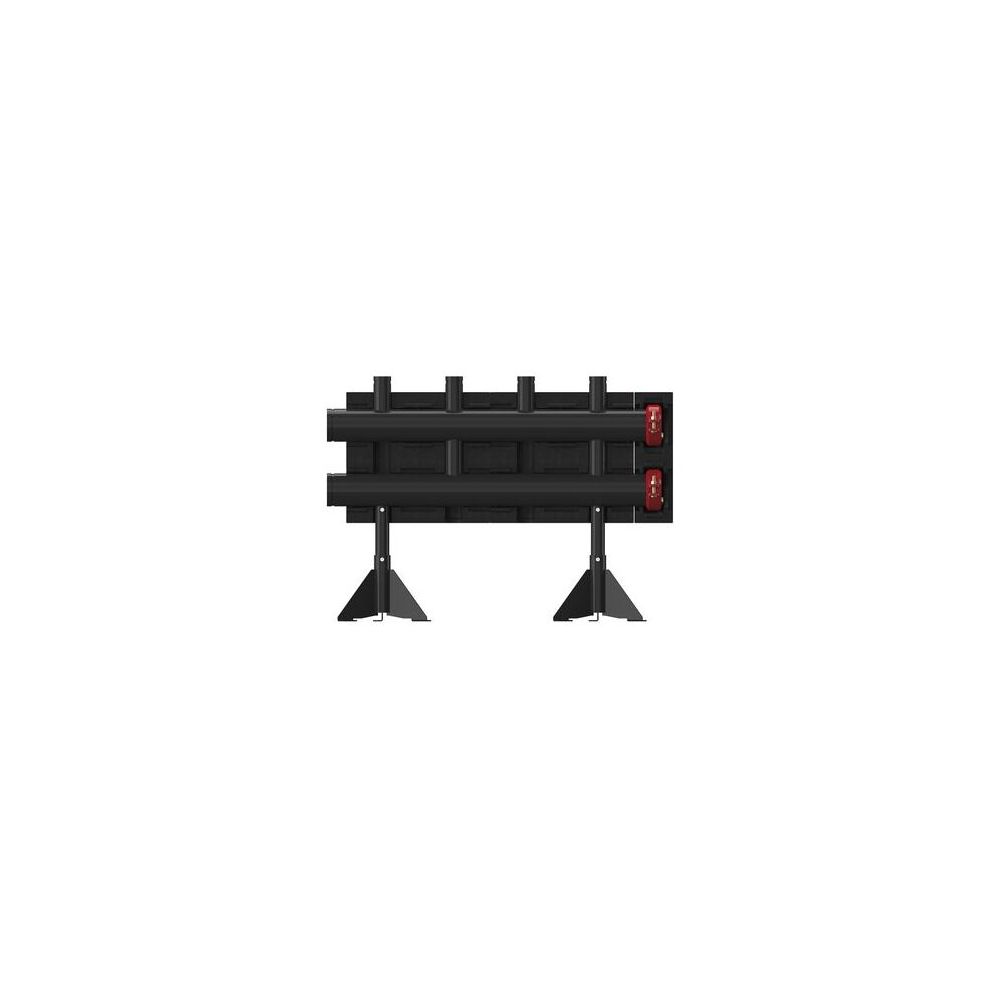

Flamco Verteilerbalken BigFixLock 2-Kreis-Modul, DN 150(168,3) bis 1150kW
Der Flamco Verteilerbalken BigFixLock als 2-Kreis-Modul ist eine leistungsstarke und flexible Lösung für Heizungsanlagen mit bis zu zwei Heizkreisen. Dieser Verteilerbalken ist für eine Leistung von bis zu 1150 kW ausgelegt und zeichnet sich durch eine thermische Trennung von Vor- und Rücklauf aus. Die Anschlüsse für den Kesselkreis in DN 150 (168,3 mm) und für die Heizkreise in DN 50 (60,3 mm) sind für die einfache Montage mit Big-Fix-Lock-Schellen vorbereitet.
Wie ist der Flamco Verteilerbalken BigFixLock aufgebaut und welche Funktion erfüllt er?
Der Verteilerbalken ist als 2-er Modul konzipiert und ermöglicht die Anbindung von bis zu zwei Heizkreisen. Er besteht aus zwei übereinander angeordneten Kammern, die eine thermische Trennung von Vor- und Rücklauf sicherstellen. Der Kesselkreis lässt sich flexibel sowohl links als auch rechts anschließen. Alle Anschlüsse sind speziell für den Einsatz der Big-Fix-Lock-Schellen vorbereitet. Die oberen Abgänge zum Anschluss der Heizkreise sind in der Nennweite DN 50 ausgeführt.
Welche Ausstattung bietet der Verteilerbalken und wie erfolgt die Montage?
Der Verteilerbalken wird lackiert, druckgeprüft und komplett isoliert ausgeliefert. Zur einfachen Installation sind zwei höhenverstellbare Standfüße im Lieferumfang enthalten. Die Bohrungen der Enddeckel sind mit Blindstopfen verschlossen, bieten jedoch die Möglichkeit, alternativ einen KFE-Hahn zur Entleerung einzuschrauben. Die mitgelieferten Big-Fix-Lock-Schellen und deren Isolierungen erleichtern die Montage und ermöglichen eine zuverlässige Verbindung.
Welche Flexibilität bietet das Verteilersystem?
Das gesamte Verteilersystem ist modular aufgebaut und besteht aus Elementen für 1, 2 oder 3 Heizkreise. Diese Module lassen sich je nach Achsabstand beliebig miteinander kombinieren, um individuelle Anforderungen an die Heizkreisverteilung zu erfüllen. Dies ermöglicht eine flexible Anpassung an unterschiedliche Anlagengrößen und -konfigurationen.
Technische Daten
-
Max. Temperaturbelastung: 110 °C
-
Max. Betriebsdruck: PN10
-
Leistungsbereich: 1.150 kW (50 m³/h)
-
Anschlüsse Kesselkreis: 168,3 mm (DN150)
-
Anschlüsse Heizkreis: 60,3 mm (DN50)
-
Achsmaß Kesselkreis: 450 mm
-
Achsmaß Heizkreis: 250 mm
-
Werkstoff: Stahl
-
Baulänge: 1135 mm
-
Anzahl der Abzweige: 2
Der Flamco Verteilerbalken BigFixLock 2-Kreis-Modul bietet eine leistungsstarke und flexible Lösung für die Heizkreisverteilung. Mit einer maximalen Temperaturbelastung von 110 °C und einem Betriebsdruck von PN10 ist er für anspruchsvolle Anwendungen geeignet. Die thermische Trennung, die vorbereiteten Anschlüsse für Big-Fix-Lock-Schellen und die modulare Bauweise ermöglichen eine effiziente und anpassungsfähige Systemintegration für bis zu 1150 kW Leistung.
Lieferumfang
-
1x Flamco Verteilerbalken BigFixLock 2-Kreis-Modul
-
2x Big-Fix-Lock-Schellen
-
2x Enddeckel mit 1/2" Bohrungen
-
2x Isolierungen für die Big-Fix-Lock-Schellen
-
2x höhenverstellbare Standfüße
Technische Daten
| Hersteller-Warengruppe | Kesselraumausrüstung |
| Hersteller-Serie | BigFixLock |
| Hersteller-Produktgruppe | Großverteiler |
| Hersteller-Artikelnummer | M66457.4 |
| Hersteller | Flamco |
| Anschluss 1 | Klemmanschluss |
| Anschluss 2 | Klemmanschluss |
| Anschluss Abzweigungen | Klemmanschluss |
| Anzahl der Abzweige | 2 |
| Anzahl der Verzweigungsrichtungen | 1 |
| Arbeitslänge Verteiler | 1135 |
| Artikelnummer | FLAMCO-M66457.4 |
| Ausführung | Verteiler/Sammler |
| Bauhöhe | 1245 |
| Baulänge | 1135 |
| Bautiefe | 390 |
| Druckstufe Artikel | PN 10 |
| EAN-13 | 4016715009661 |
| Form | Durchgang mit geraden Abzweigen |
| Geeignet für Ethanol | ja |
| Geeignet für Glykol | ja |
| Geeignet für Heizungswasser | ja |
| Geeignet für Kühlwasser | ja |
| Geeignet für Leitungswasser | nein |
| Geeignet für Pressluft | nein |
| Gewicht | 86 kg |
| KOMO-Prüfsiegel | nein |
| Länge Verteiler | 1135 |
| Max Mediumtemperatur (Dauerbetrieb) | 110 |
| Mit Absperrventil | nein |
| Mit Befestigungsmaterial | ja |
| Mit Entlüftung | nein |
| Mit Füll- und Entleerungshahn | nein |
| Mit Füßen | ja |
| Mit Isolierung | ja |
| Mit verstellbaren Bodenstützen | ja |
| Mit Wandbefestigungsbügel | nein |
| Nenndurchmesser Anschluss 1 | DN 150 |
| Oberflächenschutz | lackiert |
| Rohraußendurchmesser Abzweigungen | 60,3 |
| Rohraußendurchmesser Anschluss 1 | 168,3 |
| Rohraußendurchmesser Anschluss 2 | 168,3 |
| Systemgebunden | nein |
| Typenzulassung nach BBR/EKS | nein |
| Unterschiedliche Abstände zwischen Abzweigungen | ja |
| Werkstoff | Stahl |
