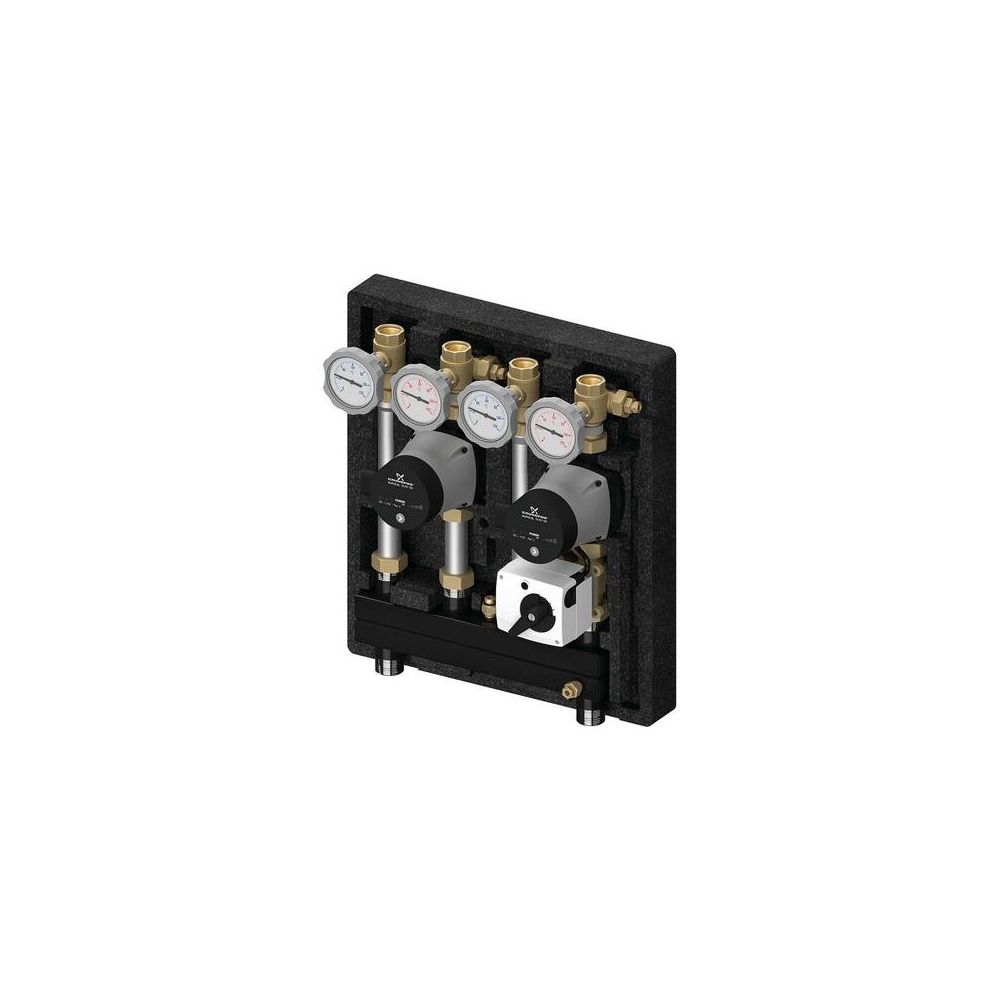

Flamco Pumpengruppe Kombimix mit 2 UK Pumpe UPM3 Hybrid 15-70, Iso

Die Flamco Pumpengruppe Kombimix von Meibes ist eine werkseitig vormontierte Lösung für zwei ungemischte Heizkreise, wie sie beispielsweise in Radiatorensystemen vorkommen. Ausgestattet mit zwei Grundfos-Umwälzpumpen UPM3 Hybrid 25-70, ist diese kompakte Einheit dicht vormontiert und mit Dämmung versehen, was eine schnelle Installation ermöglicht. Sie eignet sich ideal für kleine Heizsysteme mit zwei Heizkreisen, wobei ein üblicher Speicherladekreis bei Bedarf einfach ergänzt werden kann.

Welche Vorteile bietet die Kombimix Pumpengruppe?

Die Pumpengruppe Kombimix ist als eine kompakte Einheit konzipiert, was eine schnelle Montage unterstützt. Sie ist dicht vormontiert und mit einer effektiven Dämmung aus EPP versehen. Der hydraulisch anpassbare Verteiler ermöglicht eine Umschaltung zwischen Standard- und differenzdruckarmem Betrieb. Eine exakte Mischtemperatur wird durch einen Bypass im Mischer sichergestellt. Für die Temperaturerfassung ist die Fühlermontage in Tauchhülsen vorbereitet.

Für welche Anlagentypen ist die Pumpengruppe geeignet?

Die Kombimix-Pumpengruppe ist speziell für zwei ungemischte Heizkreise ausgelegt. Ihre typische Installation findet sich in kleinen Heizsystemen mit zwei Heizkreisen, beispielsweise für Radiatoren. Der übliche Speicherladekreis lässt sich bei Bedarf einfach ergänzen, wodurch die Baugruppe flexibel in verschiedenen Konfigurationen eingesetzt werden kann, wo mehrere Heizkreise getrennt geführt werden sollen.

Welche Komponenten sind in der Pumpengruppe enthalten?

Die Ausführung der Pumpengruppe umfasst zwei Grundfos-Umwälzpumpen UPM3 Hybrid 25-70, jeweils eine pro Heizkreis, mit einer Einbaulänge von 180 mm. Des Weiteren sind vier Kugelhähne mit Zeigerthermometer sowie ein aufstellbarer Rückflussverhinderer im Vorlauf integriert. Die Dämmschalen aus EPP sorgen für die notwendige Isolation. Die Verrohrung besteht aus rostfreiem Stahl und die Armaturen aus Messing. Die Vorläufe sind rechts angeordnet.

Welche technischen Spezifikationen sind relevant?

Die Anschlüsse zum Heizkreis erfolgen über ein G 3/4" Innengewinde, während der Kesselanschluss ein G 1" AG ist. Der Abstand zwischen Vorlauf und Rücklauf beträgt am Heizkreis 90 mm und am Kessel 270 mm. Eine Temperaturanzeige von 0 bis 120 Grad ist vorhanden. Die maximale Betriebstemperatur liegt bei 110 Grad und der maximale Betriebsdruck bei 6 bar. Für die hydraulische Auslegung sind ein Kvs-Wert von 5,3 m3/h, ein erreichbarer Volumenstrom von 2,2 m3/h und eine erreichbare Leistung von 51 kW (bei 20 Kelvin) angegeben.

Technische Daten

• Heizkreisanschluss: G 3/4" Innengewinde
• Abstand Vorlauf/Rücklauf Heizkreis: 90 mm
• Kesselanschluss: G 1" AG
• Abstand Vorlauf/Rücklauf Kessel: 270 mm
• Temperaturanzeige: 0 bis 120 Grad
• Maximale Betriebstemperatur: 110 Grad
• Maximaler Betriebsdruck: 6 bar
• Kvs-Wert: 5,3 m3/h
• Erreichbarer Volumenstrom: 2,2 m3/h
• Erreichbare Leistung (20 Kelvin): 51 kW

Die Flamco Pumpengruppe Kombimix von Meibes bietet eine effiziente und zuverlässige Lösung für die Verteilung in Heizsystemen mit zwei ungemischten Heizkreisen. Mit einer maximalen Betriebstemperatur von 110 Grad und einem Betriebsdruck von 6 bar ist sie für anspruchsvolle Anwendungen geeignet. Die integrierten Grundfos-Umwälzpumpen UPM3 Hybrid 25-70 und die werkseitig vormontierte Bauweise tragen zur schnellen und unkomplizierten Installation bei. Die hydraulischen Kennwerte wie der Kvs-Wert von 5,3 m3/h und die erreichbare Leistung von 51 kW unterstreichen die Leistungsfähigkeit dieser Pumpengruppe.
