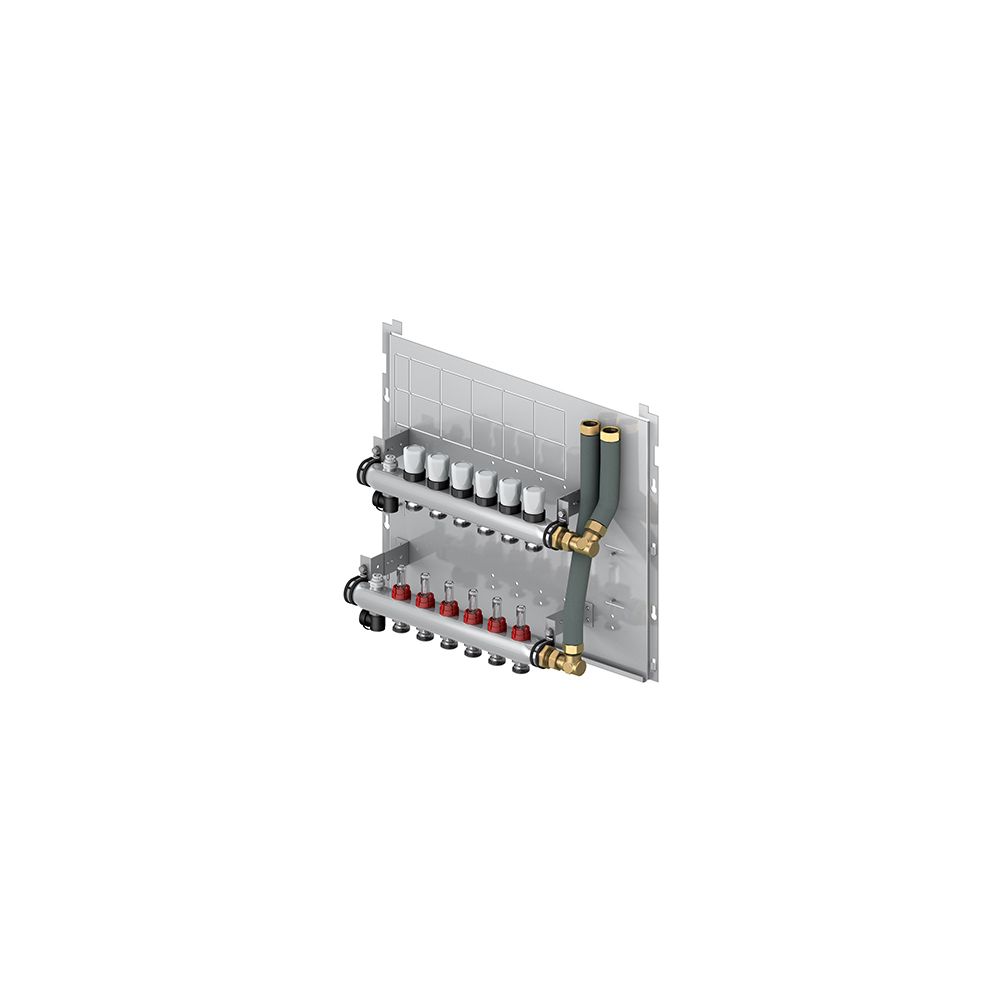

Flamco Logomatic G2 UFH-M 7MC FS Fußbodenheizung Verteiler 7-fach, Grundplatte breit
Der Flamco Logomatic G2 UFH-M 7MC FS Fußbodenheizung Verteiler 7-fach mit breiter Grundplatte ist eine komplett vormontierte und verrohrte Lösung für die effiziente Heizwasserverteilung in Logomatic G2 Systemen. Er ist ausgestattet mit Absperr- und Regulierventilen, einer Durchflussanzeige sowie Füll- und Entleerungshähnen und eignet sich für die Integration in Aufputz- oder Unterputzinstallationsgehäuse.
Wie ist der Flamco Logomatic G2 UFH-M 7MC FS aufgebaut und montierbar?
Dieser Verteiler ist komplett vormontiert und verrohrt, was die Installation erheblich vereinfacht. Er ist speziell für die Anwendung bei Logomatic G2 Systemen konzipiert und lässt sich einfach unter dem Hauptgerät montieren. Die Integration ist in einem Aufputz- oder Unterputzinstallationsgehäuse aus lackiertem Stahl möglich, wobei das Gehäuse nicht im Lieferumfang dieses Verteilers enthalten ist. Der Verteiler ist aus robustem rostfreiem Stahl gefertigt.
Welche Funktionen und Anschlüsse bietet der Verteiler?
Der Fußbodenheizungsverteiler ist für 7 Heizkreise sekundär ausgelegt und arbeitet mit einer 2-rohrigen Primärseite. Er verfügt über Absperr- und Regulierventile, die eine präzise Steuerung der einzelnen Heizkreise ermöglichen. Eine integrierte Durchflussanzeige mit einem Bereich von 0,5 bis 5 l/min unterstützt die Überwachung des Volumenstroms. Die Ventileinsätze sind im Format M 30 x 1,5 mm ausgeführt und mit praktischen Handverstellkappen versehen. Für die einfache Wartung und Befüllung sind Füll- und Entleerungshähne vorhanden. Die Anschlüsse zu den Heizkreisen sind als 3/4 Zoll Außengewinde (Eurokonus vorbereitet) ausgeführt.
Welche technischen Spezifikationen sind für den Betrieb relevant?
Der Flamco Logomatic G2 UFH-M 7MC FS ist für eine Mediumtemperatur im Dauerbetrieb von 25 bis 60 °C geeignet. Er hält einem maximalen Arbeitsdruck von 5 bar stand, entsprechend der Druckstufe PN 6. Die maximale Heizleistung beträgt 10 kW bei einer primären Temperaturdifferenz von 20K. Die Volumenstrommessung erfolgt analog.
Technische Daten
- Anzahl der Gruppen sekundär: 7
- Baulänge: 792 mm
- Bauhöhe: 431 mm
- Bautiefe: 140 mm
- Nenndurchmesser primär: 3/4 Zoll (20)
- Nenndurchmesser sekundär: 3/4 Zoll (20)
- Werkstoff: rostfreier Stahl
- Max. Arbeitsdruck: 5 bar
- Mediumtemperatur (Dauerbetrieb): 25 - 60 °C
- Max. Heizleistung (bei Primär dT = 20K): 10 kW
Der Flamco Logomatic G2 UFH-M 7MC FS Fußbodenheizung Verteiler bietet als vormontierte 7-fach Lösung eine zuverlässige und effiziente Heizwasserverteilung. Mit integrierten Absperr- und Regulierventilen, Durchflussanzeige und Füll- und Entleerungshähnen sowie einer maximalen Heizleistung von 10 kW ist er eine leistungsstarke Komponente für moderne Fußbodenheizungssysteme.
Lieferumfang
- 1x Flamco Logomatic G2 UFH-M 7MC FS Fußbodenheizung Verteiler
- 1x Wandbefestigungsbügel
Technische Daten
| Hersteller-Warengruppe | Übergabestationen |
| Hersteller-Serie | Meibes LogoMatic G2 Zubehör für Wohnungsstationen |
| Hersteller-Produktgruppe | Dezentrale Systeme - Wohnungsstationen |
| Hersteller-Artikelnummer | M10515.73 |
| Hersteller | Flamco |
| Anschlussart Primärseite | 2-rohrig |
| Anzahl der Gruppen sekundär | 7 |
| Artikelnummer | FLAMCO-M10515.73 |
| Bauhöhe | 430 |
| Baulänge | 792 |
| Bautiefe | 140 |
| Druckstufe Artikel | PN 6 |
| EAN-13 | 4016715149510 |
| Erweiterbar | nein |
| Geeignet für Kühlen | nein |
| Gewicht | 9,8 kg |
| Hydraulischer Abgleich | ohne |
| Max Arbeitsdruck | 5 |
| Max Heizleistung (bei Primär dT = 20K) | 10 |
| Mediumtemperatur (Dauerbetrieb) | 25 - 60 |
| Mit Durchflussanzeige | nein |
| Mit Entlüftung | nein |
| Mit Füll- und Entleerungshahn | nein |
| Mit Keramikventil | nein |
| Mit Manometer | nein |
| Mit Mischventil | nein |
| Mit Regler | nein |
| Mit Rückschlagklappe | nein |
| Mit Temperaturbegrenzung | nein |
| Mit thermischem Stellantrieb | nein |
| Mit Thermometer | nein |
| Mit Umbau | nein |
| Mit Umwälzpumpe | nein |
| Mit Ventilen am Primäranschluss | nein |
| Mit Wandbefestigungsbügel | ja |
| Multi-Zonen-Verteiler | nein |
| Nenndurchmesser primär | 3/4 Zoll (20) |
| Nenndurchmesser sekundär | 3/4 Zoll (20) |
| Position primärer Anschluss | oben |
| Primärer Anschluss | Innengewinde (metrisch) |
| Temperatue measurement Rücklauf | ohne |
| Temperaturmessung Zufuhr | ohne |
| Verschließbare Heizkreise | nein |
| Volumenstrommessung | analog |
| Werkstoff | rostfreier Stahl |
