Flamco Pumpen-Armaturgruppe 3-teilig Thermometergriff DN 25 G 1" Innengew. PN 16 Messing vernickelt, mit Rücklaufverschraubung

Die Flamco Pumpen-Armaturgruppe ist eine dreiteilige Armatureneinheit, die speziell für Warmwasser-Heizungsanlagen konzipiert wurde. Sie besteht aus drei Pumpen-Kugelhähnen, davon zwei mit Thermometergriffen und einer mit einem Flügelgriff, und ist mit einer Rücklaufverschraubung ausgestattet. Gefertigt aus vernickeltem Messing und ausgelegt für einen Nenndurchmesser von DN 25 (G 1" Innengewinde) sowie eine Druckstufe von PN 16, bietet diese Armaturengruppe eine zuverlässige Lösung für die Installation in Heizkreisläufen.

Wie ist die Flamco Pumpen-Armaturgruppe aufgebaut?

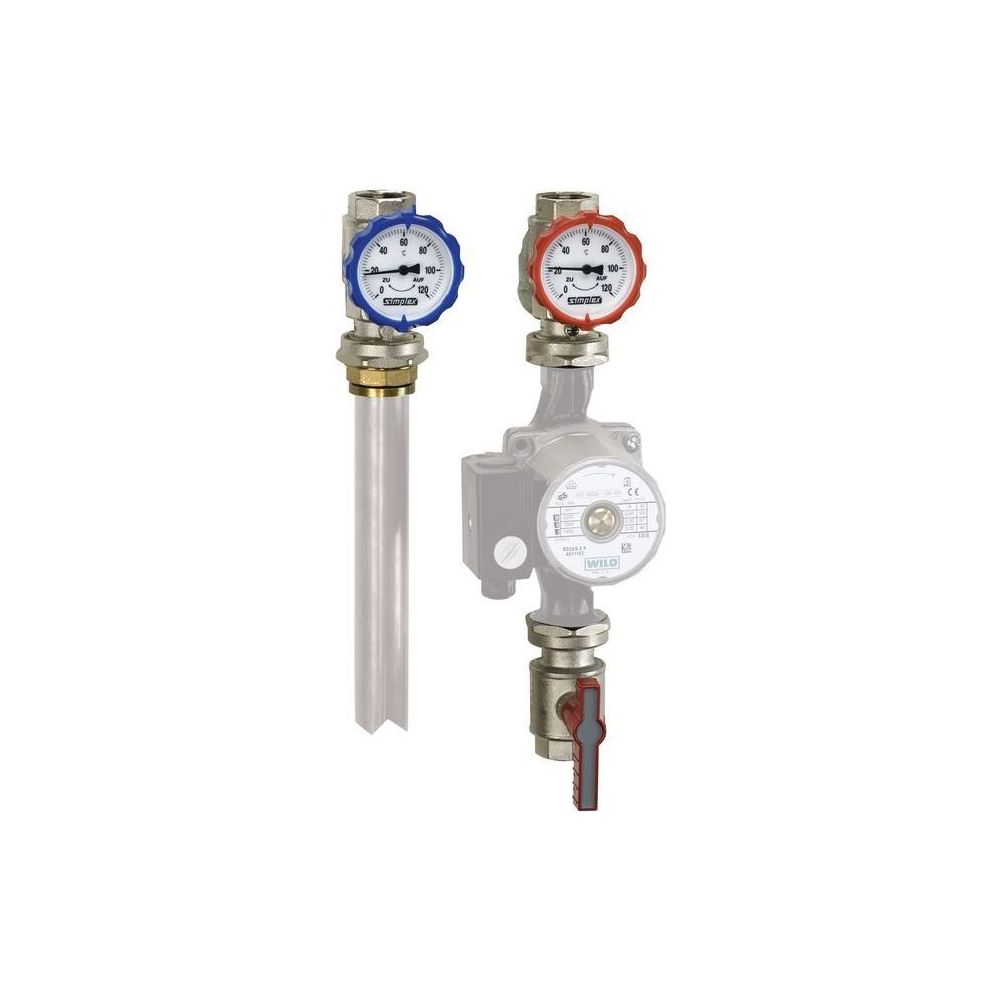

Die Flamco Pumpen-Armaturgruppe setzt sich aus drei Pumpen-Kugelhähnen zusammen. Ein Kugelhahn verfügt über eine Schwerkraftbremse und einen roten Thermometergriff, ein weiterer über einen blauen Thermometergriff und der dritte über einen roten Flügelgriff. Diese Konfiguration ermöglicht eine flexible Anpassung des Strangabstands. Die Kugel-Absperrarmaturen sind aus Pressmessing gefertigt und vernickelt. Die Armaturgruppe ist ohne Volldurchgang konzipiert. Die Betätigung erfolgt über ein Handrad, wobei die Spindel mit einer doppelten Ethylen-Propylen-Dien-Kautschuk (EPDM)-O-Ring-Dichtung versehen ist, was eine hohe Dichtigkeit ermöglicht. Die Griffe sind verlängert, um eine einfache Isolierung entsprechend der Wärmeschutzverordnung zu ermöglichen. Die Gehäusekonstruktion ist 2-teilig.

Welche Materialien und technischen Spezifikationen zeichnen die Armaturgruppe aus?

Das Gehäuse der Armaturengruppe besteht aus robustem Messing mit einer vernickelten Oberfläche, was eine hohe Korrosionsbeständigkeit bietet. Die Kugel im Inneren ist ebenfalls aus Messing gefertigt und hartverchromt, was ihre Langlebigkeit und Widerstandsfähigkeit erhöht. Die Kugeldichtung besteht aus Polytetrafluorethylen (PTFE), einem Material, das für seine hervorragenden Gleiteigenschaften und chemische Beständigkeit bekannt ist. Für die primäre und sekundäre Spindeldichtung kommt Ethylen-Propylen-Dien-Kautschuk (EPDM) zum Einsatz, welches eine zuverlässige Abdichtung der Spindel bietet. Die Werkstoffgüte des Gehäuses entspricht CuZn40Pb2 (CW617N).

Für welche Einsatzbereiche ist die Armaturgruppe geeignet?

Diese Pumpen-Armaturgruppe ist primär für den Einsatz in Warmwasser-Heizungsanlagen vorgesehen. Sie ist für einen maximalen Betriebsdruck von 10 bar ausgelegt. Die dauerhafte Mediumtemperatur kann bis zu 110 Grad Celsius betragen, kurzzeitig sind sogar Temperaturen von bis zu 130 Grad Celsius zulässig. Der Anschluss erfolgt über ein zylindrisches Innengewinde (BSPP) der Größe G 1" (DN 25). Die Armaturengruppe ist in gerader Ausführung konzipiert und verfügt über Thermometer zur Temperaturanzeige. Ein Filter, eine Dämmschale, ein Entleerungsventil oder eine Rückschlagklappe sind nicht integriert.

Technische Daten

• Anzahl Teile: 3-teilig
• Nenndurchmesser: DN 25
• Anschluss: G 1" Innengewinde zylindrisch (BSPP)
• Druckstufe: PN 16
• Werkstoff Gehäuse: Messing vernickelt
• Werkstoff Kugel: Messing verchromt
• Material Kugeldichtung: Polytetrafluorethylen (PTFE)
• Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Mediumtemperatur (Dauerbetrieb): 0 - 110 °C
• Max. Betriebsdruck: 10 bar

Die Flamco Pumpen-Armaturgruppe bietet eine robuste und flexible Lösung für Warmwasser-Heizungsanlagen. Mit ihrer dreiteiligen Konstruktion, den integrierten Thermometergriffen und der Rücklaufverschraubung ermöglicht sie eine präzise Steuerung und Überwachung des Heizkreislaufs. Die Fertigung aus vernickeltem Messing und die Auslegung für eine Druckstufe von PN 16 sowie dauerhafte Mediumtemperaturen bis 110 °C unterstreichen die Langlebigkeit und Zuverlässigkeit dieses Produkts.
