Beschreibung

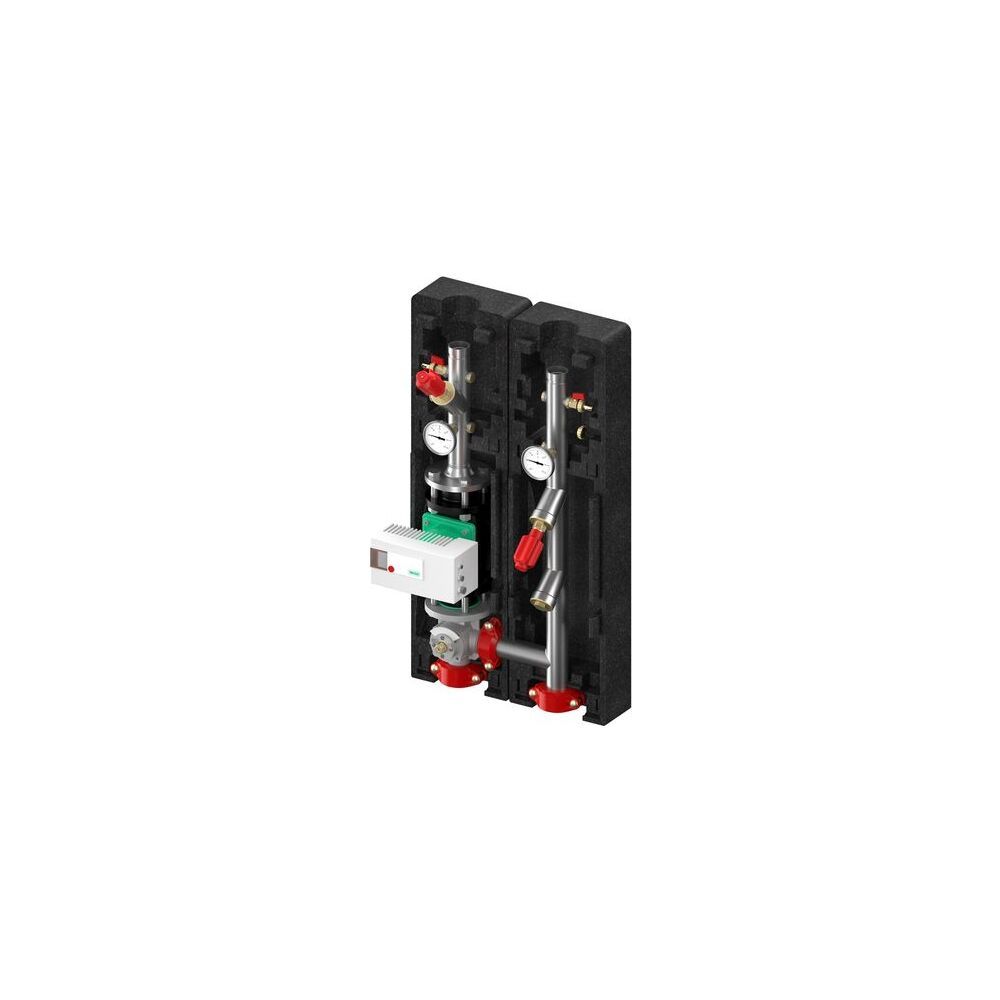

Flamco Pumpengruppe Flamco-MK, gemischter Heizkreis, BigFixLock DN 50, Grundfos Magna3 50-100 F
Die Flamco Pumpengruppe Flamco-MK der Serie BigFixLock ist eine werkseitig montierte und geprüfte Flansch-Pumpengruppe für gemischte Heizkreise in Großverteilern. Ausgestattet mit einer Grundfos Magna3 50-100 F Hocheffizienzpumpe, bietet sie eine zuverlässige Lösung für Heizungsanlagen. Die Einheit ist für einen Achsabstand von 250 mm konzipiert und für Anwendungen bis zu einer Mediumtemperatur von 110 °C sowie einem maximalen Arbeitsdruck von 10 bar (PN 10) geeignet.
Welche Merkmale zeichnen die Flamco Pumpengruppe aus?
Die Flamco Pumpengruppe Flamco-MK ist speziell für den Einsatz in gemischten Heizkreisen von Großverteilern konzipiert. Sie wird komplett werkseitig montiert, eingedichtet und geprüft geliefert, was eine schnelle und sichere Installation ermöglicht. Mit einem Achsabstand von 250 mm und einer robusten Bauweise aus rostfreiem Stahl für Armaturen und Verrohrung ist die Pumpengruppe für anspruchsvolle Umgebungen geeignet. Die Strömungsrichtung ist links.
Welche Komponenten sind in der Pumpengruppe integriert?
Diese Pumpengruppe enthält eine leistungsstarke Umwälzpumpe vom Typ Grundfos Magna3 50-100 F, die den Anforderungen der Hocheffizienzstandards EC 547/2012 und EC 641/2009 entspricht. Weiterhin sind zwei Absperrventile, eine integrierte Schwerkraftbremse, ein 3-Wege-Flansch-Mischer sowie drei KFE-Kugelhähne und zwei Thermometer verbaut. Ein Schmutzfänger schützt die Anlage vor Verunreinigungen. Zusätzliche 1/2 Zoll Anschlussmöglichkeiten im Vor- und Rücklauf bieten Flexibilität. Die Verrohrungs- und Verbindungsteile sind inklusive Victaulicübergängen ausgeführt.
Für welche Betriebsbedingungen ist die Pumpengruppe geeignet?
Die Flamco Pumpengruppe ist für einen maximalen Arbeitsdruck von 10 bar (PN 10) und eine maximale Mediumtemperatur von 110 °C ausgelegt. Sie ist für den Einsatz mit Glykol geeignet und somit vielseitig in Heizungsanlagen einsetzbar. Der Nenndurchmesser primär und sekundär beträgt jeweils DN 50. Die Rohraußendurchmesser liegen bei 60 mm primär und 60,3 mm sekundär. Der Kvs-Wert von 17,8 unterstreicht die hydraulische Leistungsfähigkeit der Einheit. Der Anzeigebereich der Thermometer liegt bei 0 - 120 °C. Die Pumpengruppe ist zudem für Servomotoren geeignet.
Welche Abmessungen besitzt die Pumpengruppe?
Die Pumpengruppe weist eine Baulänge von 500 mm, eine Bauhöhe von 920 mm und eine Bautiefe von 280 mm auf. Die Einbaulänge der integrierten Pumpe beträgt 280 mm.
Technische Daten
- Hersteller-Serie: BigFixLock
- Ausführung: gemischter Heizkreis
- Nenndurchmesser primär: DN 50
- Nenndurchmesser sekundär: DN 50
- Achsabstand: 250 mm
- Einbaulänge der Pumpe: 280 mm
- Max. Arbeitsdruck: 10 bar (PN 10)
- Mediumtemperatur: 110 °C
- Kvs-Wert: 17,8
- Baulänge: 500 mm
Die Flamco Pumpengruppe Flamco-MK mit der Grundfos Magna3 50-100 F Pumpe stellt eine robuste und effiziente Lösung für gemischte Heizkreise dar. Ihre werkseitige Vormontage und die hochwertigen Komponenten aus rostfreiem Stahl ermöglichen eine lange Lebensdauer und einfache Installation. Mit einer maximalen Mediumtemperatur von 110 °C und einem Arbeitsdruck von 10 bar (PN 10) ist diese DN 50 Pumpengruppe optimal für anspruchsvolle Heizungsanwendungen in Großverteilern geeignet.
Lieferumfang
- 1x Flamco Pumpengruppe Flamco-MK
- 2x Absperrventile
- 1x 3-Wege-Flansch-Mischer
- 3x KFE-Kugelhähne
- 2x Thermometer
- 1x Schmutzfänger
- 1x Verrohrungs- und Verbindungsteile
- 1x Victaulicübergänge
Technische Daten
| Hersteller-Warengruppe | Kesselraumausrüstung |
| Hersteller-Serie | BigFixLock |
| Hersteller-Produktgruppe | Pumpengruppen FL-MK |
| Hersteller-Artikelnummer | M66548.21 |
| Hersteller | Flamco |
| Anzeigebereich Thermometer | 0 - 120 |
| Artikelnummer | FLAMCO-M66548.21 |
| Ausführung | gemischter Heizkreis |
| Auslaufhahn | ja |
| Bauhöhe | 920 |
| Baulänge | 500 |
| Bautiefe | 280 |
| EAN-13 | 4016715013675 |
| Einbaulänge der Pumpe | 280 |
| Eingebaute Zirkulationspumpe | ja |
| Geeignet für Ethanol | nein |
| Geeignet für Glykol | ja |
| Geeignet für Heizung | ja |
| Geeignet für Kühlen | nein |
| Geeignet für Servomotoren | ja |
| Gewicht | 51,22 kg |
| Hocheffizienzpumpe (entsprechend EC 547/2012 und EC 641/2009) | ja |
| Kvs-Wert | 17,8 |
| Max Arbeitsdruck | 10 |
| Mediumtemperatur | 110 |
| Mit Absperrventil | ja |
| Mit Anschluss Ausdehnungsgefäß | nein |
| Mit Dreiwegeventil | ja |
| Mit Füßen | nein |
| Mit Manometer | nein |
| Mit Passstück für Wärmezähler | nein |
| Mit Pumpenkugelhahn | nein |
| Mit Regelventil | nein |
| Mit Servomotor | nein |
| Mit Sicherheitsventil | nein |
| Mit Thermometer | ja |
| Mit Wandbefestigungsbügel | nein |
| Mit Wärmezähler | nein |
| Nenndurchmesser primär | DN 50 |
| Nenndurchmesser Pumpenanschluss | DN 50 |
| Nenndurchmesser sekundär | DN 50 |
| Rohraußendurchmesser primär | 60 |
| Rohraußendurchmesser sekundär | 60,3 |
| Strömungsrichtung | links |
| Wandaufstellung | nein |
| Werkstoff Armaturen | rostfreier Stahl |
| Werkstoff Verrohrung | rostfreier Stahl |
