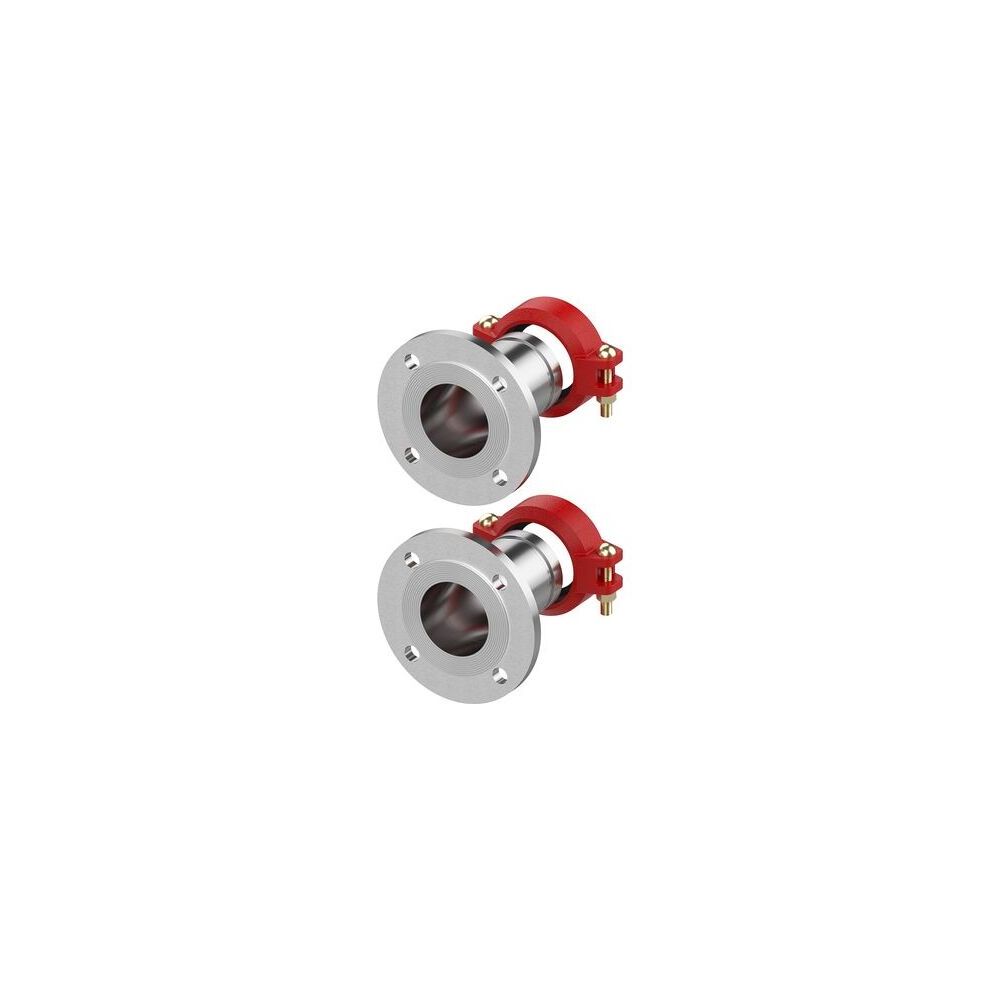

Flamco BigFixLock Flansch, 1 Paar DN 200 (219,1) x DN 200, PN 6
Der Flamco BigFixLock Flansch ist eine systemgebundene Übergangsverschraubung, die speziell für den Anschluss an Wärmeerzeuger mit Victaulic-Flansch PN 6 konzipiert wurde. Dieses 2-teilige Flanschpaar ist für Verbindungen mit einem Nenndurchmesser von DN 200 (Rohraußendurchmesser 219,1) ausgelegt und wird mit Dichtungsmaterial geliefert. Als wichtige Komponente der Kesselraumausrüstung dient es als Zubehör für Großverteiler.
Welche Konstruktionsmerkmale zeichnen den Flamco BigFixLock Flansch aus?
Der Flamco BigFixLock Flansch ist als 2-teilige Ausführung gestaltet und dient als systemgebundene Übergangslösung für einen Flanschanschluss. Die Konstruktion ist nicht reduzierend, exzentrisch oder verschlossen. Der Winkel des Bogens ist mit 0 angegeben, was eine gerade Verbindung ermöglicht.
Welche Anschlussmaße sind für den Flansch relevant?
Dieser Flansch ist für Verbindungen mit einem Nenndurchmesser von DN 200 ausgelegt. Beide Anschlüsse weisen einen Nenndurchmesser von DN 200 und einen Rohraußendurchmesser von 219,1 auf, was eine präzise Passform sicherstellt.
Welche Druck- und Temperaturbereiche deckt der Flansch ab?
Der Flamco BigFixLock Flansch ist für eine Druckstufe von PN 6 ausgelegt. Er kann einen maximalen Arbeitsdruck von 6 bei 20 °C sowie eine Mediumtemperatur im Dauerbetrieb von bis zu 110 °C handhaben.
Aus welchen Materialien besteht der BigFixLock Flansch?
Für eine dauerhafte und sichere Verbindung sind die Anschlüsse des Flansches aus hochwertigen Materialien gefertigt. Anschluss 1 besteht aus Gusseisen (Werkstoffgüte ASTM A536 65-45-12) und Anschluss 2 aus Stahl (Werkstoffgüte St 37 (1.0254)). Das mitgelieferte Dichtungsmaterial besteht aus Ethylen-Propylen-Dien-Kautschuk (EPDM), welches eine zuverlässige Abdichtung sicherstellt.
Technische Daten
- Nenndurchmesser Anschluss 1: DN 200
- Nenndurchmesser Anschluss 2: DN 200
- Rohraußendurchmesser Anschluss 1: 219,1
- Rohraußendurchmesser Anschluss 2: 219,1
- Druckstufe Flansch (PN): PN 6
- Max. Arbeitsdruck bei 20 °C: 6
- Mediumtemperatur (Dauerbetrieb): 110 °C
- Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
- Werkstoff des Anschlusses 1: Gusseisen
- Werkstoff des Anschlusses 2: Stahl
Der Flamco BigFixLock Flansch bietet eine spezialisierte Lösung für Übergangsverschraubungen im Bereich der Kesselraumausrüstung. Mit seinen Nenndurchmessern von DN 200, der Druckstufe PN 6 und der Materialkombination aus Gusseisen und Stahl mit EPDM-Dichtung ist er für anspruchsvolle Anwendungen bis 110 °C und 6 Arbeitsdruck konzipiert.
Technische Daten
| Hersteller-Warengruppe | Kesselraumausrüstung |
| Hersteller-Serie | BigFixLock |
| Hersteller-Produktgruppe | Zubehör Großverteiler |
| Hersteller-Artikelnummer | M66259.992 |
| Hersteller | Flamco |
| Anschluss 2 | Flansch |
| Artikelnummer | FLAMCO-M66259.992 |
| Ausführung | 2-teilig |
| Druckstufe Flansch (PN) | PN 6 |
| EAN-13 | 4016715009104 |
| Exzentrisch | nein |
| FM-Prüfung | nein |
| Gewicht | 40,5 kg |
| LPCB-Prüfung | nein |
| Material Dichtung | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Max Arbeitsdruck bei 20 °C | 6 |
| Mediumtemperatur (Dauerbetrieb) | 110 |
| Mit Dichtungsmaterial | ja |
| Mit Entleerungsventil | nein |
| Mit Entlüfter | nein |
| Mit Stoßnocken | nein |
| Nenndurchmesser Anschluss 1 | DN 200 |
| Nenndurchmesser Anschluss 2 | DN 200 |
| Reduzierend | nein |
| Rohraußendurchmesser Anschluss 1 | 219,1 |
| Rohraußendurchmesser Anschluss 2 | 219,1 |
| Systemgebunden | ja |
| UL-Prüfung | nein |
| ULC-Qualitätskennzeichen | nein |
| Verschlossen | nein |
| Werkstoff des Anschlusses 1 | Gusseisen |
| Werkstoff des Anschlusses 2 | Stahl |
| Werkstoffgüte Anschluss 1 | ASTM A536 65-45-12 |
| Werkstoffgüte Anschluss 2 | St 37 (1.0254) |
| Winkel des Bogens | 0 |
| Zugfest | nein |
