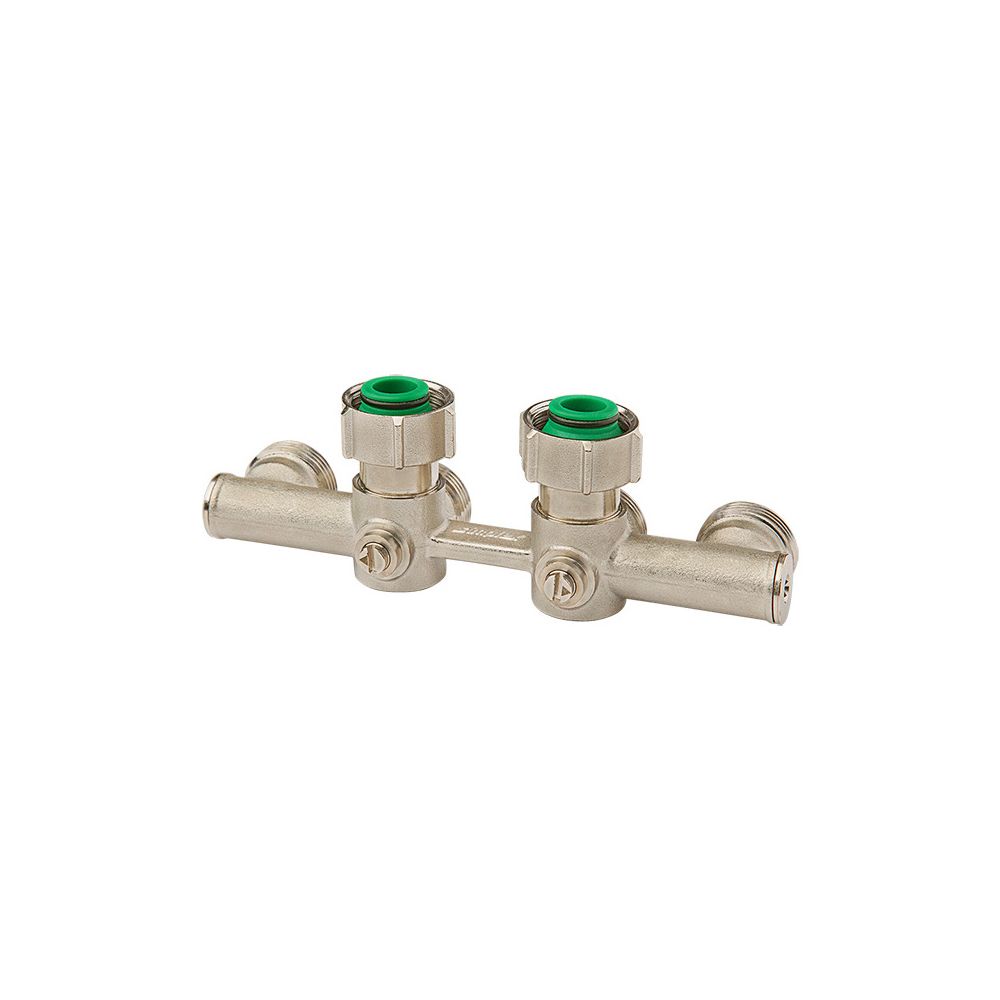

Flamco 4-fach-Hahnblock E2 Eck G 3/4" Innengewinde x G 3/4" Außengewinde Messing vernickelt mit Konus

Der Flamco 4-fach-Hahnblock E2 Eck ist eine vernickelte Anschlussarmatur aus Messing mit Konus, konzipiert für Ventil-Kompaktheizkörper. Mit seinen G 3/4" Innengewinde x G 3/4" Außengewinde Anschlüssen ermöglicht er eine flexible Installation. Er ist ideal für Zweirohrsysteme und dient der verzweigungslosen Verlegung im Fußboden oder dem Anschluss weiterer Heizflächen.

Welche Funktion erfüllt der Flamco 4-fach-Hahnblock E2 Eck?

Dieser Hahnblock dient als Anschlussarmatur für Ventil-Kompaktheizkörper und ermöglicht über ein integriertes 3-Wege-Kugelventil den Anschluss zusätzlicher Heizflächen. Er ist für die verzweigungslose Verlegung im Fußboden oder die Erweiterung bestehender Heizungsanschlüsse geeignet. Die Armatur ist speziell für den Einsatz in Zweirohrsystemen konzipiert und unterstützt eine effiziente Wärmeverteilung.

Wie erfolgt die Absperrung und Bedienung?

Die Absperrung des 4-fach-Hahnblocks erfolgt durch eine 3-Wege-Kugel, die mittels einer Spindel betätigt wird. Die Kugel ist hartverchromt und in Polytetrafluorethylen gelagert, was eine zuverlässige Funktion ermöglicht. Die Betätigungsspindel ist mit einer doppelten O-Ring-Dichtung und einem verdeckten Drehanschlag ausgestattet. Eine optische Markierung zeigt die aktuelle Stellung der 3-Wege-Kugel an, was die Handhabung vereinfacht. Der Hahnblock ist zudem abschließbar.

Welche Anschlussmöglichkeiten bietet der Hahnblock?

Rohrseitig verfügt der Hahnblock über einen 3/4 Zoll Eurokonus, der den Anschluss von Kupfer-, C-Stahl-, Edelstahl-, Kunststoff- und Metallverbundrohren in Verbindung mit Klemmverschraubungen ermöglicht. Der Mittenabstand Zufuhr/Rücklauf beträgt 50 mm. Heizkörperseitig ist eine Überwurfmutter mit radialem und axialem Spiel vorhanden, die eine spannungsfreie Montage am Heizkörper sicherstellt. Der Anschluss an Ventil-Kompaktheizkörper ist mit Außengewinde G 3/4" oder Innengewinde G 1/2" möglich, wobei der Heizkörperanschluss laut Attribut 3/4 Zoll Innengewinde beträgt. Die Anschlussrichtung zur Wand ist rechtwinklig ausgeführt.

Technische Daten

• Werkstoff: Messing
• Oberflächenschutz: vernickelt
• Abschließbar: ja
• Geeignet für Zweirohrsystem: ja
• Mittenabstand Zufuhr/Rücklauf: 50 mm
• Abmessung Rohranschluss: 3/4 Zoll Eurokonus
• Größe Heizkörperanschluss: 3/4 Zoll Innengewinde
• Kvs-Wert: 2,76
• Länge: 158,4
• Kröpfabstand: 0

Der Flamco 4-fach-Hahnblock E2 Eck aus vernickeltem Messing ist eine zuverlässige Lösung für die Heizkörperanbindung in Zweirohrsystemen. Er bietet flexible Anschlussmöglichkeiten durch den 3/4 Zoll Eurokonus und die Kompatibilität mit verschiedenen Rohrmaterialien. Die präzise Absperrung mittels 3-Wege-Kugel und die optische Stellungsanzeige tragen zur einfachen Handhabung bei. Mit einem Kvs-Wert von 2,76 und einem Mittenabstand von 50 mm ist er eine funktionale Komponente für moderne Heizungsinstallationen.
