Beschreibung

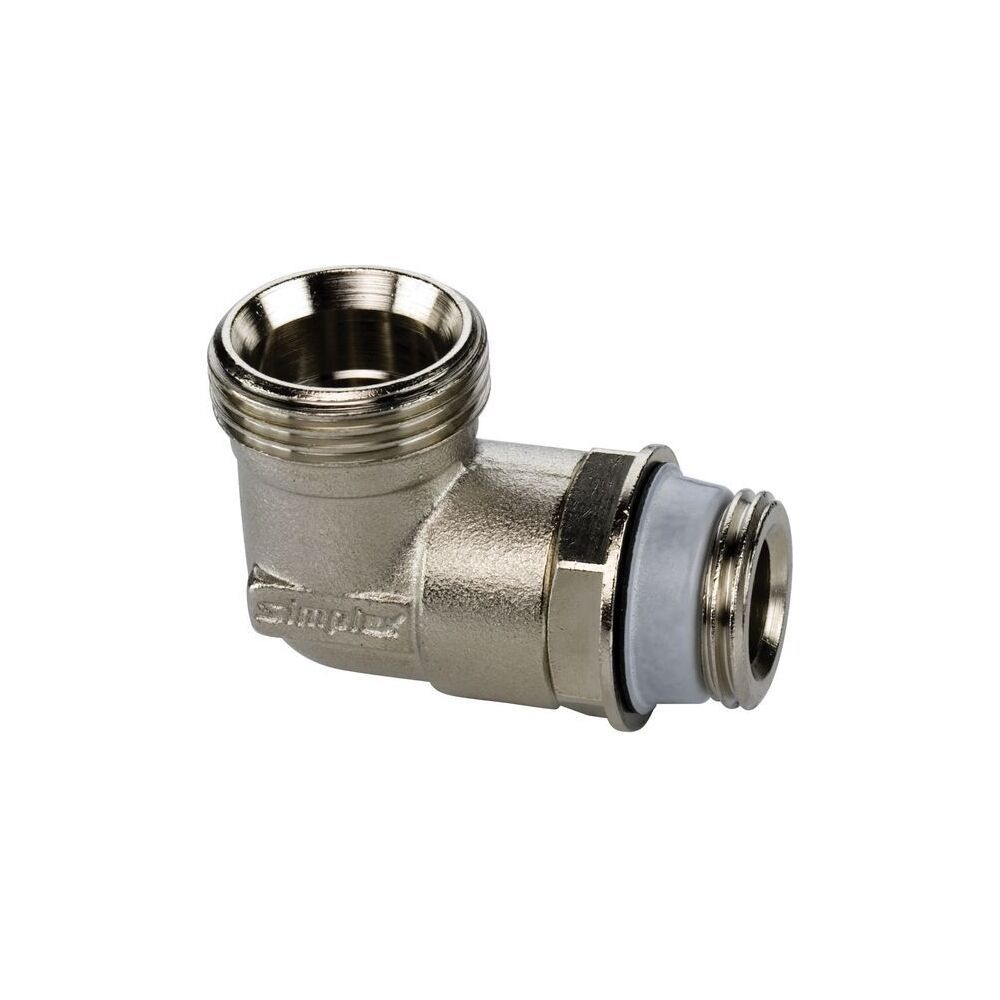

Flamco Anschlusswinkel G 1/2" Außengewinde x G 3/4" Außengewinde Eurokonus Messing vernickelt
Der Flamco Anschlusswinkel G 1/2" Außengewinde x G 3/4" Außengewinde Eurokonus ist eine robuste und selbstdichtende Komponente aus vernickeltem Messing. Er ist speziell für den Einsatz mit Klemmverschraubungen konzipiert und ermöglicht eine sichere Verbindung in Heizungs- und Sanitärinstallationen. Dieser Winkel ist für einen Dauerbetrieb bei Mediumtemperaturen von 0 bis 110 °C und einem maximalen Betriebsdruck von 10 bar ausgelegt.
Welche Materialien und Bauweise zeichnen den Anschlusswinkel aus?
Der Anschlusswinkel von Flamco besteht aus hochwertigem Messing der Güte CuZn39Pb3 (CW614N), das für Langlebigkeit und Korrosionsbeständigkeit sorgt. Die Oberfläche der Anschlüsse ist vernickelt, was zusätzlichen Schutz bietet. Die Ausführung ist 2-teilig und die Form als Winkel mit einem Bogen von 90 Grad gestaltet, um eine optimale Leitungsführung zu ermöglichen. Eine Gewindeeinschneiddichtung aus Ethylen-Propylen-Dien-Kautschuk (EPDM) trägt zur selbstdichtenden Funktion bei.
Welche Anschlussmöglichkeiten bietet der Winkel?
Der Anschlusswinkel verfügt über zwei unterschiedliche Anschlüsse. Anschluss 1 ist ein Außengewinde zylindrisch nach BSPP (ISO 228-1) mit einem Nenndurchmesser von 1/2 Zoll (15). Anschluss 2 ist ein Eurokonus nach EN 16313 mit einem Nenndurchmesser von 3/4 Zoll (20). Diese reduzierende Kombination ermöglicht eine vielseitige Integration in bestehende oder neue Rohrleitungssysteme, insbesondere im Bereich der Klemmverschraubungen.
Welche technischen Leistungsdaten sind relevant?
Der Flamco Anschlusswinkel ist für einen maximalen Betriebsdruck von 10 bar bei maximaler Mediumtemperatur ausgelegt. Die Druckstufe Flansch beträgt PN 10. Die Mediumtemperatur im Dauerbetrieb kann zwischen 0 °C und 110 °C liegen, was eine breite Anwendungspalette abdeckt. Die Gesamtlänge des Winkels beträgt 52,7 mm, mit spezifischen Längen für Anschluss 1 von 39,7 mm und Anschluss 2 von 25 mm. Die Schlüsselweite beträgt 24.
Technische Daten
- Form: Winkel
- Winkel des Bogens: 90
- Schlüsselweite: 24
- Anschluss 1: Außengewinde zylindrisch BSPP (ISO 228-1), Nenndurchmesser 1/2 Zoll (15)
- Anschluss 2: Eurokonus nach EN 16313, Nenndurchmesser 3/4 Zoll (20)
- Werkstoff: Messing (CuZn39Pb3 (CW614N))
- Oberflächenschutz: vernickelt
- Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
- Max. Betriebsdruck: 10 bar
- Mediumtemperatur (Dauerbetrieb): 0 - 110 °C
- Länge: 52,7 mm
Der Flamco Anschlusswinkel G 1/2" Außengewinde x G 3/4" Außengewinde Eurokonus bietet eine robuste und flexible Lösung für Rohrverbindungen. Seine Konstruktion aus vernickeltem Messing und die selbstdichtende Funktion mit EPDM-Dichtung ermöglichen eine sichere Installation. Mit einem Nenndurchmesser von 1/2 Zoll am ersten Anschluss und 3/4 Zoll am Eurokonus-Anschluss sowie einer Druckbeständigkeit von 10 bar und einer Temperaturbeständigkeit von bis zu 110 °C ist dieser Winkel eine zuverlässige Wahl für diverse Anwendungen im SHK-Bereich.
Technische Daten
| Hersteller-Warengruppe | Zubehör und Sonstiges |
| Hersteller-Produktgruppe | Klemmverschraubungen |
| Hersteller-Artikelnummer | F10368 |
| Hersteller | Flamco |
| Anschluss 1 | Außengewinde zylindrisch BSPP (ISO 228-1) |
| Anschluss 2 | Eurokonus nach EN 16313 |
| Arbeitslänge Anschluss 1 | 28,2 |
| Arbeitslänge Anschluss 2 | 18 |
| Artikelnummer | FLAMCO-F10368 |
| Ausführung | 2-teilig |
| DIN-CERTCO-Zertifikat | nein |
| Druckstufe Flansch (PN) | PN 10 |
| DVGW-Siegel für Gas | nein |
| DVGW-Siegel für Wasser | nein |
| EAN-13 | 4013852204003 |
| Exzentrisch | nein |
| FM-Prüfung | nein |
| Form | Winkel |
| Gastec QA Prüfung | nein |
| Gewicht | 0,112 kg |
| KIWA-Prüfsiegel | nein |
| KOMO-Prüfsiegel | nein |
| LPCB-Prüfung | nein |
| Länge | 52,7 |
| Länge Anschluss 1 | 39,7 |
| Länge Anschluss 2 | 25 |
| Material Dichtung | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Max Arbeitsdruck bei 20 °C | 10 |
| Max Betriebsdruck bei max Mediumtemperatur | 10 |
| Mediumtemperatur (Dauerbetrieb) | 0 - 110 |
| Mit Dichtungsmaterial | ja |
| Mit Entleerungsventil | nein |
| Mit Entlüfter | nein |
| Mit Stoßnocken | nein |
| Mit thermischer Isolierung | nein |
| Mit TÜV-Zulassung | nein |
| Mit Verbindungsanzeige | nein |
| Nenndurchmesser Anschluss 1 | 1/2 Zoll (15) |
| Nenndurchmesser Anschluss 2 | 3/4 Zoll (20) |
| Oberflächenbehandlung Anschluss 1 | unbehandelt |
| Oberflächenbehandlung Anschluss 2 | unbehandelt |
| Oberflächenschutz Anschluss 1 | vernickelt |
| Oberflächenschutz Anschluss 2 | vernickelt |
| Reduzierend | ja |
| Schlüsselweite | 24 |
| Systemgebunden | nein |
| Typenzulassung nach BBR/EKS | nein |
| UL-Prüfung | nein |
| ULC-Qualitätskennzeichen | nein |
| VdS-geprüft | nein |
| Verschlossen | nein |
| Werkstoff des Anschlusses 1 | Messing |
| Werkstoff des Anschlusses 2 | Messing |
| Werkstoffgüte Anschluss 1 | CuZn39Pb3 (CW614N) |
| Werkstoffgüte Anschluss 2 | CuZn39Pb3 (CW614N) |
| Winkel des Bogens | 90 |
| Zertifiziert nach NF 545 | nein |
