Beschreibung

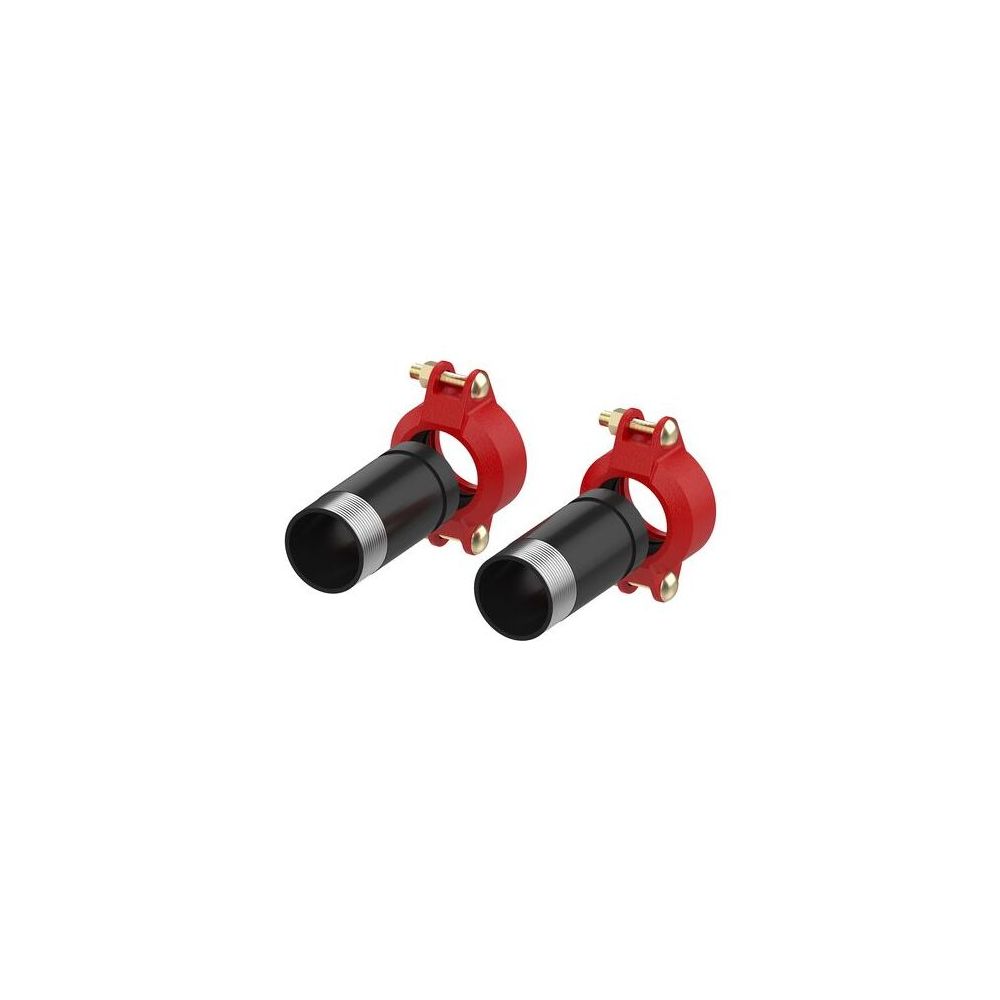

Flamco BigFixLock Aussengewinde, 1 Paar DN 40 BigFixlock x Außengewinde, 48,3 x 1 1/2" Außengewinde
Die Flamco BigFixLock Außengewinde sind Übergangsverschraubungen für den Heizkreis, die als 1 Paar geliefert werden. Diese 2-teilige Ausführung der BigFixLock Serie ist speziell für den Anschluss DN 40 konzipiert und verfügt über Victaulic-Außengewinde mit den Maßen 48,3 x 1 1/2" Außengewinde (konisch BSPT-R nach ISO 7-1 / EN 10226-1). Mit integriertem Dichtungsmaterial aus Ethylen-Propylen-Dien-Kautschuk (EPDM) eignen sie sich ideal als Zubehör für Großverteiler im Heizkreissystem.
Wie ist die Flamco BigFixLock Übergangsverschraubung konstruiert?
Die Übergangsverschraubung ist als 2-teilige Einheit ausgeführt. Sie besitzt einen Nenndurchmesser von DN 40 für beide Anschlüsse und einen Rohraußendurchmesser von 48,3. Der zweite Anschluss ist ein konisches Außengewinde nach BSPT-R (ISO 7-1 / EN 10226-1). Die Verschraubung ist systemgebunden und wird mit einer Dichtung aus Ethylen-Propylen-Dien-Kautschuk (EPDM) geliefert.
Welche Materialien werden verwendet und welche Betriebsbedingungen sind möglich?
Der Anschluss 1 der BigFixLock Übergangsverschraubung besteht aus Gusseisen (Werkstoffgüte ASTM A536 65-45-12), während der Anschluss 2 aus Stahl (Werkstoffgüte St 37 (1.0254)) gefertigt ist. Die Verschraubung ist für einen maximalen Arbeitsdruck von 10 bei 20 °C ausgelegt. Die Mediumtemperatur im Dauerbetrieb kann bis zu 110 betragen.
Technische Daten
- Hersteller-Serie: BigFixLock
- Ausführung: 2-teilig
- Anschluss 2: Außengewinde konisch BSPT-R (ISO 7-1 / EN 10226-1)
- Nenndurchmesser Anschluss 1: DN 40
- Nenndurchmesser Anschluss 2: DN 40
- Rohraußendurchmesser Anschluss 1: 48,3
- Rohraußendurchmesser Anschluss 2: 48,3
- Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
- Max. Arbeitsdruck bei 20 °C: 10
- Mediumtemperatur (Dauerbetrieb): 110
- Werkstoff des Anschlusses 1: Gusseisen
Die Flamco BigFixLock Außengewinde Übergangsverschraubungen bieten eine robuste und zuverlässige Lösung für Heizkreisanbindungen. Als 2-teiliges System mit DN 40 Nenndurchmesser und 48,3 Rohraußendurchmesser sind sie für Drücke bis 10 bei 20 °C und Mediumtemperaturen bis 110 im Dauerbetrieb ausgelegt. Die Kombination aus Gusseisen und Stahl mit EPDM-Dichtung sorgt für eine sichere Verbindung.
Technische Daten
| Hersteller-Warengruppe | Kesselraumausrüstung |
| Hersteller-Serie | BigFixLock |
| Hersteller-Produktgruppe | Zubehör Großverteiler |
| Hersteller-Artikelnummer | M66259.26 |
| Hersteller | Flamco |
| Anschluss 2 | Außengewinde konisch BSPT-R (ISO 7-1 / EN 10226-1) |
| Artikelnummer | FLAMCO-M66259.26 |
| Ausführung | 2-teilig |
| EAN-13 | 4016715008817 |
| Exzentrisch | nein |
| FM-Prüfung | nein |
| Gewicht | 2,39 kg |
| LPCB-Prüfung | nein |
| Länge | 120 |
| Material Dichtung | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Max Arbeitsdruck bei 20 °C | 10 |
| Mediumtemperatur (Dauerbetrieb) | 110 |
| Mit Dichtungsmaterial | ja |
| Mit Entleerungsventil | nein |
| Mit Entlüfter | nein |
| Mit Stoßnocken | nein |
| Nenndurchmesser Anschluss 1 | DN 40 |
| Nenndurchmesser Anschluss 2 | DN 40 |
| Reduzierend | nein |
| Rohraußendurchmesser Anschluss 1 | 48,3 |
| Rohraußendurchmesser Anschluss 2 | 48,3 |
| Systemgebunden | ja |
| UL-Prüfung | nein |
| ULC-Qualitätskennzeichen | nein |
| Verschlossen | nein |
| Werkstoff des Anschlusses 1 | Gusseisen |
| Werkstoff des Anschlusses 2 | Stahl |
| Werkstoffgüte Anschluss 1 | ASTM A536 65-45-12 |
| Werkstoffgüte Anschluss 2 | St 37 (1.0254) |
| Winkel des Bogens | 0 |
| Zugfest | nein |
