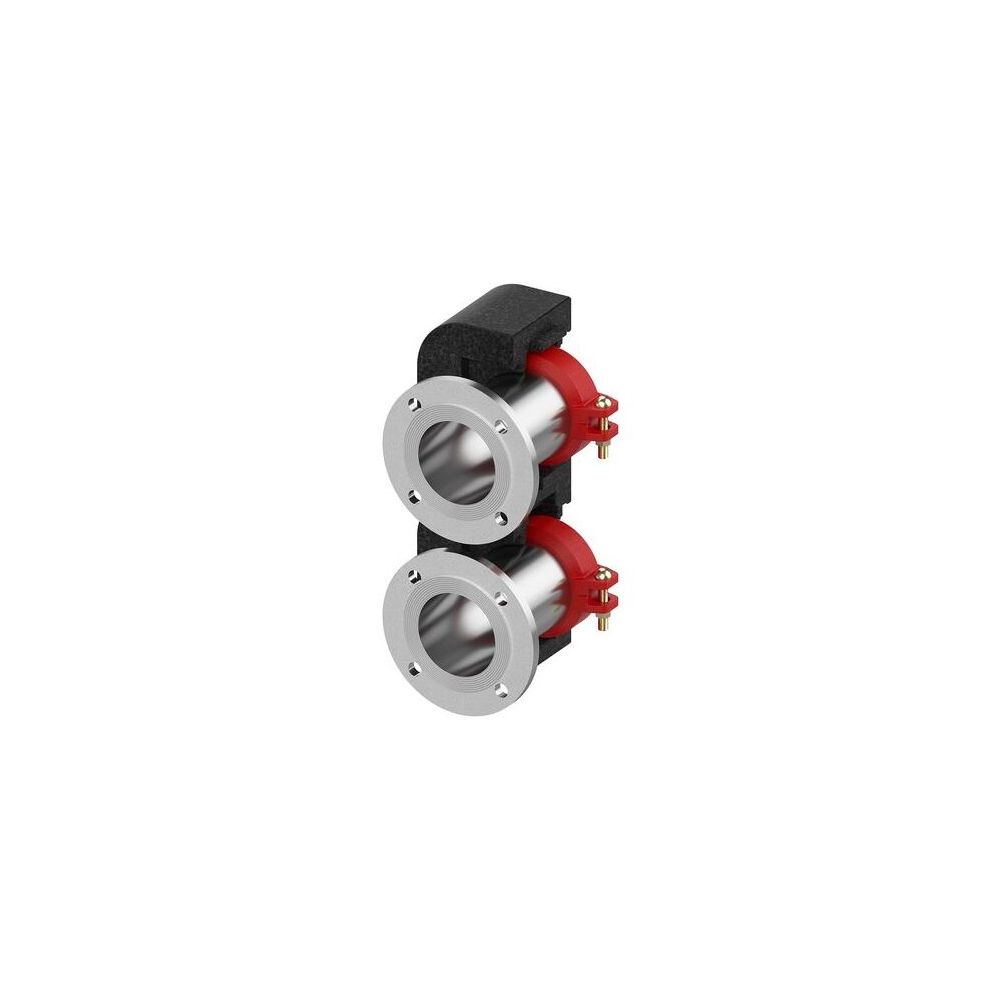

Flamco BigFixLock Flansch, Set mit Isolierung DN 150 (168,3) x DN 100, PN 6
Der Flamco BigFixLock Flansch ist ein 2-teiliges Übergangsverschraubungs-Set mit Isolierung, das speziell für den system-externen Anschluss an Wärmeerzeuger konzipiert wurde. Dieses Set ermöglicht eine reduzierende Verbindung von Systemen mit einem Nenndurchmesser von DN 150 (Rohraußendurchmesser 168,3) auf DN 100 und ist für eine Druckstufe von PN 6 ausgelegt. Es wird als Victaulic-Flansch PN 6 geliefert und beinhaltet Dichtungsmaterial.
Wofür wird der Flamco BigFixLock Flansch eingesetzt?
Der Flamco BigFixLock Flansch dient als externe Übergangsverschraubung zum Wärmeerzeuger. Er ist als Victaulic-Flansch PN 6 ausgeführt und wird als Paar geliefert. Die integrierte Isolierung trägt zur Energieeffizienz des Systems bei. Das Set ist reduzierend ausgelegt, wodurch eine Verbindung vom größeren auf den kleineren Nenndurchmesser möglich wird.
Welche technischen Merkmale und Materialien zeichnen das Flansch-Set aus?
Das 2-teilige Flansch-Set ist für einen maximalen Arbeitsdruck von 6 bei 20 °C und eine Mediumtemperatur im Dauerbetrieb von 110 °C geeignet. Der Anschluss 1 hat einen Nenndurchmesser von DN 150 und einen Rohraußendurchmesser von 168,3, gefertigt aus Gusseisen. Der Anschluss 2, ein Flansch, hat einen Nenndurchmesser von DN 100 und besteht aus Stahl der Werkstoffgüte St 37 (1.0254). Für die Abdichtung kommt Ethylen-Propylen-Dien-Kautschuk (EPDM) zum Einsatz.
Technische Daten
- Ausführung: 2-teilig
- Druckstufe Flansch (PN): PN 6
- Nenndurchmesser Anschluss 1: DN 150
- Rohraußendurchmesser Anschluss 1: 168,3
- Nenndurchmesser Anschluss 2: DN 100
- Anschluss 2: Flansch
- Max. Arbeitsdruck bei 20 °C: 6
- Mediumtemperatur (Dauerbetrieb): 110 °C
- Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
- Werkstoff Anschluss 1: Gusseisen
- Werkstoff Anschluss 2: Stahl
Das Flamco BigFixLock Flansch-Set bietet eine robuste und isolierte Übergangsverschraubung für Wärmeerzeuger. Mit seiner 2-teiligen Ausführung, der Druckstufe PN 6 und den Nenndurchmessern DN 150 auf DN 100 ist es eine zuverlässige Komponente für Heizungsanlagen. Die Verwendung von Gusseisen und Stahl sowie einer EPDM-Dichtung unterstreicht die Qualität und Langlebigkeit dieses reduzierenden Flansches, der für einen maximalen Arbeitsdruck von 6 und Mediumtemperaturen bis 110 °C ausgelegt ist.
Technische Daten
| Hersteller-Warengruppe | Kesselraumausrüstung |
| Hersteller-Serie | BigFixLock |
| Hersteller-Produktgruppe | Zubehör Großverteiler |
| Hersteller-Artikelnummer | M66258.891 |
| Hersteller | Flamco |
| Anschluss 2 | Flansch |
| Artikelnummer | FLAMCO-M66258.891 |
| Ausführung | 2-teilig |
| Druckstufe Flansch (PN) | PN 6 |
| EAN-13 | 4016715008732 |
| Exzentrisch | nein |
| FM-Prüfung | nein |
| Gewicht | 26,63 kg |
| LPCB-Prüfung | nein |
| Länge | 195,5 |
| Material Dichtung | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Max Arbeitsdruck bei 20 °C | 6 |
| Mediumtemperatur (Dauerbetrieb) | 110 |
| Mit Dichtungsmaterial | ja |
| Mit Entleerungsventil | nein |
| Mit Entlüfter | nein |
| Mit Stoßnocken | nein |
| Nenndurchmesser Anschluss 1 | DN 150 |
| Nenndurchmesser Anschluss 2 | DN 100 |
| Reduzierend | ja |
| Rohraußendurchmesser Anschluss 1 | 168,3 |
| Systemgebunden | ja |
| UL-Prüfung | nein |
| ULC-Qualitätskennzeichen | nein |
| Verschlossen | nein |
| Werkstoff des Anschlusses 1 | Gusseisen |
| Werkstoff des Anschlusses 2 | Stahl |
| Werkstoffgüte Anschluss 2 | St 37 (1.0254) |
| Winkel des Bogens | 0 |
| Zugfest | nein |
