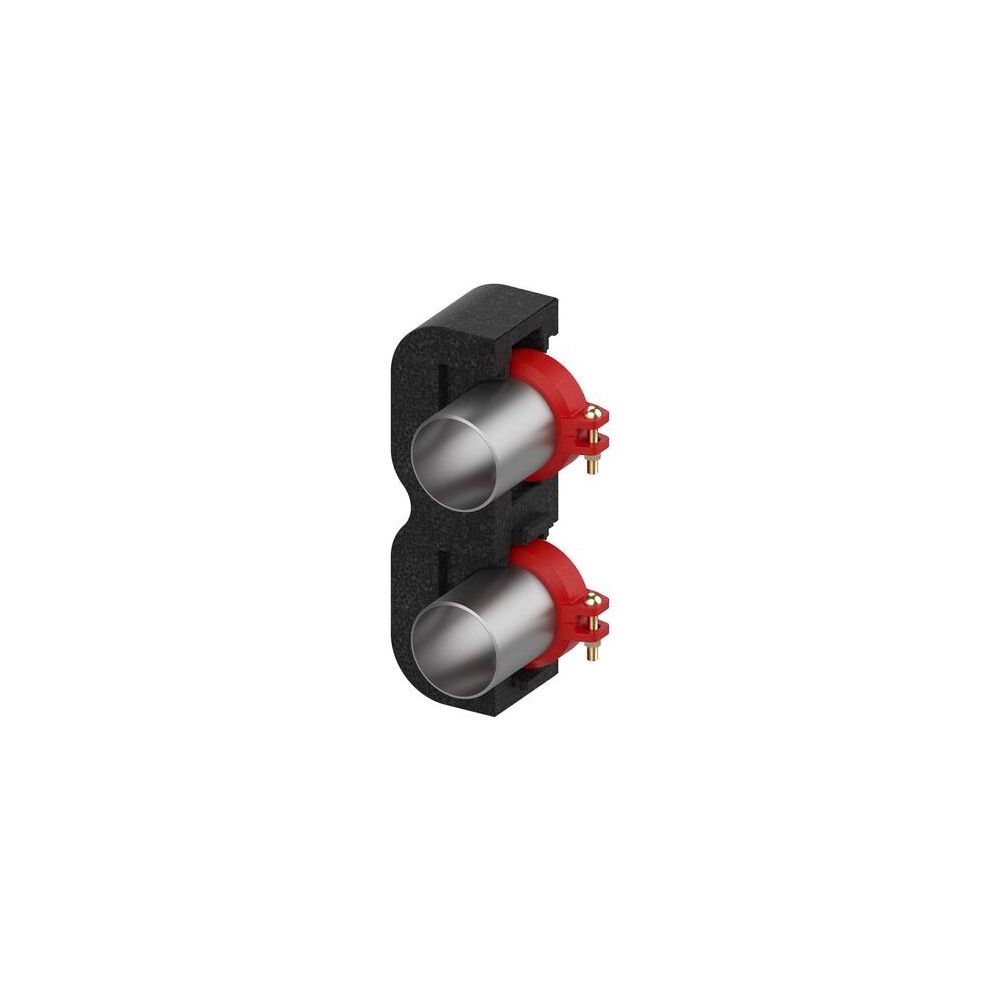

Flamco BigFixLock Schweißende mit Isolierung DN 100 / DN 50, 114,3 x 60,3, 1 Paar
Das Flamco BigFixLock Schweißende mit Isolierung ist eine Übergangsverschraubung für den externen Anschluss an Wärmeerzeuger. Dieses 2-teilige Paar ist speziell für Victaulic-Schweißenden konzipiert und ermöglicht eine reduzierte Verbindung zwischen Nenndurchmessern von DN 100 und DN 50. Mit Rohraußendurchmessern von 114,3 und 60,3 bietet es eine isolierte Lösung für den Einsatz in Kesselräumen.
Welche Funktion erfüllt das Flamco BigFixLock Schweißende?
Das Flamco BigFixLock Schweißende dient als Übergangsverschraubung, um eine Verbindung zwischen verschiedenen Systemkomponenten und dem Wärmeerzeuger herzustellen. Es ist als 2-teiliges Paar mit Schweißanschluss ausgeführt und ermöglicht eine reduzierte Verbindung von DN 100 auf DN 50. Die Ausführung ist system-extern und mit Isolierung versehen.
Welche Materialien und Dichtungen werden verwendet?
Der Anschluss 1 des Flamco BigFixLock Schweißendes besteht aus Gusseisen der Werkstoffgüte ASTM A536 65-45-12, während Anschluss 2 aus Stahl der Werkstoffgüte St 37 (1.0254) gefertigt ist. Für eine zuverlässige Abdichtung ist Dichtungsmaterial aus Ethylen-Propylen-Dien-Kautschuk (EPDM) integriert.
Welche technischen Spezifikationen sind zu beachten?
Die Übergangsverschraubung ist für einen maximalen Arbeitsdruck von 10 bei 20 °C und eine Mediumtemperatur im Dauerbetrieb von 110 ausgelegt. Sie ist nicht exzentrisch und verfügt über keine Stoßnocken, Entleerungsventile oder Entlüfter. Die Rohraußendurchmesser betragen 114,3 für Anschluss 1 und 60,3 für Anschluss 2.
Technische Daten
- Hersteller-Serie: BigFixLock
- Ausführung: 2-teilig
- Anschlussart: Schweißanschluss
- Nenndurchmesser Anschluss 1: DN 100
- Nenndurchmesser Anschluss 2: DN 50
- Rohraußendurchmesser Anschluss 1: 114,3
- Rohraußendurchmesser Anschluss 2: 60,3
- Max. Arbeitsdruck bei 20 °C: 10
- Mediumtemperatur (Dauerbetrieb): 110
- Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
Das Flamco BigFixLock Schweißende mit Isolierung bietet eine robuste und zuverlässige Lösung für Übergangsverschraubungen zum Wärmeerzeuger. Mit Nenndurchmessern von DN 100 und DN 50, Rohraußendurchmessern von 114,3 und 60,3 sowie einer Auslegung für einen maximalen Arbeitsdruck von 10 und einer Mediumtemperatur von 110, ist dieses 2-teilige Paar für anspruchsvolle Anwendungen im Kesselraum geeignet. Die Kombination aus Gusseisen und Stahl mit EPDM-Dichtungsmaterial stellt eine langlebige Verbindung sicher.
Technische Daten
| Hersteller-Warengruppe | Kesselraumausrüstung |
| Hersteller-Serie | BigFixLock |
| Hersteller-Produktgruppe | Zubehör Großverteiler |
| Hersteller-Artikelnummer | M66258.672 |
| Hersteller | Flamco |
| Anschluss 2 | Schweißanschluss |
| Artikelnummer | FLAMCO-M66258.672 |
| Ausführung | 2-teilig |
| EAN-13 | 4016715008619 |
| Exzentrisch | nein |
| FM-Prüfung | nein |
| Gewicht | 11,15 kg |
| LPCB-Prüfung | nein |
| Länge | 100 |
| Material Dichtung | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Max Arbeitsdruck bei 20 °C | 10 |
| Mediumtemperatur (Dauerbetrieb) | 110 |
| Mit Dichtungsmaterial | ja |
| Mit Entleerungsventil | nein |
| Mit Entlüfter | nein |
| Mit Stoßnocken | nein |
| Nenndurchmesser Anschluss 1 | DN 100 |
| Nenndurchmesser Anschluss 2 | DN 50 |
| Reduzierend | ja |
| Rohraußendurchmesser Anschluss 1 | 114,3 |
| Rohraußendurchmesser Anschluss 2 | 60,3 |
| Systemgebunden | ja |
| UL-Prüfung | nein |
| ULC-Qualitätskennzeichen | nein |
| Verschlossen | nein |
| Werkstoff des Anschlusses 1 | Gusseisen |
| Werkstoff des Anschlusses 2 | Stahl |
| Werkstoffgüte Anschluss 1 | ASTM A536 65-45-12 |
| Werkstoffgüte Anschluss 2 | St 37 (1.0254) |
| Winkel des Bogens | 0 |
| Zugfest | nein |
