Beschreibung

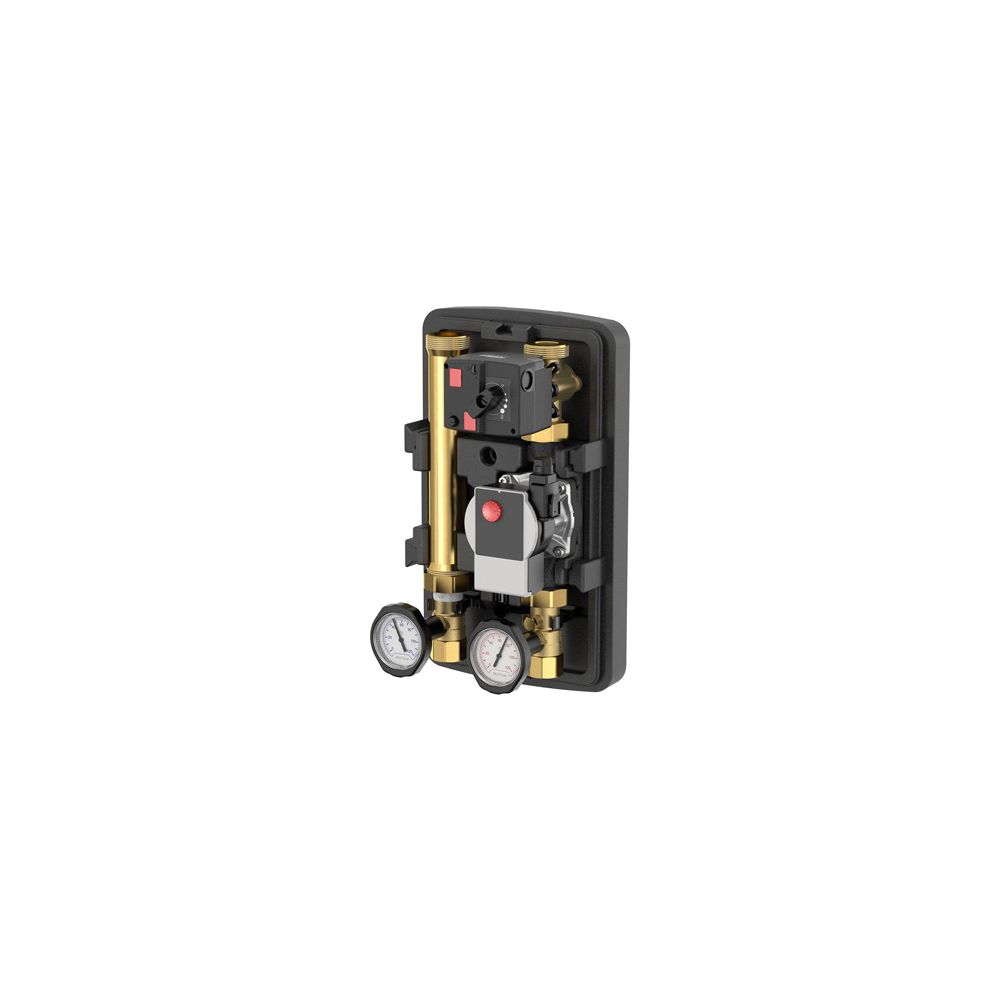

Flamco Meiflow Top S RLB, DN 25, Grunffos UPM3 1", Grunffos UPM3 Hybrid 25-70
Die Flamco Meiflow Top S RLB ist eine elektronisch geregelte Rücklauftemperaturanhebung, speziell konzipiert für Holzheizkessel bis 70 kW. Ausgestattet mit einer Grundfos UPM3 Hybrid 25-70 Hocheffizienzpumpe, ermöglicht diese Pumpengruppe eine effiziente und präzise Temperaturregelung. Sie ist flexibel für die Wand- oder Verteilermontage geeignet.
Wie ist die Flamco Meiflow Top S RLB konstruiert?
Die Pumpengruppe Flamco Meiflow Top S RLB besteht aus robusten Werkstoffen wie Stahl, Messing, Polytetrafluorethylen (PTFE) und EPDM, was eine hohe Langlebigkeit sicherstellt. Die Isolierung aus EPP trägt zur Energieeffizienz bei. Die kompakten Maße von 421 mm Höhe, 249 mm Breite und 220 mm Tiefe sowie ein Achsabstand von 125 mm ermöglichen eine platzsparende Installation. Eine integrierte Wandhalterung erleichtert die Montage an der Wand oder in einem Verteiler.
Welche Funktionen bietet die Pumpengruppe?
Die Flamco Meiflow Top S RLB ist mit einer Grundfos UPM3 Hybrid 25-70 Hocheffizienzpumpe ausgestattet, die eine effiziente Zirkulation des Heizmediums sicherstellt. Ein 3-Wege-Mischer ist umbaubar für rechts- oder linksseitigen Anschluss und verfügt über einen stufenlosen Bypass. Der integrierte Stellantrieb mit 230 V und 6 Nm Drehmoment regelt präzise die Vorlauftemperatur über einen mitgelieferten Fühler. Eine Schwerkraftbremse im Vorlauf mit einem Öffnungsdruck von 200 mmWs verhindert unerwünschte Zirkulation. Zwei Kugelhähne mit Griff dienen als Absperrventile, und ein Thermometer mit einem Anzeigebereich von 0 bis 120 °C ermöglicht die Überwachung der Mediumtemperatur. Der Einstellbereich der Temperatur liegt zwischen 10 und 90 °C.
Welche Anschlüsse und Leistungsdaten sind relevant?
Für die Anbindung an den Wärmeerzeuger ist ein Anschluss 1 Zoll Innengewinde (IG) angegeben. Der Anschluss an den Wärmeverbraucher ist wahlweise als 1 1/2 Zoll Außengewinde (AG) oder Innengewinde (IG) vorgesehen. Der Nenndruck beträgt PN6, was einem maximalen Arbeitsdruck von 6 bar entspricht. Die maximale Betriebstemperatur der Anlage liegt bei 110 °C, und der Kvs-Wert beträgt 5,8.
Technische Daten
- Max. Betriebstemperatur: 110 °C
- Nenndruck: PN6 (6 bar)
- Kvs-Wert: 5,8
- Achsabstand: 125 mm
- Höhe: 421 mm
- Breite: 249 mm
- Tiefe: 220 mm
- Anzeigebereich Thermometer: 0 - 120 °C
- Einstellbereich Temperatur: 10 - 90 °C
- Öffnungsdruck Schwerkraftbremse: 200 mmWs
Die Flamco Meiflow Top S RLB Pumpengruppe bietet eine effiziente und präzise Rücklauftemperaturanhebung für Holzheizkessel bis 70 kW. Mit einer maximalen Betriebstemperatur von 110 °C und einem Nenndruck von PN6 ist sie robust und zuverlässig. Die integrierte Hocheffizienzpumpe Grundfos UPM3 Hybrid 25-70 und der elektronisch geregelte 3-Wege-Mischer sorgen für eine optimale Systemintegration und Energieeffizienz.
Lieferumfang
- 1x Flamco Meiflow Top S RLB Pumpengruppe
- 1x Winkelstecker
- 1x Wandhalterung
Technische Daten
| Hersteller-Warengruppe | Kesselraumausrüstung |
| Hersteller-Serie | MeiFlow |
| Hersteller-Produktgruppe | Rücklaufanhebungen |
| Hersteller-Artikelnummer | M45941.36 |
| Hersteller | Flamco |
| Anzeigebereich Thermometer | 0 - 120 |
| Artikelnummer | FLAMCO-M45941.36 |
| Ausführung | Rücklauftemperaturanhebung |
| Auslaufhahn | nein |
| Bauhöhe | 421 |
| Baulänge | 249 |
| Bautiefe | 220 |
| EAN-13 | 4016715091802 |
| Einbaulänge der Pumpe | 180 |
| Eingebaute Zirkulationspumpe | ja |
| Einstellbereich Temperatur | 10 - 90 |
| Geeignet für Glykol | nein |
| Geeignet für Heizung | ja |
| Geeignet für Kühlen | nein |
| Geeignet für Servomotoren | ja |
| Gewicht | 7,2 kg |
| Hocheffizienzpumpe (entsprechend EC 547/2012 und EC 641/2009) | ja |
| Kvs-Wert | 5,8 |
| Max Arbeitsdruck | 6 |
| Mediumtemperatur | 110 |
| Mit Absperrventil | ja |
| Mit Anschluss Ausdehnungsgefäß | nein |
| Mit Dreiwegeventil | ja |
| Mit Füßen | nein |
| Mit Manometer | nein |
| Mit Passstück für Wärmezähler | nein |
| Mit Pumpenkugelhahn | nein |
| Mit Regelventil | nein |
| Mit Servomotor | ja |
| Mit Sicherheitsventil | nein |
| Mit Thermometer | ja |
| Mit Wandbefestigungsbügel | ja |
| Mit Wärmezähler | nein |
| Nenndurchmesser primär | DN 25 |
| Nenndurchmesser Pumpenanschluss | 1 1/2 Zoll (40) |
| Nenndurchmesser sekundär | DN 25 |
| Primärer Anschluss | Außengewinde zylindrisch BSPP (ISO 228-1) |
| Pumpenanschluss | Innengewinde zylindrisch (BSPP) |
| Sekundärer Anschluss | Innengewinde zylindrisch (BSPP) |
| Strömungsrichtung | einstellbar |
| Wandaufstellung | ja |
| Werkstoff Armaturen | Messing |
| Werkstoff Verrohrung | rostfreier Stahl |
| Öffnungsdruck Sperrventil | 0,02 |
