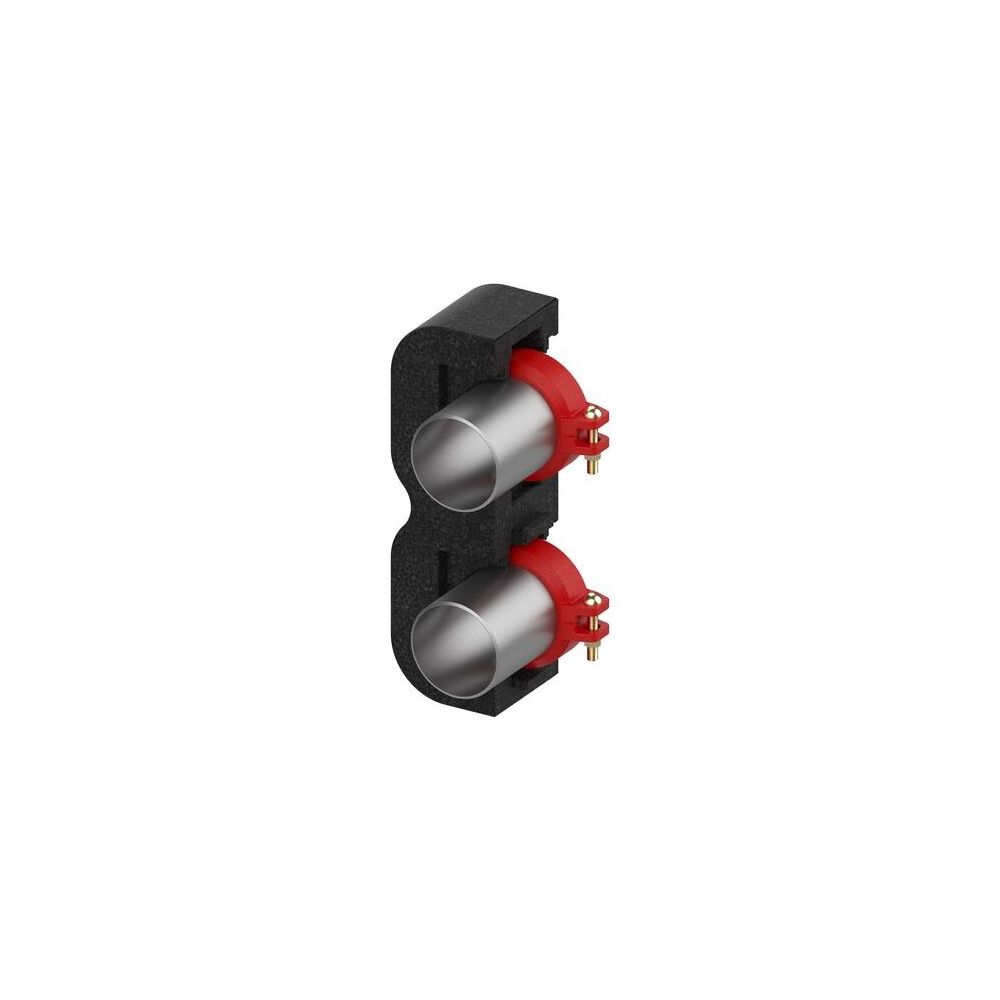

Flamco BigFixLock Schweißende mit Isolierung DN 100 / DN 65, 114,3 x 76,1, 1 Paar
Das Flamco BigFixLock Schweißende mit Isolierung ist eine Übergangsverschraubung der Serie BigFixLock. Es dient als Victaulic-Schweißende für den systemexternen Anschluss an Wärmeerzeuger. Diese reduzierende Ausführung von DN 100 auf DN 65 ist für Rohraußendurchmesser von 114,3 mm auf 76,1 mm ausgelegt und wird als 2-teiliges Paar geliefert.
Welche Funktion erfüllt das Flamco BigFixLock Schweißende?
Das Flamco BigFixLock Schweißende mit Isolierung dient als systemexterne Übergangsverschraubung zum Wärmeerzeuger. Es ermöglicht die Verbindung von Rohrsystemen mit unterschiedlichen Nenndurchmessern, indem es von DN 100 auf DN 65 reduziert. Die Ausführung ist für Rohraußendurchmesser von 114,3 mm auf 76,1 mm konzipiert und ist nicht exzentrisch.
Welche Konstruktionsmerkmale und Materialien zeichnen das Schweißende aus?
Die Konstruktion des BigFixLock Schweißendes ist 2-teilig und für einen Schweißanschluss ausgelegt. Anschluss 1 besteht aus Gusseisen (Werkstoffgüte ASTM A536 65-45-12) und Anschluss 2 aus Stahl (Werkstoffgüte St 37 (1.0254)). Eine Dichtung aus Ethylen-Propylen-Dien-Kautschuk (EPDM) ist integriert. Das System ist systemgebunden und wird mit Isolierung geliefert. Es sind weder ein Entleerungsventil noch ein Entlüfter integriert.
Welche Leistungsdaten sind für das Schweißende relevant?
Das Schweißende ist für einen maximalen Arbeitsdruck von 10 bei 20 °C und eine Mediumtemperatur im Dauerbetrieb von bis zu 110 ausgelegt. Es verfügt über keine FM-, UL-, ULC- oder LPCB-Prüfung.
Technische Daten
- Hersteller-Serie: BigFixLock
- Nenndurchmesser Anschluss 1: DN 100
- Nenndurchmesser Anschluss 2: DN 65
- Rohraußendurchmesser Anschluss 1: 114,3
- Rohraußendurchmesser Anschluss 2: 76,1
- Anschluss 2: Schweißanschluss
- Ausführung: 2-teilig
- Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
- Max. Arbeitsdruck bei 20 °C: 10
- Mediumtemperatur (Dauerbetrieb): 110
Das Flamco BigFixLock Schweißende mit Isolierung bietet eine spezialisierte und systemgebundene Lösung für den Anschluss an Wärmeerzeuger. Mit seiner robusten 2-teiligen Konstruktion aus Gusseisen und Stahl, der EPDM-Dichtung und der integrierten Isolierung ist es für anspruchsvolle Anwendungen geeignet. Es ist für einen maximalen Arbeitsdruck von 10 bei 20 °C und eine Mediumtemperatur von 110 im Dauerbetrieb ausgelegt, was eine zuverlässige Funktion im System sicherstellt.
Technische Daten
| Hersteller-Warengruppe | Kesselraumausrüstung |
| Hersteller-Serie | BigFixLock |
| Hersteller-Produktgruppe | Zubehör Großverteiler |
| Hersteller-Artikelnummer | M66258.673 |
| Hersteller | Flamco |
| Anschluss 2 | Schweißanschluss |
| Artikelnummer | FLAMCO-M66258.673 |
| Ausführung | 2-teilig |
| EAN-13 | 4016715008626 |
| Exzentrisch | nein |
| FM-Prüfung | nein |
| Gewicht | 11,05 kg |
| LPCB-Prüfung | nein |
| Länge | 100 |
| Material Dichtung | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Max Arbeitsdruck bei 20 °C | 10 |
| Mediumtemperatur (Dauerbetrieb) | 110 |
| Mit Dichtungsmaterial | ja |
| Mit Entleerungsventil | nein |
| Mit Entlüfter | nein |
| Mit Stoßnocken | nein |
| Nenndurchmesser Anschluss 1 | DN 100 |
| Nenndurchmesser Anschluss 2 | DN 65 |
| Reduzierend | ja |
| Rohraußendurchmesser Anschluss 1 | 114,3 |
| Rohraußendurchmesser Anschluss 2 | 76,1 |
| Systemgebunden | ja |
| UL-Prüfung | nein |
| ULC-Qualitätskennzeichen | nein |
| Verschlossen | nein |
| Werkstoff des Anschlusses 1 | Gusseisen |
| Werkstoff des Anschlusses 2 | Stahl |
| Werkstoffgüte Anschluss 1 | ASTM A536 65-45-12 |
| Werkstoffgüte Anschluss 2 | St 37 (1.0254) |
| Winkel des Bogens | 0 |
| Zugfest | nein |
