Flamco Logofresh L-Line DHWC mit Trinkwarmwasserzirkulation

Die Flamco Logofresh L-Line DHWC ist eine elektronisch geregelte Frischwasserstation mit Trinkwarmwasserzirkulation aus der Logofresh Serie. Diese kompakte Einheit mit EPP-Vollisolierung ist für die Wandmontage konzipiert und ermöglicht eine schnelle, bedarfsgerechte Warmwasserbereitung im Durchflussprinzip durch Anbindung an eine zentrale Wärmeversorgung.

Wie erfolgt die Warmwasserbereitung?

Die Flamco Logofresh L-Line DHWC bereitet Warmwasser im Durchflussprinzip schnell und effizient. Die Anbindung an eine zentrale Wärmeversorgung erfolgt über die bedarfsgerechte Modulation der Heizungspumpe. Die Heizungsseite nutzt eine Modulation der zwei HE-Umwälzpumpen (UPM3 HYBRID 15-70) mit PWM-Steuerung, die je nach Warmwasserbedarf zugeschaltet werden. Ein elektronischer Regler sorgt für eine konstante Temperaturregelung und Funktionsschaltung. Dies stellt eine effiziente Nutzung der Wärmeenergie sicher und trägt zur Erreichung niedriger Rücklauftemperaturen bei.

Welche Funktionen bietet die Steuerung?

Die Bedienung der Frischwasserstation erfolgt über ein Monochrom-Multifunktions Grafik LCD-Display mit Beleuchtung und intuitiver, mehrsprachiger Menüführung. Menüsprachen sind Deutsch, Englisch, Spanisch, Französisch, Niederländisch, Italienisch, Tschechisch, Polnisch und Russisch. Eine Batteriepufferung der Echtzeituhr (RTC) ist integriert. Die Warmwassertemperatur ist frei einstellbar. Eine zeitgesteuerte Zirkulationspumpenschaltung mit Temperaturüberwachung ermöglicht eine DVGW-konforme Betriebsweise und erhöhten Komfort. Eine integrierte thermische Desinfektionsschaltung nach DVGW W551 bietet Schutz vor Legionellen. Statistiken und Grafikauswertungen sind aus dem Datenspeicher abrufbar. Der Inbetriebnahmeassistent, die Funktionskontrolle und der Fehlerspeicher erleichtern die Handhabung und Wartung.

Wie ist die Station aufgebaut und ausgestattet?

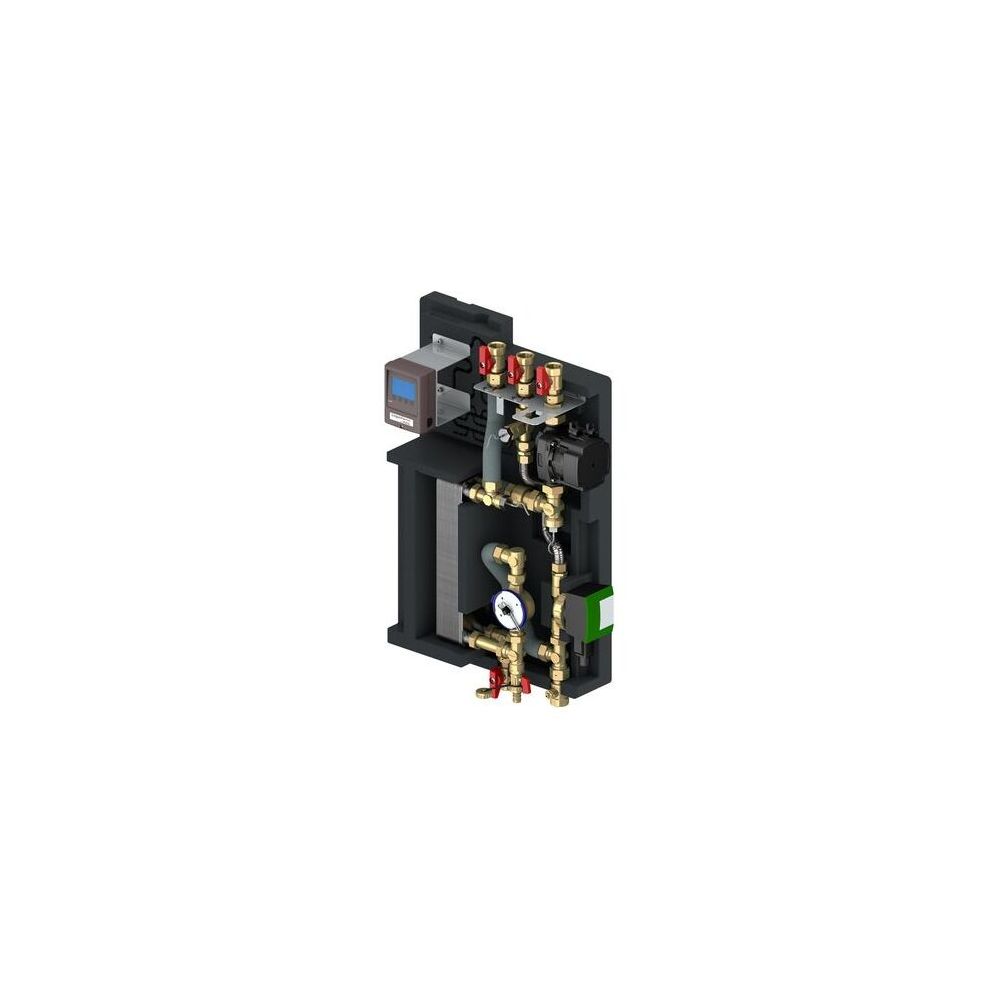

Die Flamco Logofresh L-Line DHWC ist mechanisch spannungsfrei montiert und dichtheitsgeprüft. Für eine vereinfachte Installation sind die warmen Anschlüsse oben und die kalten Anschlüsse unten angeordnet. Die Station verfügt über einen vertikal ausgerichteten Edelstahl-Plattenwärmetauscher (Kupfer gelötet), interne PT-1000 Temperaturfühler, Entlüftung, Rückflussverhinderer und Absperrhähne (ausgenommen Kaltwasserzulauf). Die Rohrleitungen bestehen aus Edelstahl. Ein robuster Trinkkaltwasser-Strömungssensor mit niedriger Anlaufschwelle und ein EPP-Vollisoliergehäuse in Schwarz runden den Aufbau ab. Das Zirkulationsmodul mit einer GRUNDFOSS UP 15-30 Zirkulationspumpe sowie Armatur- und Rohrkomponenten ist in der Station vormontiert und angeschlossen.

Welche erweiterten Funktionen sind verfügbar?

Die Frischwasserstation bietet wählbare Funktionen wie Warmhaltefunktion des Wärmetauschers, Speichernachheizfunktion, Speicherdurchmischungsschutz und Störmeldeausgabe. Eine Datenaufzeichnungsfunktion ist mittels optionalem Datenlogger möglich. Für größere Anlagen besteht die Option zur Kaskadierung von bis zu fünf Stationen mit integrierter Kaskadenrotation, wobei die Funktionen von Master und Slave der bestehenden Stationsregler vergeben werden können.

Welche Leistungsdaten sind relevant?

Die Leistungsbereiche der Flamco Logofresh L-Line DHWC sind vielfältig und abhängig von Spreizung und Vorlauftemperatur. Bei einer Spreizung von 35K reicht die Leistung von 51 l/min (123 kW) bei 55 °C Vorlauftemperatur bis zu 80 l/min (193 kW) bei 75 °C oder 85 °C. Bei 40K Spreizung werden bis zu 80 l/min (223 kW) bei 85 °C Vorlauftemperatur erreicht. Für eine Spreizung von 50K liegt die maximale Leistung bei 67 l/min (234 kW) bei 85 °C Vorlauftemperatur.

Technische Daten

• Höhe: 965 mm
• Breite: 500 mm
• Tiefe: 340 mm
• Anschlüsse: 1 1/4 Zoll
• Anschluss Trinkwarmwasserzirkulation: 3/4 Zoll
• Max. Temperaturbelastung: 110 °C
• Spannungsversorgung: 230V / 50Hz
• Max. Betriebsdruck (Heizung): 6 bar
• Max. Betriebsdruck (Sanitär): 10 bar
• Restförderhöhe: mindestens 0,2 bar

Die Flamco Logofresh L-Line DHWC bietet eine zuverlässige und effiziente Lösung für die dezentrale Warmwasserbereitung mit Trinkwarmwasserzirkulation. Ihre elektronische Regelung, die umfangreichen Komfort- und Schutzfunktionen wie der Legionellenschutz nach DVGW W551, sowie die Möglichkeit zur Kaskadierung machen sie zu einer vielseitigen Wahl. Mit Abmessungen von 965 mm Höhe, 500 mm Breite und 340 mm Tiefe sowie einer maximalen Leistung von bis zu 234 kW bei 85 °C Vorlauftemperatur und 50K Spreizung, ist diese Frischwasserstation für anspruchsvolle Anwendungen geeignet.
