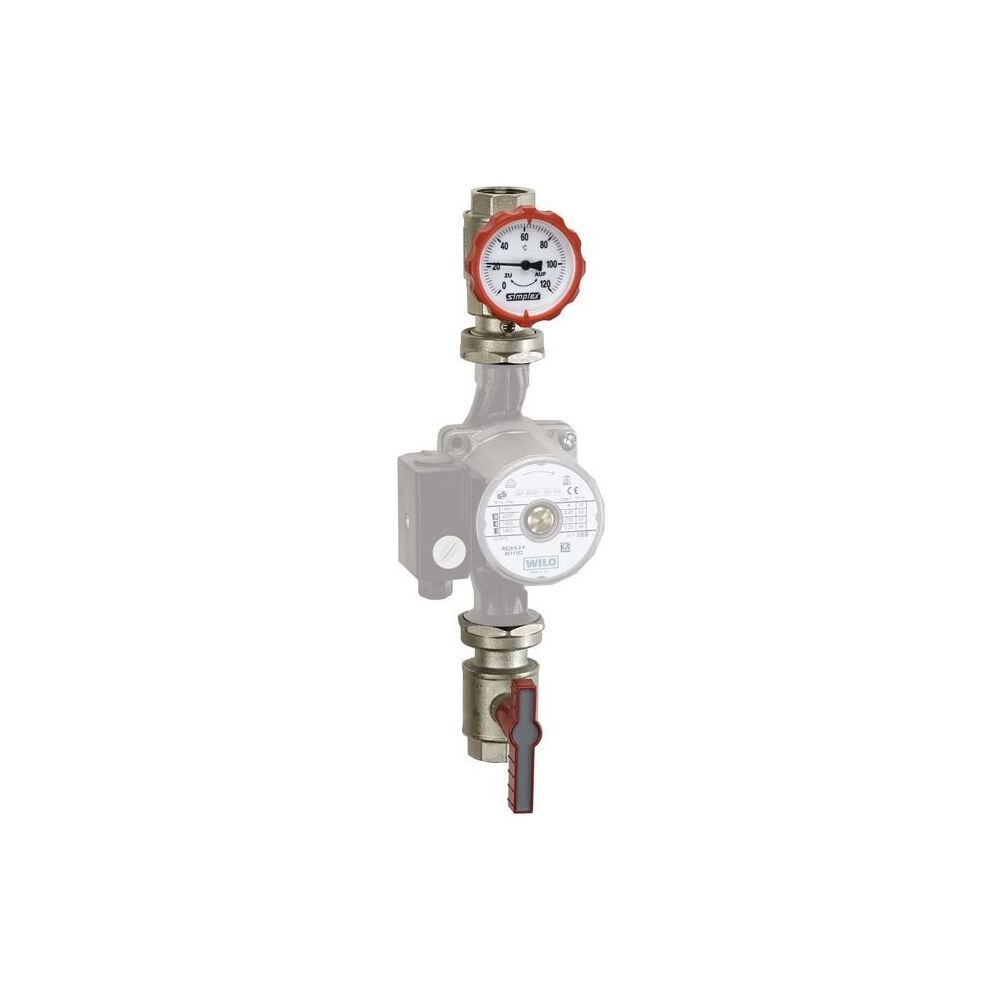

Flamco Pumpenvorlauf-Gruppe 2-teilig Thermometergriff DN 25 G 1" Innengewinde PN 16 Messing vernickelt

Die Flamco Pumpenvorlauf-Gruppe ist eine 2-teilige Armatureneinheit, die speziell für Warmwasser-Heizungsanlagen konzipiert wurde. Sie besteht aus zwei Pumpen-Kugelhähnen, einer davon mit integrierter Schwerkraftbremse und Thermometergriff, der andere mit einem roten Flügelgriff. Gefertigt aus vernickeltem Pressmessing mit einem Anschluss von DN 25 G 1" Innengewinde und einer Druckstufe von PN 16, bietet sie eine zuverlässige Lösung für die Vorlaufseite von Heizkreisen.

Welche Komponenten sind in der Pumpenvorlauf-Gruppe enthalten?

Die Flamco Pumpenvorlauf-Gruppe setzt sich aus zwei wesentlichen Kugelhähnen zusammen. Ein Pumpen-Kugelhahn ist mit einer Schwerkraftbremse und einem roten Thermometergriff ausgestattet, der die Temperaturanzeige ermöglicht und gleichzeitig als Absperrfunktion dient. Der zweite Pumpen-Kugelhahn verfügt über einen roten Flügelgriff zur manuellen Betätigung. Beide Kugelhähne sind als Absperrarmaturen konzipiert und ermöglichen eine einfache Wartung oder den Austausch der Heizungspumpe, die nicht im Lieferumfang enthalten ist. Die Armaturen sind für eine gerade Ausführung vorgesehen und besitzen einen Ventilwinkel von 180 Grad.

Welche Materialien und Konstruktionsmerkmale zeichnen die Armatur aus?

Das Gehäuse der Kugelhähne besteht aus vernickeltem Pressmessing der Werkstoffgüte CuZn40Pb2 (CW617N), was eine hohe Korrosionsbeständigkeit und Langlebigkeit sicherstellt. Die Kugel im Inneren ist aus Messing gefertigt und hartverchromt, gelagert in Polytetrafluorethylen (PTFE) für eine reibungsarme Funktion. Die Betätigungsspindel ist ebenfalls aus Messing und verfügt über eine doppelte O-Ring-Dichtung aus Ethylen-Propylen-Dien-Kautschuk (EPDM), die eine zuverlässige Abdichtung ermöglicht. Die 2-teilige Gehäusekonstruktion ermöglicht eine robuste Bauweise. Ein verlängerter Griff ist zur Isolierung entsprechend der Wärmeschutzverordnung vorgesehen.

Für welche Anwendungen ist die Pumpenvorlauf-Gruppe geeignet und welche Leistungsdaten bietet sie?

Diese Pumpenvorlauf-Gruppe ist primär für den Einsatz in Warmwasser-Heizungsanlagen vorgesehen. Sie ist für einen maximalen Betriebsdruck von PN 16 ausgelegt. Für Warmwasser-Heizungsanlagen ist ein maximaler Druck von 10 bar angegeben. Die dauerhafte Mediumtemperatur kann zwischen 0 °C und 110 °C liegen, wobei kurzzeitig Temperaturen von bis zu 130 °C zulässig sind.

Technische Daten

• Ausführung: gerade

• Gehäusekonstruktion: 2-teilig

• Anschluss: DN 25 G 1" Innengewinde zylindrisch (BSPP)

• Druckstufe Artikel: PN 16

• Mediumtemperatur (Dauerbetrieb): 0 - 110 °C

• Werkstoff des Gehäuses: Messing (CuZn40Pb2 / CW617N)

• Oberflächenschutz Gehäuse: vernickelt

• Material Kugel: Messing, hartverchromt

• Material Kugeldichtung: Polytetrafluorethylen (PTFE)

• Material Spindeldichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)

Die Flamco Pumpenvorlauf-Gruppe bietet eine robuste und langlebige Lösung für die Absperrung und Temperaturüberwachung in Warmwasser-Heizungsanlagen. Mit ihrer Konstruktion aus vernickeltem Messing, der Druckstufe PN 16 und der Temperaturbeständigkeit bis 110 °C im Dauerbetrieb, stellt sie eine zuverlässige Komponente für effiziente Heizsysteme dar. Die integrierte Schwerkraftbremse und die Thermometerfunktion erhöhen den Bedienkomfort und die Betriebssicherheit.

Lieferumfang

• 1x Pumpen-Kugelhahn mit Schwerkraftbremse und rotem Thermometergriff

• 1x Pumpen-Kugelhahn mit rotem Flügelgriff

• 2x Überwurfmutter
