Beschreibung

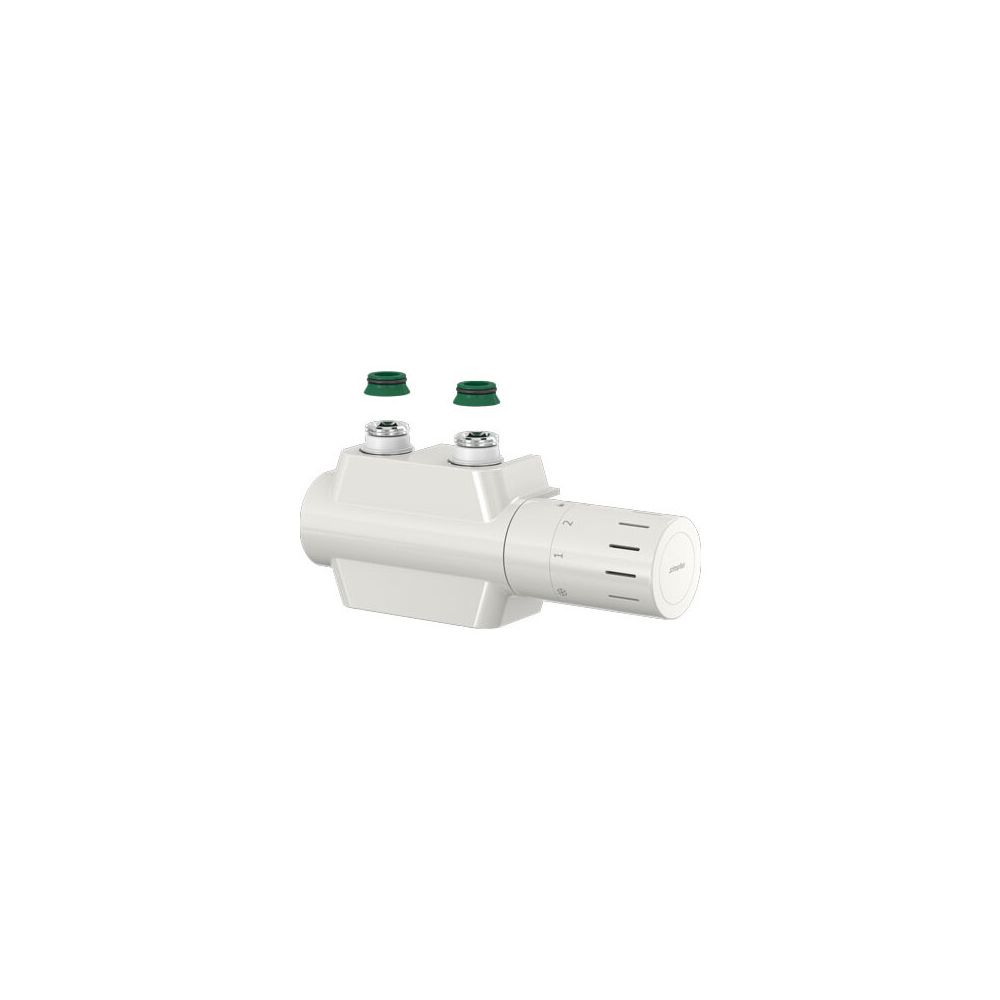

Flamco Ventilhahnblock Variodesign Einrohr mit Thermostatkopf TC-D1 und Blende, Weiß
Der Flamco Ventilhahnblock Variodesign Einrohr mit Thermostatkopf TC-D1 und Blende in Weiß ist eine vielseitige Lösung für die Heizkörperanbindung in Einrohr- und Zweirohrsystemen. Dieses Set kombiniert Eck- und Durchgangsform und ist ideal für Handtuch- und Designheizkörper. Es ermöglicht eine präzise Temperaturregelung und eine flexible Installation.
Wie ist der Ventilhahnblock konstruiert und welche Systeme unterstützt er?
Der Ventilhahnblock aus vernickeltem Messing ist sowohl für Einrohr- als auch für Zweirohrsysteme geeignet und vereint Eck- und Durchgangsform in einem Gerät. Der Thermostatanschluss kann flexibel für rechts- oder linksseitigen Betrieb umgebaut werden. Ein integriertes Füll- und Entleerventil für Schlauchverschraubungen erleichtert die Wartung. Der Achsabstand beträgt 50 mm.
Welche Einstellmöglichkeiten bietet der Ventilhahnblock im Betrieb?
Für den Einrohrbetrieb ist ein Bypass zur stufenlosen Einstellung integriert. Der Heizkörperanteil ist werksseitig auf 35 % eingestellt und kann stufenlos zwischen 30 % und 100 % angepasst werden. Bei geschlossenem Bypass kann der Ventilhahnblock auch in Zweirohrsystemen verwendet werden. Ein voreinstellbarer Ventileinsatz, inklusive Einstellschlüssel, ermöglicht eine präzise hydraulische Anpassung.
Welche Funktionen bietet der Thermostatkopf TC-D1?
Der mitgelieferte Design-Thermostatkopf TC-D1 in Weiß ist mit einem eingebauten Flüssigkeitsfühler ausgestattet und verfügt über einen Gewindeanschluss M 30 x 1,5. Der Sollwertbereich liegt zwischen 7 °C und 28 °C und beinhaltet eine Nullstellung sowie eine Frostschutzfunktion. Eine innovative Einstellwertfixierung ist ebenfalls integriert. Die weiße Ausführung ist nach dem TELL Thermostatic Efficiency-Label in die Energieeffizienz Klasse I klassifiziert.
Wie erfolgt der Heizkörperanschluss und welche Designmerkmale sind vorhanden?
Der Ventilhahnblock ist für den Anschluss mit Klemmverschraubungen geeignet und wird mit selbstdichtenden Anschlussnippeln und Konusteilen für Heizkörper mit Rp 1/2 oder G 3/4 a Eurokonus Hahnblock-Anschluss geliefert. Eine weiße Designverkleidung aus Kunststoff in Hochglanz-Optik, passend zur Farbe RAL 9016, rundet das Erscheinungsbild ab.
Technische Daten
- Hersteller-Serie: Variodesign
- Typ: H-Unterblock/Anschlussarmatur
- Farbe: Weiß (RAL 9016)
- Achsabstand: 50 mm
- Abmessung Thermostatanschluss: M30 x 1,5
- Abmessung Rohranschluss: 3/4 Zoll Eurokonus
- Sollwertbereich Thermostatkopf TC-D1: 7 - 28 °C
- Heizkörperanteil (Einrohr): 30 - 100 % (werksseitig 35 %)
- Mediumtemperatur: 0 - 110
- Max. Arbeitsdruck: 10
- Kvs-Wert: 0,56
Der Flamco Ventilhahnblock Variodesign mit Thermostatkopf TC-D1 und Blende in Weiß bietet eine effiziente und komfortable Temperaturregelung für Heizkörper. Seine Kompatibilität mit Einrohr- und Zweirohrsystemen, der Achsabstand von 50 mm und der präzise Thermostatkopf mit einem Sollwertbereich von 7 bis 28 °C ermöglichen eine flexible und zuverlässige Heizungsinstallation. Das integrierte Füll- und Entleerventil sowie die einfache Umrüstbarkeit des Thermostats für rechts- oder linksseitigen Anschluss unterstreichen die durchdachte Funktionalität dieses Systems.
Lieferumfang
- 1x Ventilhahnblock aus Messing vernickelt
- 1x Designverkleidung weiß
- 1x Design-Thermostatkopf TC-D1 weiß
- 1x Einstellschlüssel
Technische Daten
| Hersteller-Warengruppe | Thermostatköpfe |
| Hersteller-Serie | Variodesign |
| Hersteller-Produktgruppe | Design Line Ventile u. Zubehör |
| Hersteller-Artikelnummer | F12165 |
| Hersteller | Flamco |
| Abmessung Rohranschluss | 3/4 Zoll Eurokonus |
| Abmessung Thermostatanschluss | M30 x 1,5 |
| Artikelnummer | FLAMCO-F12165 |
| Bedienelement H Unterblock links | ja |
| Bedienelement H Unterblock rechts | ja |
| EAN-13 | 4013852270008 |
| Farbe | weiß |
| Geeignet für Einrohrsystem | ja |
| Geeignet für Füll-/Entleerungshahn | ja |
| Geeignet für Zweirohrsystem | ja |
| Gewicht | 0,854 kg |
| Größe Heizkörperanschluss | 3/4 Zoll |
| Kvs-Wert | 0,56 |
| Max Arbeitsdruck | 10 |
| Mediumtemperatur | 0 - 110 |
| Mit Designabdeckung | ja |
| Mit Rücklauftemperaturbegrenzer | nein |
| Mit Thermostatkopf | ja |
| RAL-Nummer | 9016 |
| Regulierbar | ja |
| Thermostat-Anschlussrichtung | links und rechts |
| Typ | H-Unterblock/Anschlussarmatur |
| Voreinstellung Thermostatventil/Anschlussarmatur | ja |
