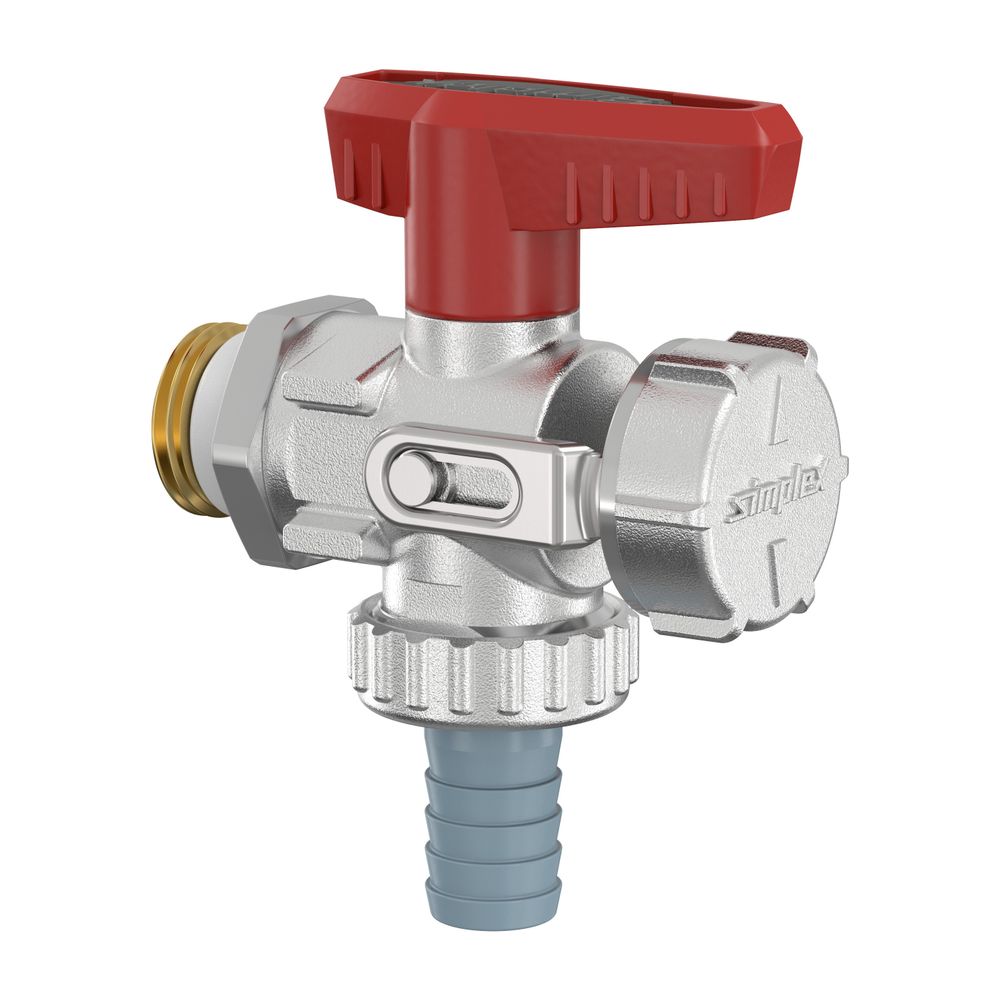

Flamco KFE-Kugelhahn Eck G 1/2" Außengewinde PN 16 Messing vernickelt mit Schlauchverschraubung

Der Flamco KFE-Kugelhahn Eck G 1/2" Außengewinde PN 16 aus vernickeltem Messing mit Schlauchverschraubung ist eine robuste Lösung für das Füllen und Entleeren von Warmwasser-Heizungsanlagen. Er zeichnet sich durch eine schwere Bauform, eine selbstdichtende Gewindeeinschneiddichtung aus EPDM und eine hartverchromte Kugel mit vollem Durchgang aus.

Wie ist der KFE-Kugelhahn konstruiert und welche Materialien werden verwendet?

Der Flamco KFE-Kugelhahn ist in einer schweren Bauform aus vernickeltem Pressmessing gefertigt. Er verfügt über eine hartverchromte Kugel mit vollem Durchgang, die in PTFE gelagert ist. Die Betätigungsspindel ist mit einer doppelten O-Ring-Dichtung aus EPDM ausgestattet, was eine zuverlässige Abdichtung sicherstellt. Der Oberflächenschutz ist vernickelt und der Glanzgrad matt.

Welche Anschlussmöglichkeiten bietet der Kugelhahn und wie erfolgt die Montage?

Der Kugelhahn besitzt einen Anschluss 1 als Außengewinde zylindrisch BSPP (ISO 228-1) mit einem Nenndurchmesser von 1/2 Zoll (15). Anschluss 2 ist eine abschraubbare Schlauchtülle mit einem Nenndurchmesser von 3/4 Zoll (20). Die sichere Montage wird durch eine selbstdichtende Gewindeeinschneiddichtung aus EPDM ermöglicht. Die exakte, axiale Positionierung der Einbaulage erfolgt mittels einer Kontermutter.

Wie wird der KFE-Kugelhahn bedient?

Die Bedienung des KFE-Kugelhahns erfolgt über einen roten Flügelgriff, der abnehmbar ist. Eine Blindkappe mit Edelstahl-Schwenkbügel dient ebenfalls zur Betätigung, verfügt über eine Stellungsanzeige und einen festen Anschlag. Diese Blindkappe ermöglicht eine versteckte Betätigungsmöglichkeit und dient als Handrad. Die positionsgenaue Führung der Blindkappe durch den Edelstahl-Schwenkbügel verhindert ein Abreißen von Kette oder Schlaufe. Ein Bedienungsschlüssel ist vorhanden.

Für welche Anwendungen ist der Kugelhahn geeignet und welche Leistungsdaten bietet er?

Dieser KFE-Kugelhahn ist speziell für den Einsatz in Warmwasser-Heizungsanlagen konzipiert und eignet sich zum Füllen und Entleeren dieser Systeme. Die maximale Mediumtemperatur im Dauerbetrieb beträgt 110 °C, kurzzeitig sind bis zu 130 °C möglich. Der maximale Arbeitsdruck bei 20 °C liegt bei 10 bar. Eine Eignung für Solarheizungen oder Trinkwasser ist nicht gegeben.

Technische Daten

• Werkstoff des Gehäuses: Messing

• Oberflächenschutz: vernickelt

• Nenndurchmesser Anschluss 1: 1/2 Zoll (15)

• Nenndurchmesser Anschluss 2: 3/4 Zoll (20)

• Max. Mediumtemperatur (Dauerbetrieb): 110 °C

• Max. Arbeitsdruck bei 20 °C: 10 bar

• Länge: 72

• Arbeitslänge: 26

• Geeignet für Heizung: ja

• Abschlusselement: Kugel

Der Flamco KFE-Kugelhahn Eck bietet eine zuverlässige und langlebige Lösung für Heizungsanlagen. Seine robuste Bauweise aus vernickeltem Messing, die selbstdichtende Gewindeeinschneiddichtung und die hartverchromte Kugel mit vollem Durchgang stellen eine hohe Funktionalität sicher. Mit einem maximalen Arbeitsdruck von 10 bar und einer Dauertemperatur von 110 °C ist dieser Kugelhahn optimal für Warmwasser-Heizungsanwendungen geeignet.
