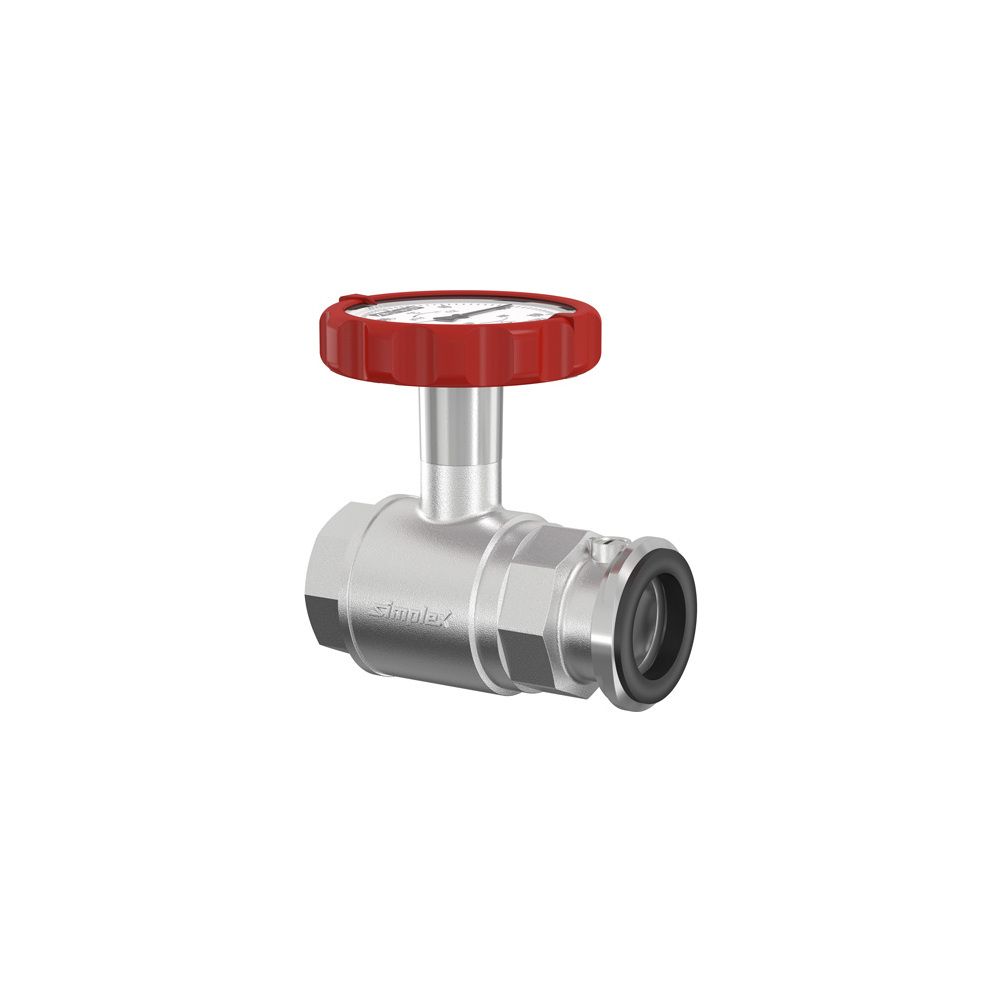

Flamco Pumpen-Kugelhahn mit Thermometergriff rot, mit Schwerkraftbremse DN 25 G 1" Innengewinde PN 16 Messing vernickelt
Der Flamco Pumpen-Kugelhahn mit Thermometergriff in Rot und integrierter Schwerkraftbremse ist eine robuste Absperrarmatur für Warmwasser-Heizungsanlagen. Gefertigt aus vernickeltem Messing und ausgelegt für einen Nenndurchmesser von DN 25 (G 1" Innengewinde) sowie eine Druckstufe von PN 16, ist dieser Kugelhahn für den druckseitigen Anbau an Umwälzpumpen konzipiert und sowohl horizontal als auch vertikal einsetzbar.
Wie ist der Flamco Pumpen-Kugelhahn konstruiert?
Der Kugelhahn besteht aus Pressmessing mit einer vernickelten Oberfläche und einer 2-teiligen Gehäusekonstruktion. Die Kugel ist aus Messing gefertigt und hartverchromt, gelagert in Polytetrafluorethylen (PTFE). Die Betätigungsspindel aus Messing verfügt über eine doppelte O-Ring-Dichtung aus Ethylen-Propylen-Dien-Kautschuk (EPDM), was eine zuverlässige Abdichtung ermöglicht. Der verlängerte Griff aus Metall ist für eine Isolierung gemäß Wärmeschutzverordnung ausgelegt und besitzt einen verdeckten Anschlag. Der Kugelhahn ist nicht volldurchgängig.
Welche Funktionen bietet die integrierte Schwerkraftbremse?
Der Pumpen-Kugelhahn ist mit einer federbelasteten Schwerkraftbremse aus wärmebeständigem Kunststoff ausgestattet. Diese verfügt über eine Aufstellvorrichtung und ist speziell für den druckseitigen Anbau an Umwälzpumpen vorgesehen. Es ist zu beachten, dass die Schwerkraftbremse nicht als Rückschlagklappe fungiert. Ein Entleerungsventil oder eine Ablassmöglichkeit am Anschluss sind nicht vorhanden.
Welche Anschlussmöglichkeiten und Einsatzbereiche sind gegeben?
Der Flamco Pumpen-Kugelhahn bietet einen Flanschanschluss (DN 25) für die Pumpe, inklusive einer integrierten Flachdichtung, sowie einen Rohranschluss mit G 1" Innengewinde zylindrisch (BSPP). Die Ausführung ist gerade. Dieser Kugelhahn ist für den Einsatz in Warmwasser-Heizungsanlagen konzipiert. Die maximale Betriebstemperatur beträgt 110 °C im Dauerbetrieb und kurzzeitig bis zu 130 °C, bei einem maximalen Druck von 10 bar. Die Mediumtemperatur im Dauerbetrieb liegt zwischen 0 und 110 °C.
Technische Daten
- Ausführung: gerade
- Nenndurchmesser Anschluss 1: DN 25
- Nenndurchmesser Anschluss 2: 1 Zoll (25)
- Druckstufe Artikel: PN 16
- Max. Betriebsdruck: 10 bar
- Max. Dauertemperatur: 110 °C
- Kvs-Wert: 11,3
- Werkstoff Gehäuse: Messing
- Oberflächenschutz Gehäuse: vernickelt
- Material Kugeldichtung: Polytetrafluorethylen (PTFE)
Dieser Flamco Pumpen-Kugelhahn mit Thermometergriff und Schwerkraftbremse bietet eine zuverlässige Absperrlösung für Heizungsanlagen. Die robuste Konstruktion aus vernickeltem Messing, die Druckstufe PN 16 und die Temperaturbeständigkeit bis 110 °C im Dauerbetrieb ermöglichen eine hohe Funktionalität. Mit seinem DN 25 Flansch- und G 1" Innengewindeanschluss ist er eine präzise Komponente für die Installation an Umwälzpumpen.
Technische Daten
| Hersteller-Warengruppe | Ventiltechnik |
| Hersteller-Produktgruppe | Pumpen-Kugelhähne 2 |
| Hersteller-Artikelnummer | F10135 |
| Hersteller | Flamco |
| Anschluss 1 | Flansch |
| Anschluss 2 | Innengewinde zylindrisch (BSPP) |
| Arbeitslänge Anschluss 1 | 59,2 |
| Arbeitslänge Anschluss 2 | 36,1 |
| Artikelnummer | FLAMCO-F10135 |
| Ausführung | gerade |
| Bedienung | Handrad |
| Dichtung | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Druckstufe Artikel | PN 16 |
| EAN-13 | 4013852201606 |
| Fettfrei | nein |
| Feuersicher | nein |
| FM-Prüfung | nein |
| Gehäusekonstruktion | 2-teilig |
| Gewicht | 0,755 kg |
| Höhe Handgriff | 75,5 |
| Kvs-Wert | 11,3 |
| LPCB-Prüfung | nein |
| Länge Anschluss 1 | 59,2 |
| Länge Anschluss 2 | 36,1 |
| Länge Handgriff | 72 |
| Material Kugel | Messing |
| Material Kugeldichtung | Polytetrafluorethylen (PTFE) |
| Material primäre Spindeldichtung | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Material sekundäre Spindeldichtung | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Material Spindel | Messing |
| Mediumtemperatur (Dauerbetrieb) | 0 - 110 |
| Medizinisch sauber | nein |
| Mit Ablassmöglichkeit (Anschluss) | nein |
| Mit Dämmschale | nein |
| Mit Entleerungsventil | nein |
| Mit Filter | nein |
| Mit Kupplungsanschluss 1 | nein |
| Mit Kupplungsanschluss 2 | nein |
| Mit Rückschlagklappe | nein |
| Mit Thermometer | ja |
| Nenndurchmesser Anschluss 1 | DN 25 |
| Nenndurchmesser Anschluss 2 | 1 Zoll (25) |
| Oberflächenschutz Gehäuse | vernickelt |
| Oberflächenschutz Kugel | verchromt |
| Schlüsselweite | 39 |
| UL-Prüfung | nein |
| ULC-Qualitätskennzeichen | nein |
| Ventilwinkel | 180 |
| Volldurchgang | nein |
| Werkstoff des Gehäuses | Messing |
| Werkstoffgüte | CuZn40Pb2 (CW617N) |
