Beschreibung

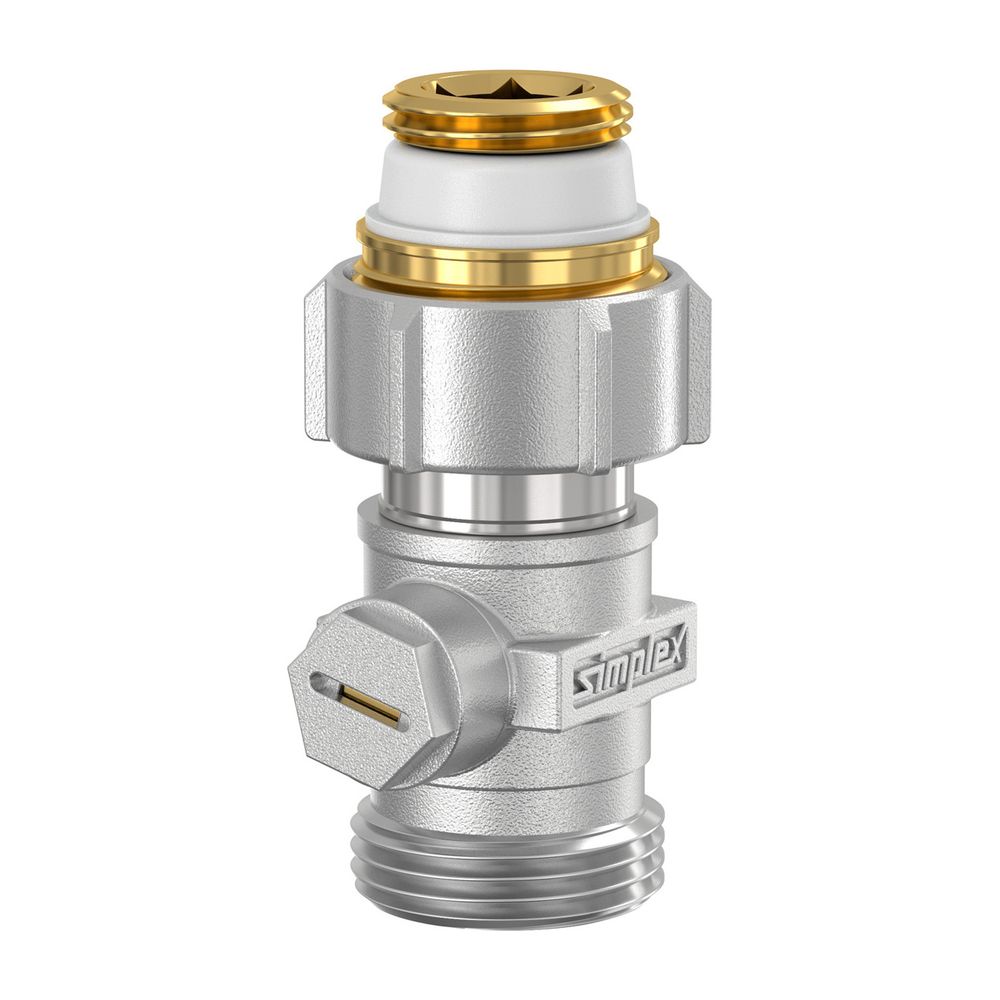

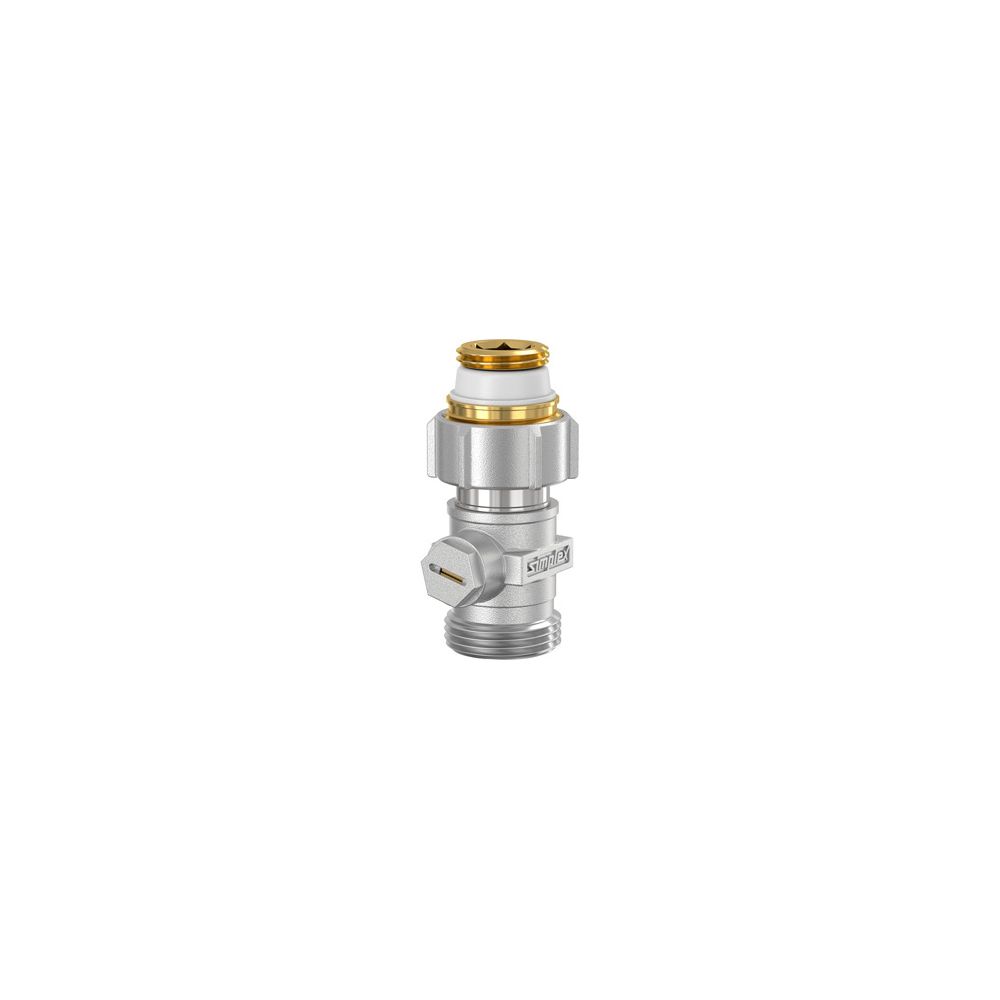

Flamco Exclusiv Durchgang Einzel-Kugelhahn D1/AG G 3/4" Innengewinde x G 3/4" Außengewinde Messing vernickelt mit Nippel
Der Flamco Exclusiv Durchgang Einzel-Kugelhahn ist eine gerade Anschlussarmatur für Ventil-Kompaktheizkörper. Dieser Kugelhahn aus vernickeltem Messing verfügt über einen G 3/4" Innengewindeanschluss und einen G 3/4" Außengewindeanschluss. Er ist mit selbstdichtenden Anschlussnippeln ausgestattet und ermöglicht eine zuverlässige Absperrung im Heizungssystem.
Wie ist der Flamco Exclusiv Kugelhahn konstruiert?
Der Flamco Exclusiv Einzel-Kugelhahn ist als gerade Ausführung konzipiert und besteht aus einem 2-teiligen Gehäuse aus vernickeltem Pressmessing der Werkstoffgüte CuZn40Pb2 (CW617N). Die Kugel ist aus Messing gefertigt, hartverchromt und in Polytetrafluorethylen (PTFE) gelagert, was eine dauerhafte Funktion bietet. Die Betätigungsspindel aus Messing ist mit einer doppelten Dichtung aus Ethylen-Propylen-Dien-Kautschuk (EPDM) versehen und besitzt einen verdeckten Drehanschlag. Die Bedienung erfolgt über einen Schraubschlitz. Die Armatur ist als Volldurchgang ausgeführt.
Welche Anschlussmöglichkeiten bietet die Armatur?
Rohrseitig verfügt der Kugelhahn über einen 3/4" Eurokonus, der den Anschluss von Kupfer-, C-Stahl-, Edelstahl-, Kunststoff- und Metallverbundrohren in Verbindung mit Klemmverschraubungen ermöglicht. Alternativ ist ein 1/2" Innengewinde für den Gewinderohranschluss vorhanden. Heizkörperseitig ist eine Überwurfmutter mit radialem und axialem Spiel integriert, die eine spannungsfreie Montage an Ventil-Kompaktheizkörpern mit Außengewinde G 3/4" oder Innengewinde G 1/2" ermöglicht. Selbstdichtende Anschlussnippel sind für Ventil-Kompaktheizkörper mit Rp 1/2 Anschluss vorgesehen. Die Nenndurchmesser betragen für Anschluss 1 und 2 jeweils 3/4 Zoll (20). Anschluss 1 ist ein Außengewinde zylindrisch BSPP (ISO 228-1) und Anschluss 2 ein Innengewinde zylindrisch (BSPP).
Technische Daten
- Ausführung: gerade
- Ventilwinkel: 180
- Volldurchgang: ja
- Nenndurchmesser Anschluss 1: 3/4 Zoll (20)
- Nenndurchmesser Anschluss 2: 3/4 Zoll (20)
- Anschluss 1: Außengewinde zylindrisch BSPP (ISO 228-1)
- Anschluss 2: Innengewinde zylindrisch (BSPP)
- Schlüsselweite (Armatur): 13
- Schlüsselweite Überwurfmutter: 30
- Kvs-Wert: 2,87
- Mediumtemperatur (Dauerbetrieb): 0 - 110
Dieser Flamco Exclusiv Durchgang Einzel-Kugelhahn bietet eine robuste und zuverlässige Lösung für die Absperrung in Heizungssystemen. Mit seiner geraden Ausführung, den vielseitigen Anschlussmöglichkeiten wie G 3/4" Innengewinde und G 3/4" Außengewinde sowie der hochwertigen Materialkombination aus vernickeltem Messing und Polytetrafluorethylen (PTFE) ist er eine langlebige Komponente für Ventil-Kompaktheizkörper. Die Armatur ist für eine Mediumtemperatur von 0 - 110 ausgelegt und verfügt über einen Kvs-Wert von 2,87.
Technische Daten
| Hersteller-Warengruppe | Anschlussarmaturen |
| Hersteller-Produktgruppe | Heizkörper-Anschlussarmaturen |
| Hersteller-Artikelnummer | F10018 |
| Hersteller | Flamco |
| Anschluss 1 | Außengewinde zylindrisch BSPP (ISO 228-1) |
| Anschluss 2 | Innengewinde zylindrisch (BSPP) |
| Arbeitslänge Anschluss 1 | 7 |
| Arbeitslänge Anschluss 2 | 11,5 |
| Artikelnummer | FLAMCO-F10018 |
| Ausführung | gerade |
| Bedienung | Schraubschlitz |
| Dichtung | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| DVGW-Siegel für Gas | nein |
| DVGW-Siegel für Wasser | nein |
| EAN-13 | 4013852200555 |
| Fettfrei | nein |
| Feuersicher | nein |
| FM-Prüfung | nein |
| Gehäusekonstruktion | 2-teilig |
| Gewicht | 0,179 kg |
| KIWA-Prüfsiegel | nein |
| Kvs-Wert | 2,87 |
| LPCB-Prüfung | nein |
| Länge Anschluss 1 | 21 |
| Länge Anschluss 2 | 47,5 |
| Material Kugel | Messing |
| Material Kugeldichtung | Polytetrafluorethylen (PTFE) |
| Material primäre Spindeldichtung | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Material sekundäre Spindeldichtung | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Material Spindel | Messing |
| Mediumtemperatur (Dauerbetrieb) | 0 - 110 |
| Medizinisch sauber | nein |
| Mit Ablassmöglichkeit (Anschluss) | nein |
| Mit Dämmschale | nein |
| Mit Entleerungsventil | nein |
| Mit Filter | nein |
| Mit Kupplungsanschluss 1 | nein |
| Mit Kupplungsanschluss 2 | ja |
| Mit Rückschlagklappe | nein |
| Mit Thermometer | nein |
| Nenndurchmesser Anschluss 1 | 3/4 Zoll (20) |
| Nenndurchmesser Anschluss 2 | 3/4 Zoll (20) |
| Oberflächenschutz Gehäuse | vernickelt |
| Oberflächenschutz Kugel | verchromt |
| Schlüsselweite | 13 |
| Schlüsselweite Überwurfmutter | 30 |
| Typenzulassung nach BBR/EKS | nein |
| UL-Prüfung | nein |
| ULC-Qualitätskennzeichen | nein |
| VdS-geprüft | nein |
| Ventilwinkel | 180 |
| Volldurchgang | ja |
| Werkstoff des Gehäuses | Messing |
| Werkstoffgüte | CuZn40Pb2 (CW617N) |
