Beschreibung

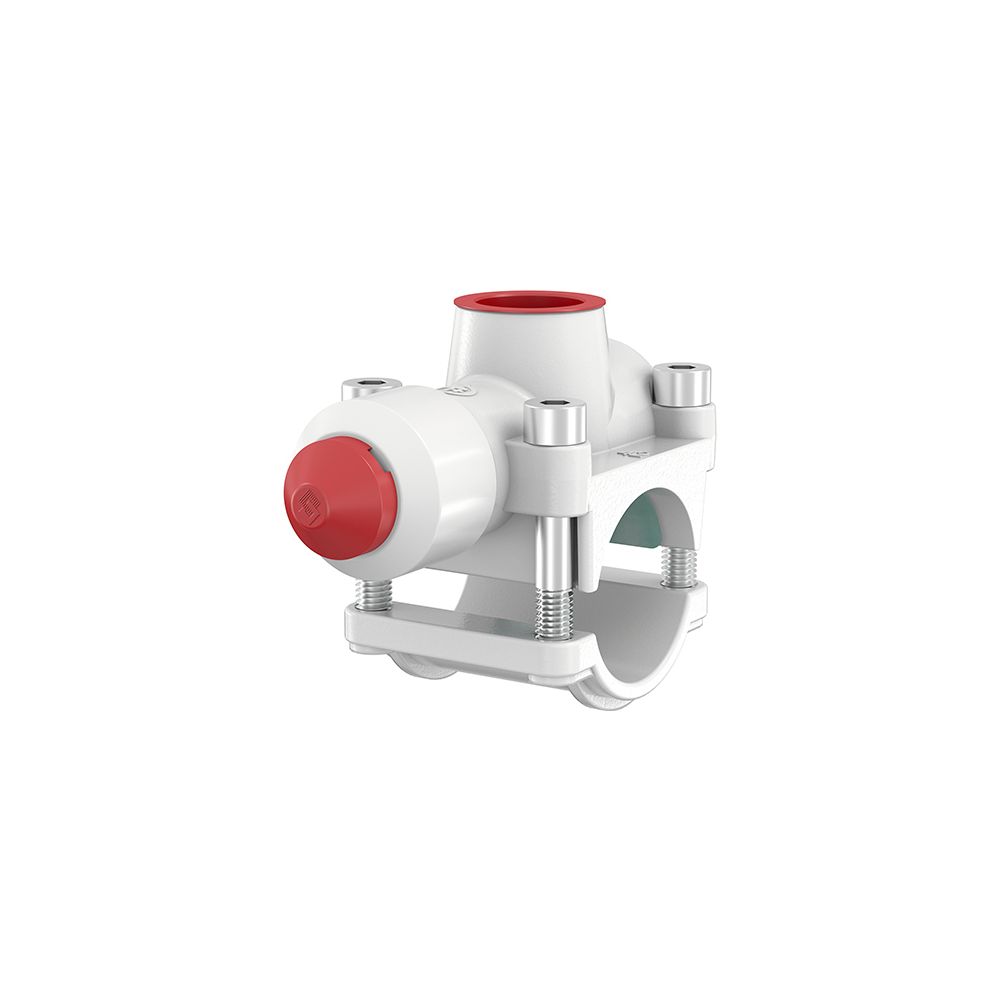

Flamco T-Plus Anschießkupplung 22 für Kupferrohre G 1/2" M
Die Flamco T-Plus Anschießkupplung 22 ist eine schnelle und einfache Lösung für die Rohrmontage als T-Stück, die eine Installation ohne Betriebsunterbrechung ermöglicht. Sie ist speziell für Kupferrohre, dünnwandiges Stahl- und Edelstahlrohr konzipiert und eignet sich ideal für Trinkwasserinstallationen. Der Abzweig ist als G 1/2" M ausgeführt.
Für welche Rohrmaterialien und Anwendungen ist die Flamco T-Plus Anschießkupplung 22 geeignet?
Die T-Plus Anschießkupplung 22 ist für Kupferrohre (R290, R250), dünnwandiges Stahlrohr (St33, St34, St35, St37) und Edelstahlrohr (1.4401, 1.4521) vorgesehen. Sie ist für Trinkwasserinstallationen geeignet, wobei die verwendeten Werkstoffe und Materialien die Anforderungen der Trinkwasserverordnung (TrinkwV2011) erfüllen. Die maximale Rohrwandstärke beträgt 1,50 mm für dünnwandiges Stahlrohr und 1,25 mm für Kupfer- und Edelstahlrohr.
Wie erfolgt die Montage und der Anschluss der Anschießkupplung?
Die Anschießkupplung ist für ein System mit einem Rohraußendurchmesser von 22 mm ausgelegt. Die Befestigung am Hauptrohr erfolgt mittels Klemmanschluss. Der Abzweig ist als G 1/2" M mit einem 15 mm Klemmring ausgeführt. Die Montage wird als Rohrmontage ohne Betriebsunterbrechung beschrieben. Die Kupplung verfügt über eine integrierte Fräse und besteht aus zwei Schalen.
Welche technischen Spezifikationen bietet die Anschießkupplung?
Die Flamco T-Plus Anschießkupplung 22 ist für einen maximalen Betriebsdruck von 16 bar ausgelegt. Der Einsatz ist in einem Temperaturbereich von -10 °C bis 130 °C möglich. Das Gehäuse der Anschießkupplung besteht aus Messing und ist mit einer lackierten, grauen Oberfläche versehen. Der Abzweigwinkel beträgt 90 Grad.
Technische Daten
- Werkstoff: Messing
- Geeignet für Rohraußendurchmesser: 22 mm
- Max. Rohrwandstärke dünnw. Stahl: 1,50 mm
- Max. Rohrwandstärke Kupfer: 1,25 mm
- Max. Rohrwandstärke Edelstahl: 1,25 mm
- Abzweig: G 1/2" M mit 15 mm Klemmring
- Betriebstemperatur: -10 °C bis 130 °C
- Betriebsdruck max.: 16 bar
- Abzweigwinkel: 90 Grad
- Mit Fräse: ja
Die Flamco T-Plus Anschießkupplung 22 bietet eine zuverlässige Lösung für die Erweiterung bestehender Rohrleitungen. Ihre Konstruktion ermöglicht eine schnelle und sichere Installation ohne Betriebsunterbrechung, was Zeit und Aufwand spart. Mit einer maximalen Betriebstemperatur von 130 °C und einem Betriebsdruck von bis zu 16 bar ist diese Anschießkupplung aus Messing eine robuste Komponente für Trinkwasserinstallationen.
Technische Daten
| Hersteller-Warengruppe | Installationtechnik, T-Plus |
| Hersteller-Serie | T-plus |
| Hersteller-Produktgruppe | T-plus Messing |
| Hersteller-Artikelnummer | 90522 |
| Hersteller | Flamco |
| Abzweigwinkel | 90 |
| Anschluss | Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1) |
| Anzahl der Schalen | 2 |
| Arbeitslänge Anschluss 1 | 154 |
| Arbeitslänge Anschluss 2 | 40 |
| Arbeitslänge Anschluss 3 | 58 |
| Artikelnummer | FLAMCO-90522 |
| Baulänge | 40 |
| Befestigung am Rohr | Klemmanschluss |
| EAN-13 | 8712874905221 |
| Farbe | grau |
| Gastec QA Prüfung | nein |
| Geeignet für Rohraußendurchmesser | 22 |
| Geeignet für Wellrohre | nein |
| Gewicht | 0,485 kg |
| KIWA-Prüfsiegel | nein |
| Länge Anschluss 1 | 88 |
| Länge Anschluss 2 | 40 |
| Länge Anschluss 3 | 58 |
| Max Arbeitsdruck bei 20 °C | 25 |
| Mediumtemperatur (Dauerbetrieb) | 0 - 130 |
| Mit Fräse | ja |
| Mit Sperrfunktion | nein |
| Nenndurchmesser | 1/2 Zoll (15) |
| Oberflächenschutz | lackiert |
| Rohraußendurchmesser | 21,3 |
| Trinkwasserkonform nach UBA | Ja |
| Typenzulassung nach BBR/EKS | nein |
| Ungebohrt | nein |
| VdS-geprüft | nein |
| Werkstoff | Messing |
| Zeta-Wert | 0 |
| Zugfest | nein |
