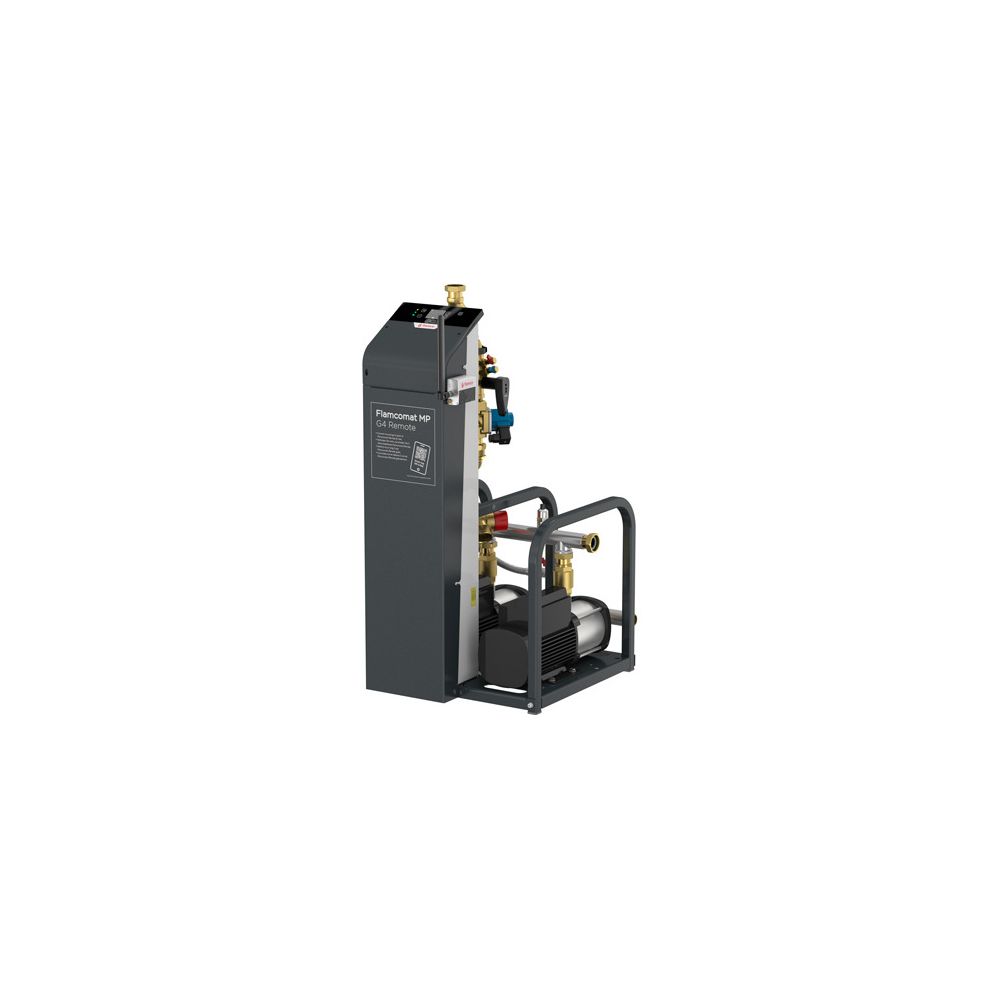

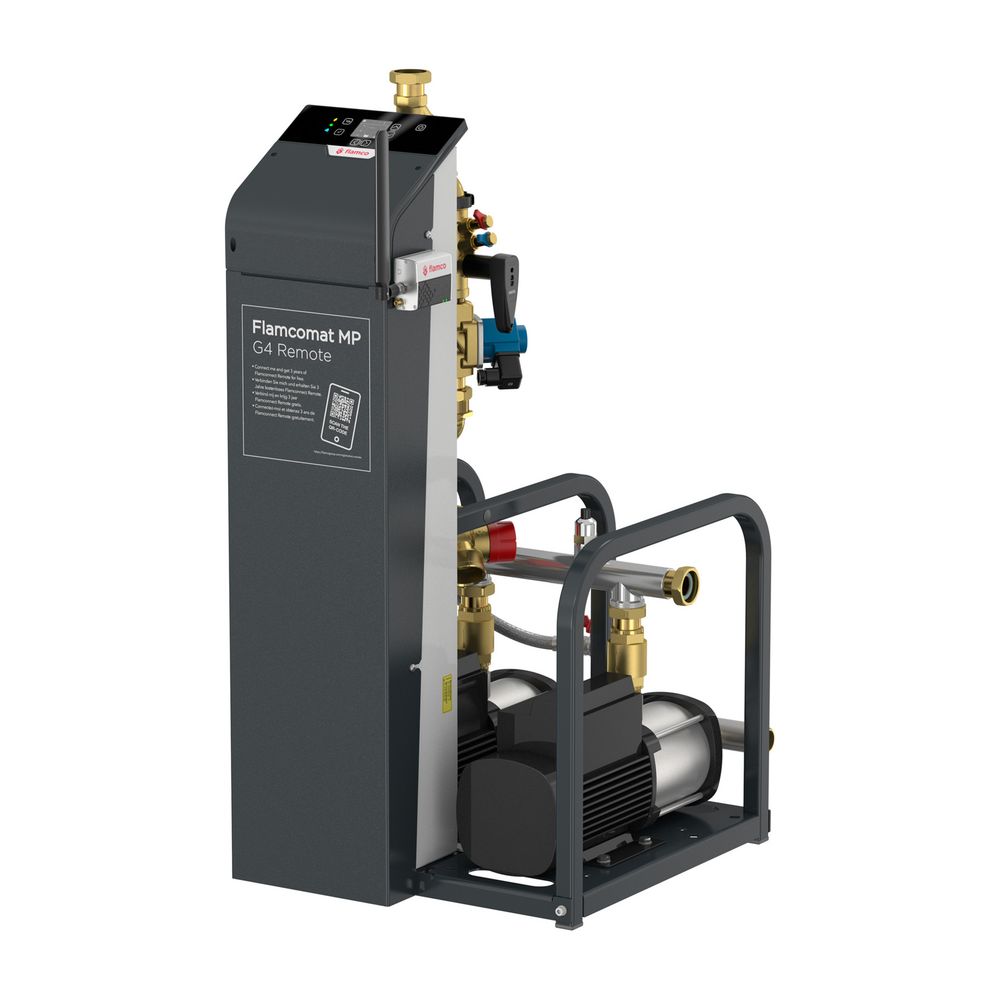

Flamco Flamcomat MP Steuermodul G 4" Remote D10, 230V
Das Flamco Flamcomat MP Steuermodul G 4" Remote D10, 230V ist eine zentrale Steuereinheit für die Druckhaltung, Entgasung und Nachspeisung in geschlossenen Heizungsanlagen nach DIN EN 12828 und Kühlwassersystemen. Als Duo-Aggregat mit zwei Pumpen zur Druckhaltung und zwei Magnetventilen zur Drucksenkung konzipiert, arbeitet es vollautomatisch und ist für die Fremddruckhaltung in Kombination mit Anschlussgruppe und Grundbehälter geeignet.
Wie funktioniert das Flamcomat Steuermodul?
Das Steuermodul Flamcomat D10 / G4 ist für die Druckhaltung, Entgasung und Nachspeisung ausgelegt. Es steuert die Druckhaltung und Entgasung sowie die Nach- und Abspeisung. Die Schaltpunktbestimmung erfolgt aus der Bewertung der hydraulischen Dynamik. Das Aggregat ist auf einem pulverbeschichteten Stahlgestell (RAL3002) montiert und bietet Befestigungsmöglichkeiten. Es ist zudem für den Einsatz mit bis zu 50% Frostschutzmittel auf Glykolbasis geeignet.
Welche Komponenten sind integriert und wie erfolgt die Steuerung?
Das Flamcomat Steuermodul Duo beinhaltet ein Sicherheitsventil für Grund- und Beistellbehälter, ein Ventil und einen Mengenzähler für die Nachspeisung. Die menügeführte Steuerung ermöglicht die Konfiguration von Funktionen, Inbetriebnahmebedingungen und Sollwerten. Ein integriertes Störungsmanagement erfasst und speichert Störungen mit Datum und Uhrzeit und bietet wählbare statistische Werte.
Welche Bedien- und Anzeigemöglichkeiten bietet das Modul?
Die Bedienung erfolgt über ein Terminal mit grafischem Display und Sensortastgleitern, das variabel angeordnet werden kann. Ein piktogrammgeführtes Menü mit Klartext ist in 20 frei wählbaren Sprachen verfügbar. Die Betriebsanzeige liefert Werte für Druck, Füllstand, Nach- und Abspeisung sowie Wasseraufbereitung. Zusätzlich werden Symboldarstellungen für die Konfiguration und wichtige Zusatzinformationen wie aktive Elemente, Entgasung und Wartungslauf angezeigt.
Welche Schnittstellen und Integrationsmöglichkeiten sind vorhanden?
Das Steuermodul bietet vielfältige Schnittstellen zur Systemintegration und Erweiterung, einschließlich Optionen für eine gesteuerte Entgasung und eine optimale Anbindung an Gebäudeleitsysteme (BMS). Die Kommunikation ist über Modbus und BACnet via RS 485 sowie über eine Ethernet-Schnittstelle möglich. Dies ermöglicht einen Verbundbetrieb und die analoge Übertragung von Druck- und Füllstandswerten. Das Modul ist koppelbar und unterstützt die Master/Slave-Funktion.
Technische Daten
- Typ: Steuermodul D10
- Zulässiger Betriebsdruck: 10 bar
- Arbeitsdruckbereich: 2,0 - 5,0 bar
- Druckhaltung Hysterese: ± 0,2 bar
- Maximale Betriebstemperatur: 70 °C
- Minimale Betriebstemperatur: 3 °C
- Anschlussspannung: 230 V
- Nennleistung: 1,5 kW
- Schallpegel: 52 dB(A)
- Abmessungen (L x B x H): 600 mm x 480 mm x 970 mm
Das Flamco Flamcomat MP Steuermodul G 4" Remote D10, 230V bietet eine umfassende Lösung für die effiziente und zuverlässige Druckhaltung, Entgasung und Nachspeisung in Heizungs- und Kühlsystemen. Mit einer Nennleistung von 1,5 kW und einem Arbeitsdruckbereich von 2,0 bis 5,0 bar sorgt es für einen stabilen Systembetrieb. Die intuitive Steuerung und vielfältigen Schnittstellen ermöglichen eine einfache Integration und Überwachung.
Technische Daten
| Hersteller-Warengruppe | Druckhalte- und Nachspeiseautomaten |
| Hersteller-Serie | Flamcomat |
| Hersteller-Produktgruppe | Doppelpumpenanlage PN10 DM-D60 |
| Hersteller-Artikelnummer | 17950 |
| Hersteller | Flamco |
| Anschluss | Außengewinde zylindrisch BSPP (ISO 228-1) |
| Anschlussspannung | 230 |
| Artikelnummer | FLAMCO-17950 |
| Bauhöhe | 970 |
| Digitale Steuerungseinheit | ja |
| Doppelte Pumpe/Kompressoreinheit | ja |
| Druckstufe Artikel | PN 10 |
| EAN-13 | 8712874179509 |
| Elektrischer Anschluss | Anschlusskabel mit Stecker |
| Funktion Master/Slave | ja |
| Gewicht | 71,7 kg |
| Kompressor im Sockel | nein |
| Koppelbar | ja |
| Max Arbeitsdruck | 5 |
| Max Mediumtemperatur (Dauerbetrieb) | 70 |
| Mit austauschbarer Membran | nein |
| Mit Druckausdehnungsgefäß | nein |
| Nenndurchmesser Ausdehnungsanschluss | 1 Zoll (25) |
| Platzierung horizontal | ja |
| Rohraußendurchmesser Ausdehnungsanschluss | 48,3 |
| Wirkprinzip | Pumpe |
