Beschreibung

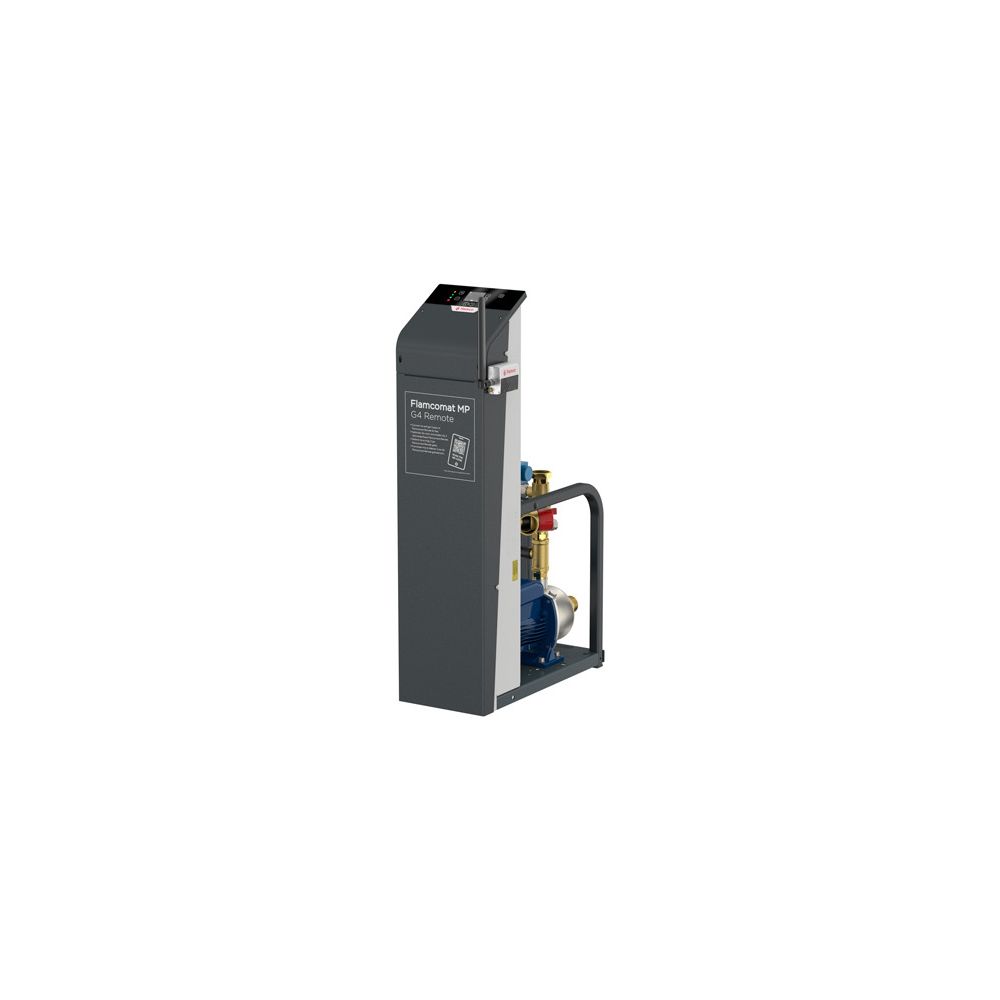

Flamco Flamcomat MP Steuermodul G 4" Remote M20, 230V
Das Flamco Flamcomat MP Steuermodul M20/G4 ist eine zentrale Steuereinheit für die vollautomatische Druckhaltung, Entgasung und Nachspeisung in geschlossenen Heizungsanlagen nach DIN EN 12828 sowie in Kühlwassersystemen. Dieses Mono-Aggregat mit einer Pumpe bietet eine zuverlässige Lösung für die Systempflege und den Betriebsdruck. Es ist für den Einsatz in Kombination mit einer Anschlussgruppe und einem Grundbehälter vorgesehen.
Was leistet das Flamcomat Steuermodul?

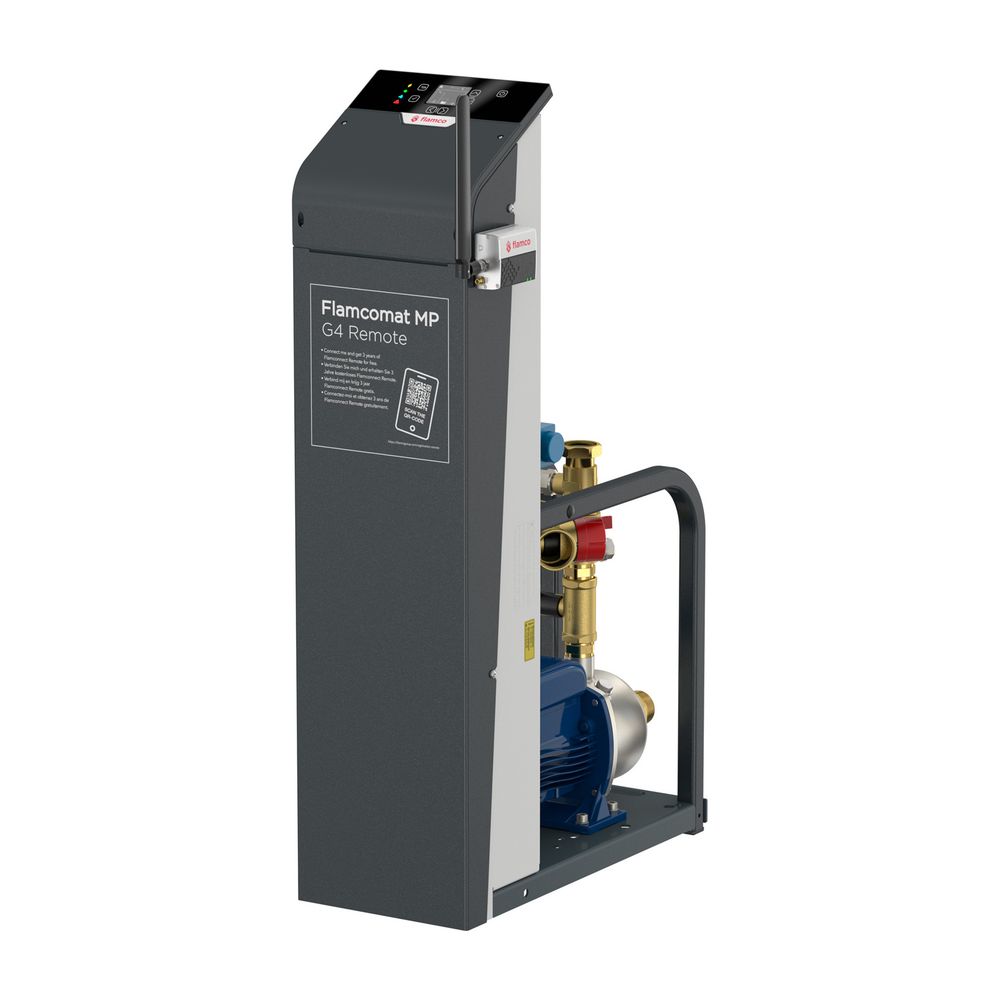

Das Flamco Flamcomat Steuermodul M20/G4 übernimmt die präzise Druckhaltung mittels einer Pumpe und die Drucksenkung über ein Magnetventil. Ein integriertes Sicherheitsventil ist für Grund- und Beistellbehälter vorgesehen. Die Entgasung und Nachspeisung werden durch ein Ventil und einen Mengenzähler gesteuert, die eine exakte Wasserzufuhr sicherstellen. Die gesamte Einheit ist auf einem robusten, pulverbeschichteten Stahlgestell (RAL3002) montiert, das Befestigungsmöglichkeiten bietet.
Welche Automatisierungs- und Steuerungsfunktionen bietet das Modul?
Die menügeführte Steuerung des Flamcomat Steuermoduls ermöglicht einen vollautomatischen Betrieb. Funktionen, Inbetriebnahmebedingungen und Sollwerte sind flexibel konfigurierbar. Ein umfassendes Störungsmanagement mit Anzeige und Speicherung von Datum und Uhrzeit sowie die Auswahl statistischer Werte unterstützen den effizienten Betrieb. Die Steuerung bestimmt Schaltpunkte für Druckhaltung und Entgasung basierend auf der Bewertung der hydraulischen Dynamik und regelt die Nach- und Abspeisung präzise. Das Modul ist zudem koppelbar und unterstützt den Verbundbetrieb mit Master/Slave-Funktion.
Wie erfolgt die Bedienung und Kommunikation?
Die Bedienung erfolgt über ein Terminal mit grafischem Display und Sensortastgleitern, das variabel angeordnet werden kann. Ein piktogrammgeführtes Menü mit Klartext ist in 20 Sprachen verfügbar. Die Betriebsanzeige liefert wichtige Werte wie Druck, Füllstand, Nach- und Abspeisung sowie Informationen zur Wasseraufbereitung und aktiven Elementen. Für die Systemintegration stehen Schnittstellen wie BMS, Modbus und BACnet über RS 485 und eine Ethernet-Schnittstelle zur Verfügung. Analoge Druck- und Füllstandswerte sind ebenfalls verfügbar.
Technische Daten
- Zulässiger Betriebsdruck: 10 bar
- Arbeitsdruckbereich: 2,0 - 5,0 bar
- Druckhaltung Hysterese: ± 0,2 bar
- Maximale Betriebstemperatur: 70°C
- Minimale Betriebstemperatur: 3°C
- Anschlussspannung: 230 V
- Nennleistung: 1,1 kW
- Schallpegel: 64 dB(A)
- Abmessungen (L x B x H): 570 mm x 230 mm x 930 mm
- Anschluss System: G 1 1/4" F
Das Flamco Flamcomat MP Steuermodul M20/G4 bietet eine umfassende und automatisierte Lösung für die effiziente Systempflege in Heizungs- und Kühlanlagen. Mit einer Nennleistung von 1,1 kW und einem Arbeitsdruckbereich von 2,0 bis 5,0 bar sorgt es für eine präzise Druckhaltung, Entgasung und Nachspeisung. Die intuitive Bedienung über das grafische Display und die vielfältigen Schnittstellen ermöglichen eine nahtlose Integration und einen zuverlässigen Betrieb.
Technische Daten
| Hersteller-Warengruppe | Druckhalte- und Nachspeiseautomaten |
| Hersteller-Serie | Flamcomat |
| Hersteller-Produktgruppe | Einzelpumpenanlage PN10 MM-M60 |
| Hersteller-Artikelnummer | 17945 |
| Hersteller | Flamco |
| Anschluss | Außengewinde zylindrisch BSPP (ISO 228-1) |
| Anschlussspannung | 230 |
| Artikelnummer | FLAMCO-17945 |
| Bauhöhe | 930 |
| Digitale Steuerungseinheit | ja |
| Doppelte Pumpe/Kompressoreinheit | nein |
| Druckstufe Artikel | PN 10 |
| EAN-13 | 8712874179455 |
| Elektrischer Anschluss | Anschlusskabel mit Stecker |
| Funktion Master/Slave | ja |
| Gewicht | 45,5 kg |
| Kompressor im Sockel | nein |
| Koppelbar | ja |
| Max Arbeitsdruck | 5 |
| Max Mediumtemperatur (Dauerbetrieb) | 70 |
| Mit austauschbarer Membran | nein |
| Mit Druckausdehnungsgefäß | nein |
| Nenndurchmesser Ausdehnungsanschluss | 1 Zoll (25) |
| Platzierung horizontal | ja |
| Rohraußendurchmesser Ausdehnungsanschluss | 48,3 |
| Wirkprinzip | Pumpe |
