Beschreibung

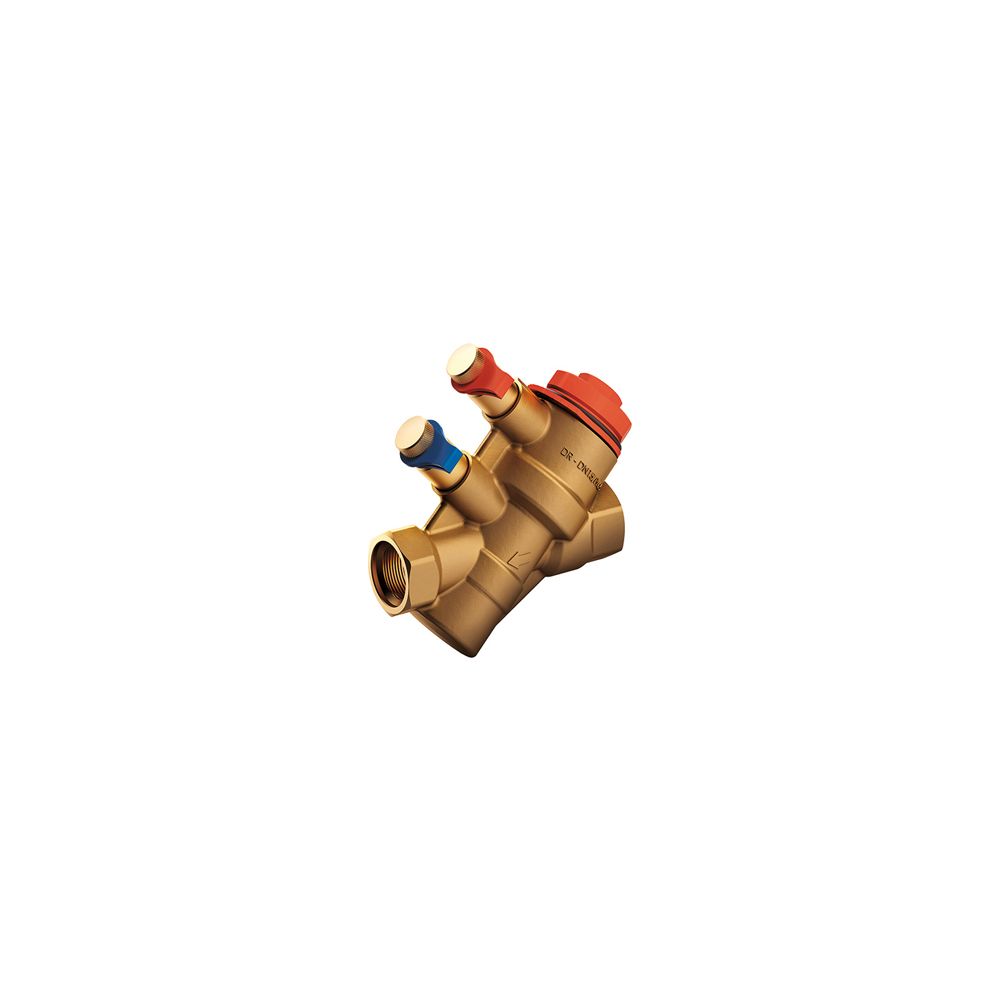

Flamco NexusValve Vivax DN 15S 1/2" 90-450l/h mit Meßnippeln
Der Flamco NexusValve Vivax DN 15S ist ein automatischer Volumenstrombegrenzer für Kälte- und Wärmekreisläufe. Er ermöglicht eine präzise und direkte Volumenstrom-Messung in einer Fluctusdüse mit festem Kv-Wert, ohne dass Beruhigungsstrecken erforderlich sind. Ausgestattet mit Messnippeln und einem Regelbereich von 90 bis 450 l/h, bietet dieses Ventil eine zuverlässige Lösung für die effiziente Steuerung von Flüssigkeitsströmen. Das Gehäuse und die Messanschlüsse bestehen aus entzinkungsbeständigem Messing CW602N.
Wie funktioniert die Volumenstrommessung des NexusValve Vivax?
Die Volumenstrommessung des NexusValve Vivax erfolgt präzise in einer Fluctusdüse mit festem Kv-Wert, ohne dass Beruhigungsstrecken erforderlich sind. Eine direkte Volumenstrom-Messung ist ohne die Eingabe der Ventilstellung möglich. Das System bietet eine Messgenauigkeit von +/- 3 Prozent, was eine verlässliche Überwachung und Steuerung der Durchflussraten ermöglicht.
Welche Materialeigenschaften zeichnen das Ventil aus?
Das Gehäuse und die Messanschlüsse des Volumenstrombegrenzers sind aus entzinkungsbeständigem Messing CW602N gefertigt, dessen Werkstoffgüte CuZn36Pb2As entspricht. Diese Materialwahl trägt zur Robustheit und Korrosionsbeständigkeit des Ventils bei. Die Ausführung als Feder-/Kartuschensystem unterstreicht die mechanische Zuverlässigkeit und Funktionalität des Produkts.
Welche Druck- und Temperaturbereiche werden abgedeckt?
Der Flamco NexusValve Vivax ist für eine Druckstufe von PN 25 ausgelegt und arbeitet zuverlässig in einem Arbeitsdruckbereich von 30-400 kPa. Die Betriebstemperatur kann zwischen -20 °C und +120 °C liegen, wodurch das Ventil für eine Vielzahl von Anwendungen in Kälte- und Wärmekreisläufen geeignet ist. Ein minimaler Druckunterschied von 30 kPa und ein maximaler Differenzdruck von 400 kPa werden unterstützt.
Welche Anschluss- und Einstellmöglichkeiten bietet das Produkt?
Der Volumenstrombegrenzer verfügt über einen 1/2 Zoll Innengewindeanschluss (zylindrisch BSPT-Rp nach ISO 7-1 / EN 10226-1). Die Voreinstellung des Volumenstroms erfolgt stufenlos direkt am Produkt. Das Ventil ist mit Messnippeln ausgestattet und eignet sich für Glykol sowie andere Flüssigkeiten. Der Anschluss für ein Bedienungselement ist als M30 x 1,5 ausgeführt, und die Klappencharakteristik ist gleichprozentig mit einer Hublänge von 3,5.
Technische Daten
- Nenndurchmesser: DN 15
- Anschluss: IG 1/2"
- Regelbereich Volumenstrom: 90-450 l/h
- Druckstufe: PN 25
- Arbeitsdruck: 30-400 kPa
- Betriebstemperatur: -20 °C bis +120 °C
- Messgenauigkeit: +/- 3%
- Werkstoff Gehäuse: Messing CW602N
- Bauhöhe: 111
- Länge: 95
Der Flamco NexusValve Vivax DN 15S ist ein leistungsstarker und präziser automatischer Volumenstrombegrenzer, der durch seine robuste Bauweise aus entzinkungsbeständigem Messing CW602N und seine hohe Messgenauigkeit überzeugt. Mit einem Regelbereich von 90-450 l/h und einer Druckstufe von PN 25 ist dieses Ventil eine zuverlässige Komponente für die effiziente und stabile Regelung von Kälte- und Wärmekreisläufen.
Technische Daten
| Hersteller-Warengruppe | Regelung |
| Hersteller-Serie | NexusValve |
| Hersteller-Produktgruppe | PICV ohne EQM, <= DN50 |
| Hersteller-Artikelnummer | MN80597.002 |
| Hersteller | Flamco |
| Anschluss Bedienungselement | M30 x 1,5 |
| Anschlüsse | Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1) |
| Arbeitslänge | 95 |
| Art der Druckkompensation | mechanisch |
| Artikelnummer | FLAMCO-MN80597.002 |
| Ausführung | Feder/Kartusche |
| Bauhöhe | 111 |
| Druckstufe Artikel | PN 25 |
| EAN-13 | 4016715066695 |
| Einstellmethode direkt am Produkt | ja |
| Einstellmethode über manuelles Programmiertool | nein |
| Einstellmethode über NFC (Near Field Communication) | nein |
| Einstellmethode über PC-Tool | nein |
| Geeignet für Flüssigkeiten | ja |
| Geeignet für Glykol | ja |
| Gewicht | 0,684 kg |
| Hublänge | 3,5 |
| Klappencharakteristik | gleichprozentig |
| Länge | 95 |
| Max Differenzdruck | 400 |
| Mediumtemperatur (Dauerbetrieb) | -20 - 120 |
| Min Druckunterschied | 30 |
| Mit Füll- und Entleerungshahn | nein |
| Mit Messnippel | ja |
| Nenndurchmesser | DN 15 |
| Volumenstrom | 0,09 - 0,45 |
| Voreinstellung Volumenstrom | ohne Schlagdämpfer |
| Werkstoff des Gehäuses | Messing |
| Werkstoffgüte | CuZn36Pb2As (CW602N) |
