Beschreibung

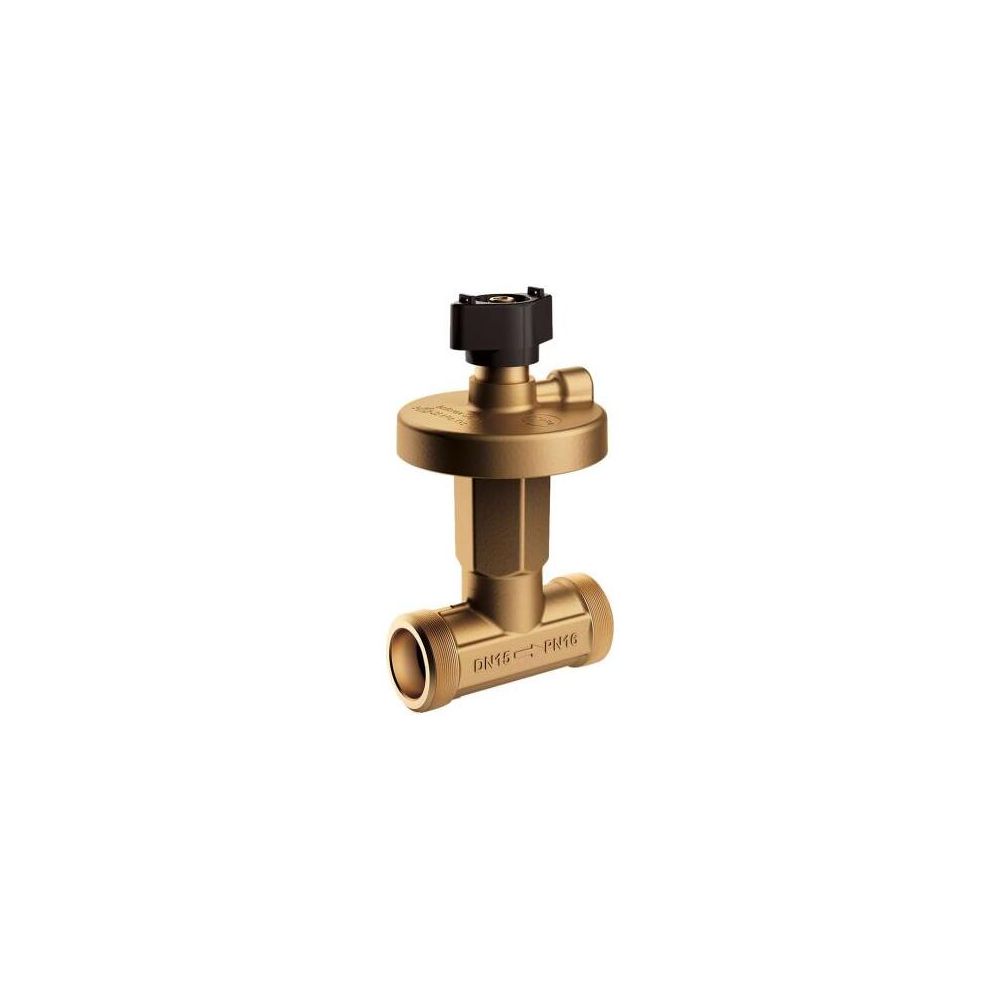

Flamco NexusValve Passim DN 15 1/2" Außengewinde 20-40 kPa
Der Flamco NexusValve Passim DN 15 ist ein automatischer Differenzdruckregler aus der Serie NexusValve, konzipiert für den Einsatz in Heiz- und Kühlsystemen. Er ermöglicht eine präzise Einstellung des Differenzdrucks im Bereich von 20-40 kPa und bietet Funktionen wie Entleerung und Absperrung, ohne die Voreinstellung zu ändern. Die Montage erfolgt im Rücklauf und erfordert keine Beruhigungsstrecken. Ein 1m Kapillar-Rohr mit 1/2" Außengewinde für den Vorlauf ist im Lieferumfang enthalten.
Wie funktioniert der NexusValve Passim?
Der NexusValve Passim (DP) ist ein membrangesteuerter Differenzdruckregler, dessen Differenzdruck über eine Voreinstellung oder optional mit einem Messcomputer in Verbindung mit einem Partnerventil Fluctus einstellbar ist. Das Gerät verfügt über eine Entleerungs- und Absperrfunktion, die eine Wartung ohne Änderung der vorgenommenen Einstellungen ermöglicht.
Für welche Systeme ist der Differenzdruckregler geeignet?
Dieser Differenzdruckregler ist speziell für den Einsatz in Heiz- und Kühlsystemen vorgesehen. Die Montage erfolgt unkompliziert im Rücklauf der Anlage und benötigt keine zusätzlichen Beruhigungsstrecken. Der Regler ist für eine Nennweite von DN 15 ausgelegt und abschließbar sowie mit Isolierung ausgestattet.
Aus welchen Materialien besteht der NexusValve Passim?
Das Gehäuse, der Sitz, der Konus und die mechanischen Teile des Differenzdruckreglers bestehen aus entzinkungsbeständigem Messing (CW602N). Die Feder ist aus Edelstahl gefertigt, während Dichtungen und Membran aus EPDM bestehen. Die Absperrung wird aus PPS gefertigt, was eine hohe Langlebigkeit und Korrosionsbeständigkeit fördert.
Technische Daten
- Nennweite: DN 15
- Anschluss: 1/2" Außengewinde
- Einstellbereich Differenzdruck: 20 - 40 kPa
- Druckstufe: PN 25
- Mediumtemperatur (Dauerbetrieb): -20 °C bis 120 °C
- Kurzzeitig Temperatur: 135 °C
- Max. Druckunterschied bei 20 °C: 250
- Max. Arbeitsdruck: 25
- Kvs-Wert: 1,6
- Bauhöhe: 102
Der Flamco NexusValve Passim DN 15 Differenzdruckregler bietet eine zuverlässige Lösung zur Differenzdruckregelung in Heiz- und Kühlsystemen. Mit einer Druckstufe von PN 25 und einem einstellbaren Bereich von 20-40 kPa sorgt er für eine stabile Systemleistung. Die robuste Konstruktion aus entzinkungsbeständigem Messing und die breite Mediumtemperaturspanne von -20 °C bis 120 °C unterstreichen die Qualität und Anpassungsfähigkeit dieses Reglers.
Lieferumfang
- 1x Flamco NexusValve Passim DN 15 Differenzdruckregler
- 1x 1m Kapillar-Rohr mit 1/2"AG
Technische Daten
| Hersteller-Warengruppe | Regelung |
| Hersteller-Serie | NexusValve |
| Hersteller-Produktgruppe | DPCV 20-40 kPa |
| Hersteller-Artikelnummer | MN80597.551 |
| Hersteller | Flamco |
| Abschließbar | ja |
| Anschluss 1 | Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1) |
| Anschluss 2 | Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1) |
| Artikelnummer | FLAMCO-MN80597.551 |
| Bauhöhe | 102 |
| Druckstufe Artikel | PN 25 |
| Druckstufe Flansch | PN 25 |
| Druckunterschied einstellbar | ja |
| EAN-13 | 4016715065346 |
| Einstellbereich | 20 - 40 |
| Gewicht | 0,694 kg |
| Kvs-Wert | 1,6 |
| Max Arbeitsdruck | 25 |
| Max Druckunterschied bei 20 °C | 250 |
| Mediumtemperatur (Dauerbetrieb) | -20 - 120 |
| Membrangesteuert | ja |
| Messanschluss | ohne |
| Mit Entleerungsventil | nein |
| Mit Impulsleitung | nein |
| Mit Isolierung | ja |
| Mit Kupplungsanschluss 1 | nein |
| Mit Kupplungsanschluss 2 | nein |
| Mit Mengenbegrenzer | nein |
| Sollwertanzeige | nein |
| Werkstoff des Gehäuses | Messing |
| Werkstoffgüte | Messing, entzinkungsbeständig (DZR) |
| Winkel der Spindel | 90 |
