Beschreibung

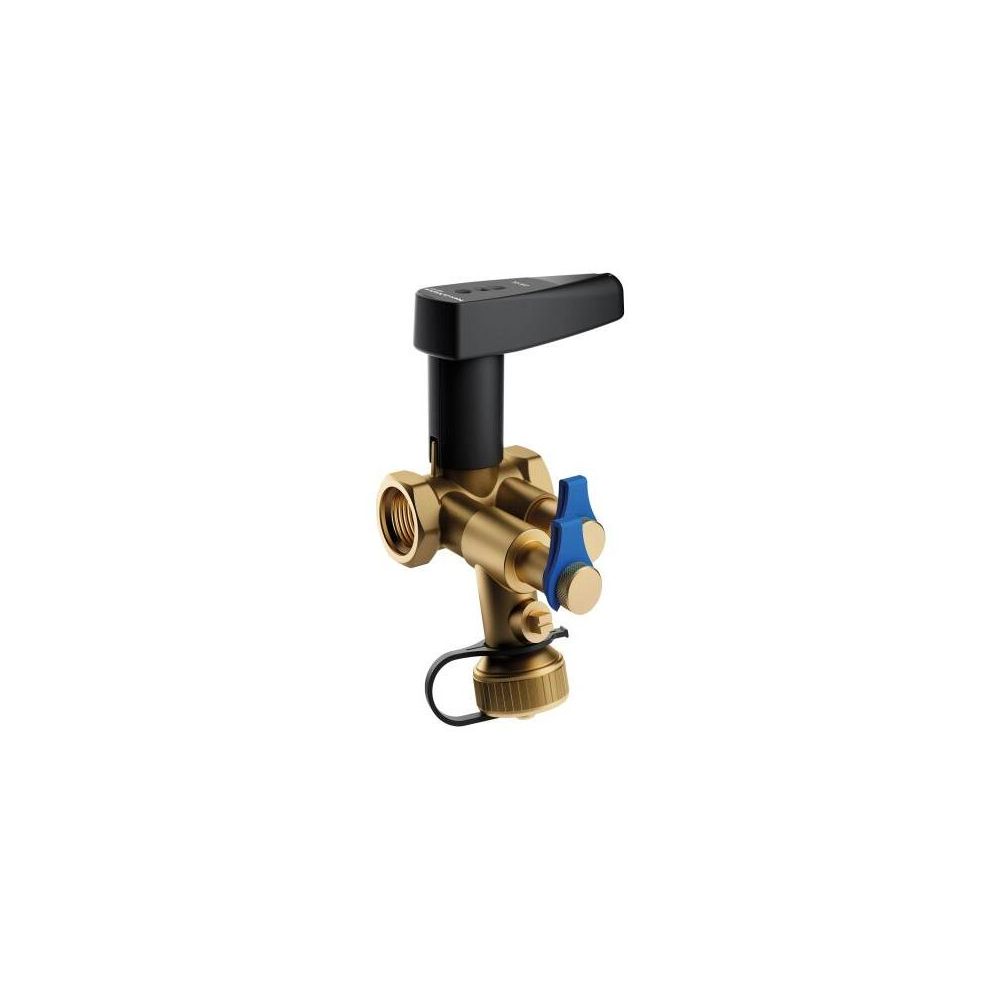

Flamco NexusValve Vertex DN 25 1" Innengewinde 84-2.170l/h mit Entleerung
Der Flamco NexusValve Vertex DN 25 ist ein kombiniertes Strangregulier- und Absperrventil, das für den Einsatz in Kälte- und Wärmekreisläufen konzipiert wurde. Mit einem 1" Innengewinde und einem Nenndurchmesser von DN 25 ermöglicht es eine präzise Durchflussregulierung im Bereich von 84 bis 2.170 l/h. Die integrierte Entleerungsfunktion und die Möglichkeit zur Messung, Einstellung und Absperrung in beiden Durchflussrichtungen unterstreichen die Vielseitigkeit dieses Ventils.
Wie funktioniert die Durchflussregulierung und der Abgleich?
Das NexusValve Vertex ermöglicht eine präzise Durchflussregulierung durch eine stufenlos einstellbare Blende mit variablem Kv-Wert. Die Messung erfolgt über das Druckdifferenzprinzip, was eine genaue Erfassung der Strömungsverhältnisse sicherstellt. Der hydraulische Abgleich ist statisch. Eine Besonderheit ist die bidirektionale Funktionalität: Messen, Einstellen und Absperren sind in beiden Durchflussrichtungen möglich, ohne eine vorgeschriebene Durchflussrichtung beachten zu müssen. Der Kv-Wert ist von 0 bis 7,46 einstellbar, der Kvs-Wert beträgt 7,46.
Welche Materialien ermöglichen die Langlebigkeit?
Für eine hohe Beständigkeit und Langlebigkeit ist das Gehäuse des Ventils aus entzinkungsbeständigem Messing CW602N (CuZn36Pb2As) gefertigt. Auch die Fluctus-Spindel, die Kugel und die Regulierschraube bestehen aus diesem hochwertigen Material, wobei Kugel und Regulierschraube zusätzlich verchromt sind. Die Absperrung erfolgt zuverlässig über einen Kugelhahn. Die Messanschlüsse sind ebenfalls aus entzinkungsbeständigem Messing CW602N gefertigt, und O-Ringe aus EPDM sorgen für eine dauerhafte Abdichtung. Die Betätigung erfolgt über einen robusten Handgriff aus PA6.6. Das Ventil ist mit Isolierung ausgestattet.
Für welche Einsatzbereiche und Betriebsbedingungen ist das Ventil geeignet?
Das Flamco NexusValve Vertex DN 25 ist für einen breiten Temperaturbereich von -20 °C bis 120 °C ausgelegt und eignet sich für Heizungswasser. Mit einer Druckstufe von PN 25 und einem maximalen Arbeitsdruck von 25 ist es für anspruchsvolle Anwendungen in Kälte- und Wärmekreisläufen geeignet. Die Bedienung ist für Handbedienung vorgesehen; eine motorisierte Steuerung wird nicht unterstützt. Ein Entleerungsventil ist integriert.
Technische Daten
- Nenndurchmesser: DN 25
- Anschluss: 1" Innengewinde
- Druckstufe: PN 25
- Kvs-Wert: 7,46
- Kv-Wert: 0 - 7,46
- Mediumtemperatur (Dauerbetrieb): -20 °C bis 120 °C
- Werkstoff Gehäuse: Messing CW602N (CuZn36Pb2As)
- Hydraulischer Abgleich: statisch
- Mit Entleerungsventil: ja
- Mit Isolierung: ja
- Max. Arbeitsdruck: 25
- Max. Druckunterschied bei 20 °C: 25
Das Flamco NexusValve Vertex DN 25 bietet als kombiniertes Strangregulier- und Absperrventil eine zuverlässige Lösung für die präzise Steuerung von Kälte- und Wärmekreisläufen. Die robuste Konstruktion aus entzinkungsbeständigem Messing CW602N, die hohe Druckstufe von PN 25 und der breite Temperaturbereich von -20 °C bis 120 °C tragen zu einer langen Lebensdauer und hohen Betriebssicherheit bei. Mit einem Kvs-Wert von 7,46 und der Möglichkeit zur bidirektionalen Messung und Absperrung ist es eine effiziente Komponente für den statischen hydraulischen Abgleich.
Technische Daten
| Hersteller-Warengruppe | Strangregulierventile |
| Hersteller-Serie | NexusValve |
| Hersteller-Produktgruppe | Variable Orifice Valve (VODRV) |
| Hersteller-Artikelnummer | MN80597.708 |
| Hersteller | Flamco |
| Anschluss 1 | Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1) |
| Anschluss 2 | Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1) |
| Arbeitslänge Anschluss 1 | 0 |
| Arbeitslänge Anschluss 2 | 0 |
| Artikelnummer | FLAMCO-MN80597.708 |
| Bedienhöhe | 155 |
| Druckstufe Artikel | PN 25 |
| Druckstufe Flansch | PN 25 |
| Durchmesser Handrad | 75 |
| EAN-13 | 4016715065711 |
| Geeignet für Handbedienung | ja |
| Geeignet für Heizungswasser | ja |
| Geeignet für Leitungswasser | nein |
| Geeignet für warmes Trinkwasser | nein |
| Gewicht | 0,8 kg |
| Hublänge | 83 |
| Hydraulischer Abgleich | statisch |
| KV-Wert | 0 - 7,46 |
| Kvs-Wert | 7,46 |
| Länge Anschluss 1 | 0 |
| Länge Anschluss 2 | 0 |
| Länge Bedienungselement | 275 |
| Max Arbeitsdruck | 25 |
| Max Druckunterschied bei 20 °C | 25 |
| Mediumtemperatur (Dauerbetrieb) | -20 - 120 |
| Messprinzip | Druckdifferenz |
| Mit Entleerungsventil | ja |
| Mit Impulsleitungsanschluss | nein |
| Mit Isolierung | ja |
| Mit Kupplungsanschluss 1 | nein |
| Mit Kupplungsanschluss 2 | nein |
| Mit Messanschluss | nein |
| Mit Messnippel | ja |
| Mit Standanzeiger | ja |
| Mit Thermometer | nein |
| Mit verlängerten Messnippeln | nein |
| Motorgesteuert | nein |
| Nenndurchmesser | DN 25 |
| Oberflächenschutz | unbehandelt |
| Rohraußendurchmesser | 25 |
| Thermostatisch | nein |
| Venturi-Düse | nein |
| Voreinstellung plombier-/blockierbar | nein |
| Werkstoff des Gehäuses | Messing |
| Werkstoffgüte | CuZn36Pb2As (CW602N) |
| Winkel der Spindel | 90 |
