Beschreibung

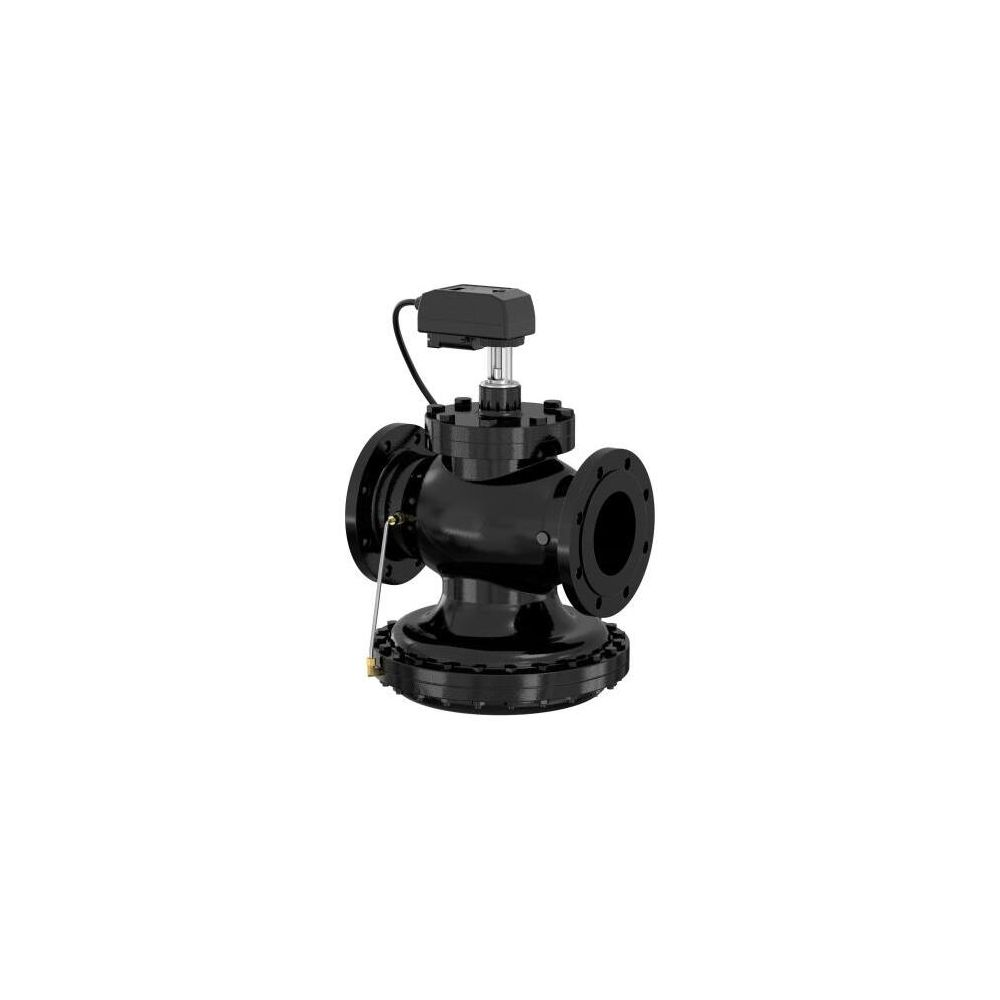

Flamco NexusValve Vivax DN 125 LF Flansch, PN 16, 15-90m3/h, 30-400kPa
Der Flamco NexusValve Vivax DN 125 LF ist ein automatischer, differenzdruckunabhängiger Volumenstromregler, der speziell für den Einsatz in Kälte- und Wärmekreisläufen konzipiert wurde. Dieses Gerät bietet einen frei programmierbaren Regelantrieb mit Stellungsrückmeldung und ermöglicht eine präzise Steuerung des Volumenstroms. Mit einem Regelbereich von 15 bis 90 m³/h und einem Arbeitsdifferenzdruck von 30 bis 400 kPa ist der Regler vielseitig einsetzbar. Der Anschluss erfolgt über einen Flansch PN16 bei einer Nennweite von DN 125.
Wie erfolgt die präzise Steuerung des Volumenstroms?
Der Volumenstromregler verfügt über einen frei programmierbaren Regelantrieb, der mit 24VAC/DC betrieben wird. Die Steuerung kann über verschiedene Signale erfolgen, darunter 0-10VDC, 0(4)-20 mA, AUF/ZU oder 3-Punkt. Eine integrierte Stellungsrückmeldung ermöglicht die kontinuierliche Überwachung der Ventilposition. Für die Bedienung und Anzeige ist ein Tastenfeld sowie eine digitale, permanente Anzeige für Volumenstrom und weitere Parameter vorhanden. Die Einstellung des Volumenstroms ist direkt am Produkt oder über ein PC-Tool möglich.
Welche Materialien und Anschlüsse kennzeichnen den NexusValve Vivax?
Das Ventil-Gehäuse des NexusValve Vivax besteht aus hochwertigem Gusseisen (EN-GJS-450), was zu einer robusten und langlebigen Konstruktion beiträgt. Der Anschluss erfolgt über einen Flansch mit der Druckstufe PN16, passend für die Nennweite DN 125. Eine mechanische Druckkompensation ist integriert. Der Regler ist mit einem Füll- und Entleerungshahn sowie Messnippeln ausgestattet.
Für welche Betriebsbedingungen ist der Volumenstromregler geeignet?
Der Flamco NexusValve Vivax ist für einen Arbeitsdifferenzdruck von 30 bis 400 kPa ausgelegt und kann in einem Betriebstemperaturbereich von +5 °C bis +120 °C eingesetzt werden. Der Regelbereich für den Volumenstrom liegt zwischen 15 und 90 m³/h. Es ist wichtig zu beachten, dass das Gerät nicht für Glykol geeignet ist. Die Klappencharakteristik ist gleichprozentig, die Voreinstellung des Volumenstroms erfolgt ohne Schlagdämpfer.
Technische Daten
- Nenndurchmesser: DN 125
- Druckstufe Artikel: PN 16
- Volumenstrom (Regelbereich): 15 - 90 m³/h
- Arbeitsdifferenzdruck: 30 - 400 kPa
- Mediumtemperatur (Dauerbetrieb): 5 - 120 °C
- Werkstoff des Gehäuses: Gusseisen (EN-GJS-450)
- Bauhöhe: 611
- Länge: 400
- Hublänge: 24
- Art der Druckkompensation: mechanisch
Der Flamco NexusValve Vivax DN 125 bietet eine zuverlässige und präzise Volumenstromregelung für Kälte- und Wärmekreisläufe. Mit seinem robusten Gusseisengehäuse, dem breiten Regelbereich von 15 bis 90 m³/h und der Fähigkeit, Differenzdrücke von 30 bis 400 kPa zu handhaben, ist er eine leistungsstarke Komponente für anspruchsvolle Anlagen. Die flexible Steuerung über den 24VAC/DC-Regelantrieb und die direkte Einstellmöglichkeit am Produkt ermöglichen eine einfache Integration und Bedienung.
Technische Daten
| Hersteller-Warengruppe | Regelung |
| Hersteller-Serie | NexusValve |
| Hersteller-Produktgruppe | PICV ohne EQM, >= DN50 |
| Hersteller-Artikelnummer | MN80597.044 |
| Hersteller | Flamco |
| Anschluss Bedienungselement | mit Adapter |
| Anschlüsse | Flansch |
| Arbeitslänge | 400 |
| Art der Druckkompensation | mechanisch |
| Artikelnummer | FLAMCO-MN80597.044 |
| Bauhöhe | 611 |
| Druckstufe Artikel | PN 16 |
| EAN-13 | 4016715069634 |
| Einstellmethode direkt am Produkt | ja |
| Einstellmethode über manuelles Programmiertool | nein |
| Einstellmethode über NFC (Near Field Communication) | nein |
| Einstellmethode über PC-Tool | ja |
| Geeignet für Flüssigkeiten | ja |
| Geeignet für Glykol | nein |
| Gewicht | 23,75 kg |
| Hublänge | 24 |
| Klappencharakteristik | gleichprozentig |
| Länge | 400 |
| Max Differenzdruck | 400 |
| Mediumtemperatur (Dauerbetrieb) | 5 - 120 |
| Min Druckunterschied | 30 |
| Mit Füll- und Entleerungshahn | ja |
| Mit Messnippel | ja |
| Nenndurchmesser | DN 125 |
| Volumenstrom | 15 - 90 |
| Voreinstellung Volumenstrom | ohne Schlagdämpfer |
| Werkstoff des Gehäuses | Gusseisen |
