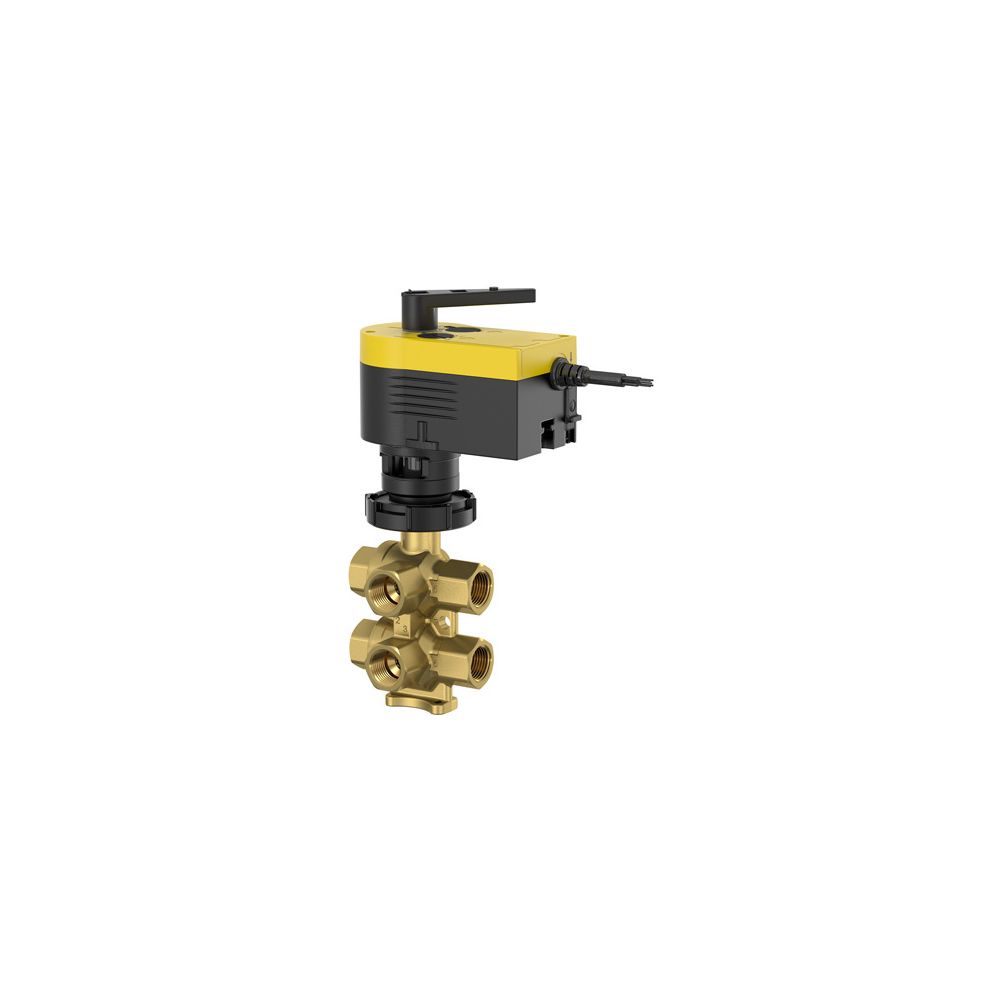

Flamco Stellantrieb 24V für NexusValve Tribus

Der Flamco Stellantrieb 24V für NexusValve Tribus ist ein elektrischer Drehantrieb, der zur präzisen Betätigung von Kugelhähnen und Mehrwegeventilen entwickelt wurde. Mit einer Betriebsspannung von 24V50Hz, einem Drehwinkel von 90 Grad und einem Drehmoment von 8 Nm bietet er eine zuverlässige Lösung für Anwendungen, die eine Steuerung über ein 0-10V Signal oder einen schaltenden Ausgang (2- oder 3-Punkt-Steuerung) erfordern.

Welche Steuerungsmöglichkeiten bietet der Stellantrieb?

Der Stellantrieb ermöglicht eine flexible Ansteuerung über ein 0-10V Steuersignal oder einen schaltenden Ausgang, der sowohl eine 2-Punkt- als auch eine 3-Punkt-Steuerung unterstützt. Am Motor lassen sich zudem verschiedene Kennlinien einstellen, darunter linear, quadratisch und gleichprozentig, um eine präzise Anpassung an die jeweilige Anwendung zu ermöglichen. Die Laufzeit des Antriebs ist ebenfalls konfigurierbar und kann auf 35s, 60s oder 120s eingestellt werden.

Wie erfolgt die Installation und welche Schutzmerkmale besitzt der Stellantrieb?

Die Montage des Stellantriebs mit einem Ventil oder Kugelhahn gestaltet sich werkzeugfrei und unkompliziert. Die empfohlene Einbaulage ist stehend senkrecht bis waagerecht, wobei eine hängende Installation nicht vorgesehen ist. Der Stellantrieb ist nach EN60529 mit der Schutzart IP54 klassifiziert, was einen Schutz gegen Staub und Spritzwasser aus allen Richtungen bietet. Ein 1,2 Meter langes Anschlusskabel mit 5x0,5qmm Querschnitt ist bereits integriert. Der Betrieb ist in einer Umgebungstemperatur von -10 bis 55 Grad Celsius möglich. Eine elektronische, kraftabhängige Motorabschaltung trägt zur Betriebssicherheit bei.

Welche Vorteile bietet das Getriebe des Stellantriebs?

Das Getriebe des Stellantriebs ist wartungsfrei konzipiert, was den Instandhaltungsaufwand minimiert. Für den Fall eines Stromausfalls oder bei Wartungsarbeiten kann das Getriebe mittels eines Handhebels ausgerastet werden, um einen manuellen Betrieb zu ermöglichen. Dies erhöht die Flexibilität und Betriebssicherheit des Systems.

Technische Daten

• Betriebsspannung: 24V50Hz
• Steuersignal: 0-10V oder schaltender Ausgang (2- oder 3-Punkt-Steuerung)
• Drehwinkel: 90 Grad
• Drehmoment: 8 Nm
• Laufzeit einstellbar: 35s, 60s, 120s
• Einbaulage: stehend (senkrecht bis waagerecht, nicht hängend)
• Schutzart: IP54 nach EN60529
• Anschlusskabel: 1,2m, 5x0,5qmm
• Umgebungstemperatur: -10 bis 55 Grad C
• Maße (BxHxT): 70 x 137,5 x 161,7 mm

Der Flamco Stellantrieb 24V für NexusValve Tribus ist eine robuste und anpassungsfähige Lösung für die präzise Steuerung von Ventilen. Mit seiner 24V50Hz Spannung, dem 8 Nm Drehmoment und der Schutzart IP54 ist er für anspruchsvolle Umgebungen geeignet. Die vielfältigen Einstellmöglichkeiten für Kennlinie und Laufzeit sowie die Möglichkeit des manuellen Betriebs unterstreichen die Funktionalität dieses elektrischen Drehantriebs.
