Beschreibung

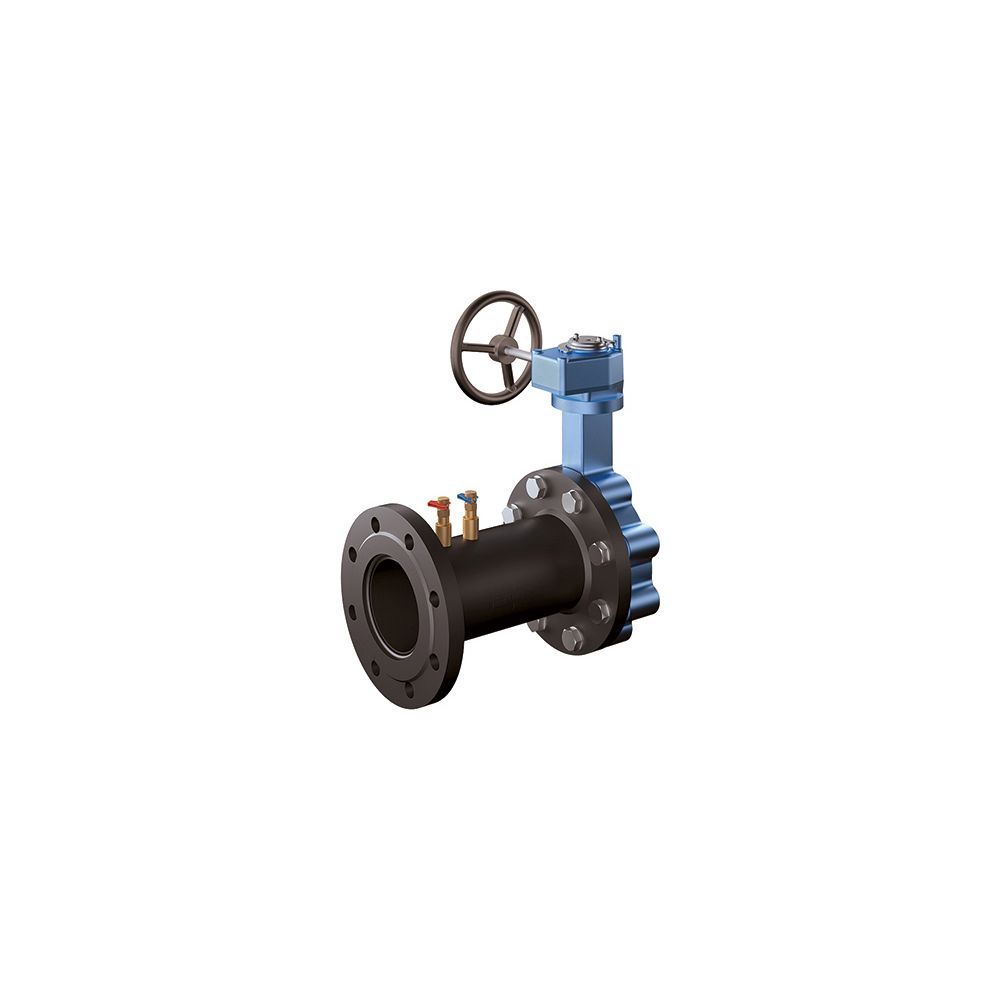

Flamco NexusValve Fluctus DN 300 Flansch, PN 16, 259-814m3/h
Der Flamco NexusValve Fluctus FODRV ist ein kombiniertes statisches Strangregulier- und Absperrventil, das speziell für Kälte- und Wärmekreisläufe entwickelt wurde. Mit einer Nennweite von DN 300 und einem Regelbereich von 259-814 m3/h ermöglicht es eine präzise Volumenstrom-Messung in einer Fluctusdüse mit festem Kv-Wert. Der Einbau ist ohne Beruhigungsstrecken möglich, was die Installation vereinfacht.
Welche Funktionen bietet das NexusValve Fluctus FODRV?
Das NexusValve Fluctus FODRV ist ein kombiniertes statisches Strangregulier- und Absperrventil, das für den Einsatz in Kälte- und Wärmekreisläufen konzipiert ist. Es ermöglicht den hydraulischen Abgleich und das Absperren im Strang. Die Messung erfolgt in einer Fluctusdüse mit festem Kv-Wert.
Wie funktioniert die Volumenstrommessung?
Die Volumenstrommessung erfolgt über das Messprinzip Druckdifferenz in der integrierten Fluctusdüse. Eine präzise Erfassung des Volumenstroms ist mit einer Messgenauigkeit von +/- 3% möglich. Die innovative Technologie erlaubt die Messung, ohne dass die aktuelle Ventilstellung manuell eingegeben werden muss. Messanschlüsse aus entzinkungsbeständigem Messing CW602N sind vorhanden.
Aus welchen Materialien besteht das Ventil?
Das Gehäuse des Ventils besteht aus C-Stahl. Die Regulier-Absperrklappe ist mit einem Anflanschgehäuse aus EN-JL 1024 ausgestattet. Eine Manschette aus EPDM sowie eine Scheibe und Welle aus Edelstahl ergänzen die robuste Bauweise. Der Oberflächenschutz ist unbehandelt.
Welche Betätigungsoptionen bietet das Ventil?
Die Betätigung des Ventils erfolgt über ein Untersetzungsgetriebe, das eine Feineinstellung des Volumenstroms ermöglicht. Eine MemoryStop-Funktion ist ebenfalls integriert, um eine einfache Wiederherstellung zuvor eingestellter Positionen sicherzustellen. Das Ventil ist für die Handbedienung geeignet.
Welche Anschlüsse und Betriebsdaten sind relevant?
Der Anschluss erfolgt über Flansch PN10/16. Die Nennweite beträgt DN 300. Für den Dauerbetrieb ist eine Mediumtemperatur von -20 bis 120 °C angegeben.
Technische Daten
- Nennweite: DN 300
- Regelbereich: 259-814 m3/h
- Anschluss: Flansch PN10/16
- Messprinzip: Druckdifferenz
- Messgenauigkeit: +/- 3%
- Gehäusematerial: C-Stahl
- Manschette: EPDM
- Scheibe/Welle: Edelstahl
- Messanschlüsse: Messing CW602N
- Mediumtemperatur (Dauerbetrieb): -20 bis 120 °C
- Hydraulischer Abgleich: statisch
Das Flamco NexusValve Fluctus FODRV ist eine zuverlässige Lösung für den statischen hydraulischen Abgleich in Kälte- und Wärmekreisläufen. Es kombiniert Strangregulierung und Absperrfunktion effizient. Mit seiner robusten Bauweise aus C-Stahl und Edelstahl, der präzisen Volumenstrom-Messung im Bereich von 259-814 m3/h und der einfachen Handhabung durch das Untersetzungsgetriebe bietet es eine hohe Betriebssicherheit und Installationsflexibilität. Die Mediumtemperatur ist für den Dauerbetrieb von -20 bis 120 °C ausgelegt.
Technische Daten
| Hersteller-Warengruppe | Strangregulierventile |
| Hersteller-Serie | NexusValve |
| Hersteller-Produktgruppe | Fixed Orifice Double Reg. Valve (FODRV) |
| Hersteller-Artikelnummer | MN80597.478 |
| Hersteller | Flamco |
| Anschluss 1 | Flansch |
| Anschluss 2 | Flansch |
| Artikelnummer | FLAMCO-MN80597.478 |
| Druckstufe Artikel | PN 16 |
| Druckstufe Flansch | PN 16 |
| EAN-13 | 4016715067388 |
| Geeignet für Handbedienung | ja |
| Geeignet für Heizungswasser | ja |
| Geeignet für Leitungswasser | nein |
| Geeignet für warmes Trinkwasser | nein |
| Gewicht | 119 kg |
| Hydraulischer Abgleich | statisch |
| KV-Wert | 0 - 4570 |
| Kvs-Wert | 4570 |
| Max Arbeitsdruck | 16 |
| Mediumtemperatur (Dauerbetrieb) | -20 - 120 |
| Messprinzip | Druckdifferenz |
| Mit Entleerungsventil | nein |
| Mit Impulsleitungsanschluss | nein |
| Mit Kupplungsanschluss 1 | nein |
| Mit Kupplungsanschluss 2 | nein |
| Mit Messanschluss | nein |
| Mit Messnippel | ja |
| Mit Thermometer | nein |
| Mit verlängerten Messnippeln | nein |
| Motorgesteuert | nein |
| Nenndurchmesser | DN 300 |
| Oberflächenschutz | unbehandelt |
| Rohraußendurchmesser | 300 |
| Thermostatisch | nein |
| Voreinstellung plombier-/blockierbar | nein |
| Werkstoff des Gehäuses | Messing |
| Werkstoffgüte | CuZn36Pb2As (CW602N) |
