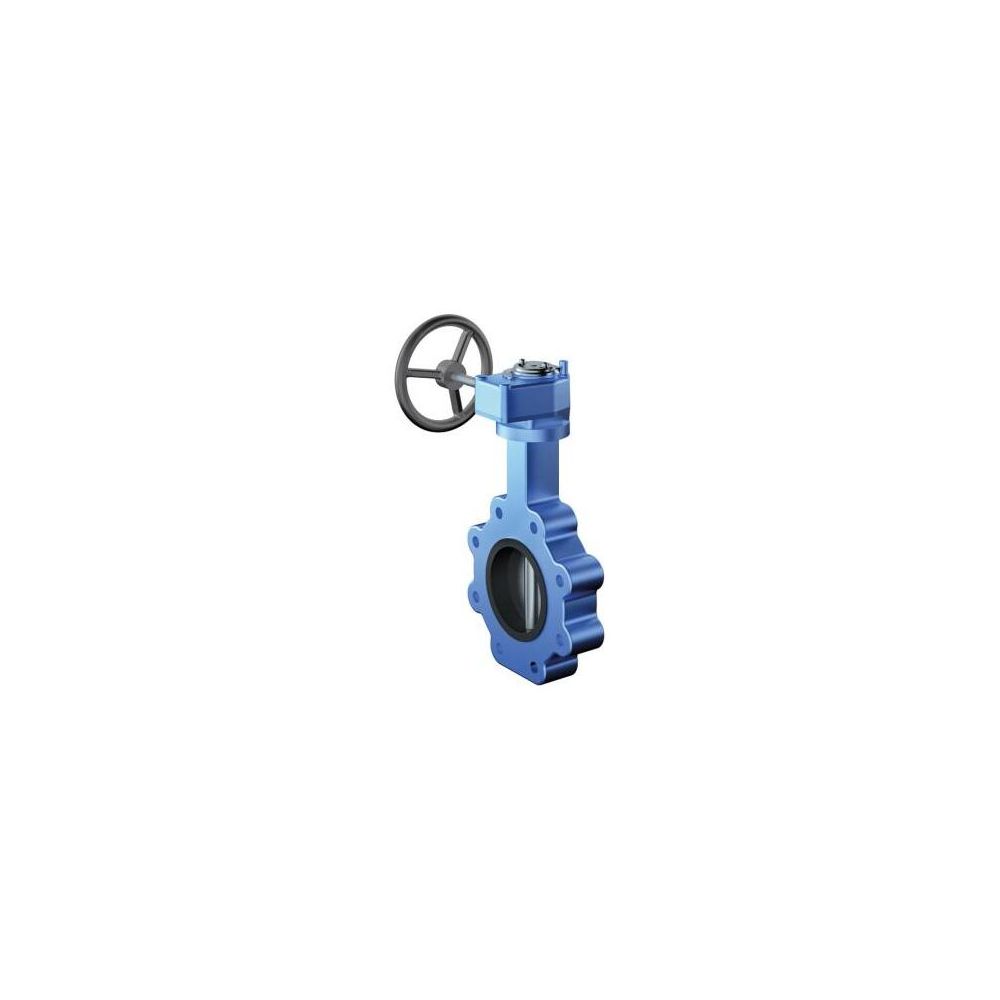

Flamco NexusValve Brevis Anflanschabsperrklappe DN 80 Kvs 237 PN 10/16
Die Flamco NexusValve Brevis Anflanschabsperrklappe DN 80 Kvs 237 PN 10/16 ist eine robuste und präzise Strangregulierkomponente für Heizungsanlagen. Sie verfügt über ein Anflanschgehäuse aus Gusseisen (EN JL -1024) mit Gewindeaugen, eine EPDM-Manschette sowie eine Scheibe und Welle aus Edelstahl. Die Betätigung erfolgt über ein Untersetzungsgetriebe mit MemoryStop, was eine kontrollierte Einstellung ermöglicht. Diese Absperrklappe ist für einen Betriebstemperaturbereich von -20 °C bis +120 °C und einen maximalen Betriebsdruck von 16 bar ausgelegt.
Welche Materialien und Bauweise zeichnen die Absperrklappe aus?
Das Anflanschgehäuse der Flamco NexusValve Brevis besteht aus Gusseisen EN JL -1024 und ist mit Gewindeaugen versehen. Für die Dichtung kommt eine EPDM-Manschette zum Einsatz, während die Scheibe und die Welle aus Edelstahl gefertigt sind. Diese Materialkombination bietet eine hohe Beständigkeit und Langlebigkeit im Betrieb. Der Oberflächenschutz des Gehäuses ist lackiert.
Wie erfolgt die Betätigung und welche Anschlüsse sind verfügbar?
Die Betätigung der Absperrklappe erfolgt über ein Untersetzungsgetriebe mit MemoryStop. Dies ermöglicht eine präzise und wiederholgenaue Einstellung der Klappenposition. Der Anschluss der Absperrklappe erfolgt über Flansche und ist für die Druckstufen PN 10 und PN 16 ausgelegt. Der Winkel der Spindel beträgt 90 Grad, was eine klare Anzeige der Klappenstellung ermöglicht. Ein Standanzeiger ist ebenfalls vorhanden.
Für welche Anwendungen und Betriebsbedingungen ist die Absperrklappe geeignet?
Die Flamco NexusValve Brevis Anflanschabsperrklappe ist speziell für den Einsatz mit Heizungswasser konzipiert und ermöglicht einen statischen hydraulischen Abgleich. Der Betriebstemperaturbereich liegt zwischen -20 °C und +120 °C, und der maximale Betriebsdruck beträgt 16 bar. Sie ist nicht für warmes Trinkwasser oder Leitungswasser geeignet und verfügt weder über ein Entleerungsventil noch über Messanschlüsse oder eine Isolierung. Eine plombier- oder blockierbare Voreinstellung ist nicht vorgesehen.
Technische Daten
- Nenndurchmesser: DN 80
- Kvs-Wert: 237
- Druckstufe Artikel: PN 16
- Anschluss Flansch: PN 10/16
- Mediumtemperatur (Dauerbetrieb): -20 °C bis +120 °C
- Max. Betriebsdruck: 16 bar
- Werkstoff Gehäuse: Gusseisen EN JL -1024
- Werkstoff Manschette: EPDM
- Werkstoff Scheibe/Welle: Edelstahl
- Oberflächenschutz: lackiert
- Hydraulischer Abgleich: statisch
- Winkel der Spindel: 90
Die Flamco NexusValve Brevis Anflanschabsperrklappe DN 80 mit einem Kvs-Wert von 237 bietet eine zuverlässige Lösung für Heizungsanlagen. Das robuste Gehäuse aus Gusseisen (EN JL -1024) und die Edelstahlkomponenten sorgen für eine lange Lebensdauer. Mit einer maximalen Druckstufe von PN 16 und einem weiten Temperaturbereich von -20 °C bis +120 °C ist sie für vielfältige Anforderungen im Bereich Heizungswasser ausgelegt. Das Untersetzungsgetriebe mit MemoryStop ermöglicht eine präzise und sichere Bedienung.
Technische Daten
| Hersteller-Warengruppe | Strangregulierventile |
| Hersteller-Serie | NexusValve |
| Hersteller-Produktgruppe | Absperrkugelhähne voreingestellt |
| Hersteller-Artikelnummer | MN80597.4720 |
| Hersteller | Flamco |
| Anschluss 1 | Flansch |
| Anschluss 2 | Flansch |
| Artikelnummer | FLAMCO-MN80597.4720 |
| Druckstufe Artikel | PN 16 |
| EAN-13 | 4016715067272 |
| Geeignet für Handbedienung | ja |
| Geeignet für Heizungswasser | ja |
| Geeignet für Leitungswasser | nein |
| Geeignet für warmes Trinkwasser | nein |
| Gewicht | 6,065 kg |
| Hydraulischer Abgleich | statisch |
| Kvs-Wert | 237 |
| Mediumtemperatur (Dauerbetrieb) | -20 - 120 |
| Mit Entleerungsventil | nein |
| Mit Impulsleitungsanschluss | nein |
| Mit Isolierung | nein |
| Mit Kupplungsanschluss 1 | nein |
| Mit Kupplungsanschluss 2 | nein |
| Mit Messanschluss | nein |
| Mit Messnippel | nein |
| Mit Standanzeiger | ja |
| Mit Thermometer | nein |
| Mit verlängerten Messnippeln | nein |
| Motorgesteuert | nein |
| Nenndurchmesser | DN 80 |
| Oberflächenschutz | lackiert |
| Thermostatisch | nein |
| Voreinstellung plombier-/blockierbar | nein |
| Werkstoff des Gehäuses | Messing |
| Winkel der Spindel | 90 |
