Beschreibung

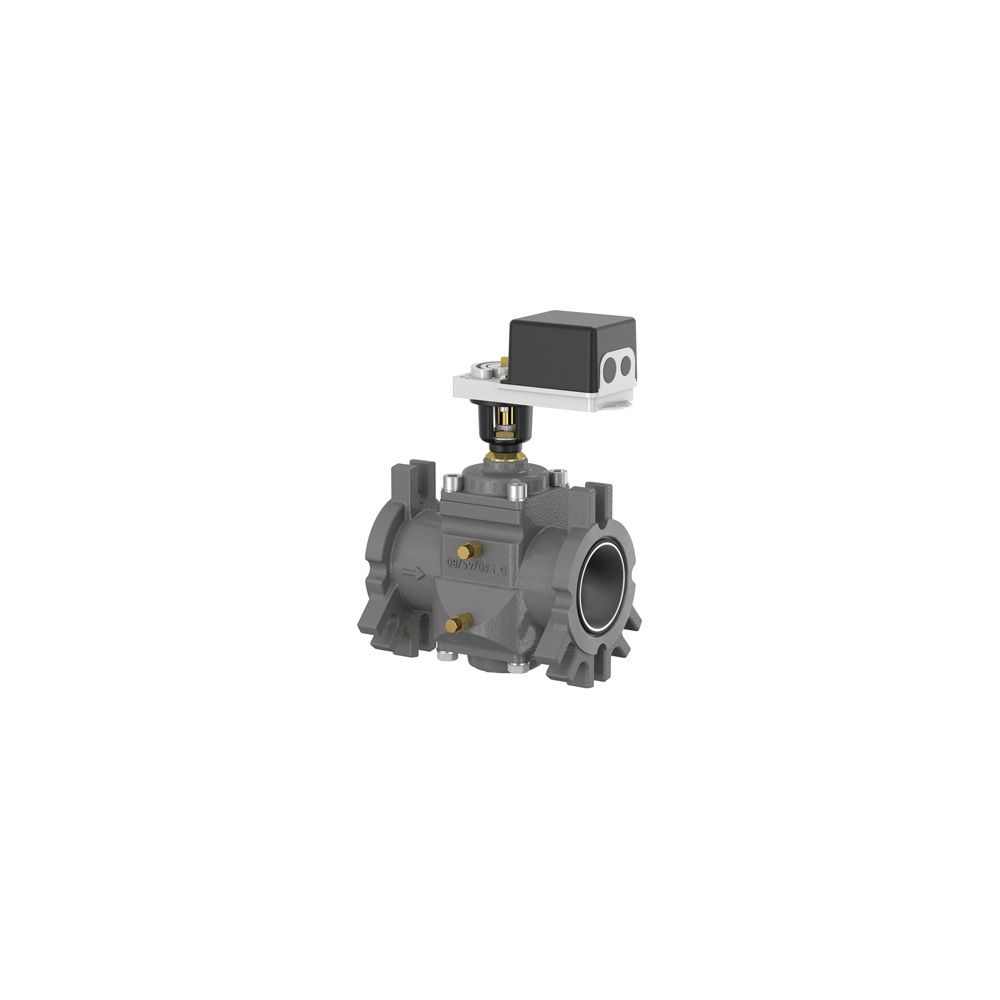

Flamco NexusValve Vivax DN 65/80 S PN 10-40, 9,24-25,7m3/h, 35 - 400 kPa
Der Flamco NexusValve Vivax DN 65/80 S ist ein automatischer differenzdruckunabhängiger Volumenstromregler für Kälte- und Wärmekreisläufe. Dieses Kugelregelventil ermöglicht eine präzise Regelung des Volumenstroms im Bereich von 9,24 bis 25,7 m³/h bei einem Arbeitsdifferenzdruck von 35 bis 400 kPa. Ausgestattet mit einem frei programmierbaren Regelantrieb und einer digitalen Anzeige, bietet es eine zuverlässige Lösung für anspruchsvolle Anwendungen.
Wie funktioniert der NexusValve Vivax SM3.1?
Der NexusValve Vivax SM3.1 verfügt über einen frei programmierbaren Regelantrieb, der mit 24VAC/DC betrieben wird. Die Steuerung erfolgt über Signale wie 0-10VDC, 0(4)-20 mA, AUF/ZU oder 3-Punkt. Eine Stellungsrückmeldung ist integriert, und die Stellzeit für AUF/ZU beträgt 190 Sekunden. Ein Tastenfeld und eine digitale Anzeige ermöglichen die permanente Ablesung des Volumenstroms sowie weiterer relevanter Parameter direkt am Gerät.
Welche technischen Merkmale zeichnen das Ventil aus?
Das Ventil-Gehäuse des NexusValve Vivax besteht aus EN-GJL-400 und ist mit Messanschlüssen ausgestattet. Es ist für einen maximalen Schließdruck von 6 bar und einen Arbeitsdifferenzdruck von bis zu 4 bar ausgelegt. Die Betriebstemperatur liegt in einem Bereich von -20 °C bis +120 °C. Der Anschluss erfolgt über Flansche der Druckstufen PN10, PN16, PN25 oder PN40, wobei DN80 nicht für Flansche nach EN-1092 Typ 12 geeignet ist. Das Ventil ist für Nennweiten DN 65/80 geeignet, glykolgeeignet und verfügt über eine mechanische Druckkompensation sowie eine lineare Klappencharakteristik. Eine direkte Einstellung am Produkt ist möglich.
Technische Daten
- Nennweite: DN 65/80
- Regelbereich Volumenstrom: 9,24-25,7 m³/h
- Arbeitsdifferenzdruck: 35-400 kPa
- Schließdruck maximal: 6 bar
- Betriebstemperatur: -20 °C bis +120 °C
- Druckstufe: PN 10-40
- Ventil-Gehäuse: EN-GJL-400
- Stellzeit AUF/ZU: 190 s
- Bauhöhe: 341
- Länge: 224
Der Flamco NexusValve Vivax DN 65/80 S bietet als automatischer differenzdruckunabhängiger Volumenstromregler eine präzise und zuverlässige Steuerung in Kälte- und Wärmekreisläufen. Mit einem Regelbereich von 9,24 bis 25,7 m³/h und der Eignung für Druckstufen bis PN 40 ist dieses Ventil eine effiziente Lösung. Die integrierte digitale Anzeige und die vielfältigen Steuerungsmöglichkeiten erleichtern Inbetriebnahme und Überwachung bei Betriebstemperaturen von -20 °C bis +120 °C.
Technische Daten
| Hersteller-Warengruppe | Regelung |
| Hersteller-Serie | NexusValve |
| Hersteller-Produktgruppe | PICV ohne EQM, >= DN50 |
| Hersteller-Artikelnummer | MN80597.031 |
| Hersteller | Flamco |
| Anschlüsse | Flansch |
| Arbeitslänge | 341 |
| Art der Druckkompensation | mechanisch |
| Artikelnummer | FLAMCO-MN80597.031 |
| Ausführung | Kugelregelventil |
| Bauhöhe | 341 |
| Druckstufe Artikel | PN 40 |
| EAN-13 | 4016715066992 |
| Einstellmethode direkt am Produkt | ja |
| Einstellmethode über manuelles Programmiertool | nein |
| Einstellmethode über PC-Tool | nein |
| Geeignet für Flüssigkeiten | ja |
| Geeignet für Glykol | ja |
| Gewicht | 15 kg |
| Klappencharakteristik | linear |
| Länge | 224 |
| Max Differenzdruck | 800 |
| Mediumtemperatur (Dauerbetrieb) | -20 - 120 |
| Min Druckunterschied | 35 |
| Mit Füll- und Entleerungshahn | nein |
| Mit Messnippel | ja |
| Nenndurchmesser | DN 65 |
| Rohraußendurchmesser | 73,02 |
| Volumenstrom | 13,3 - 727 |
