Beschreibung

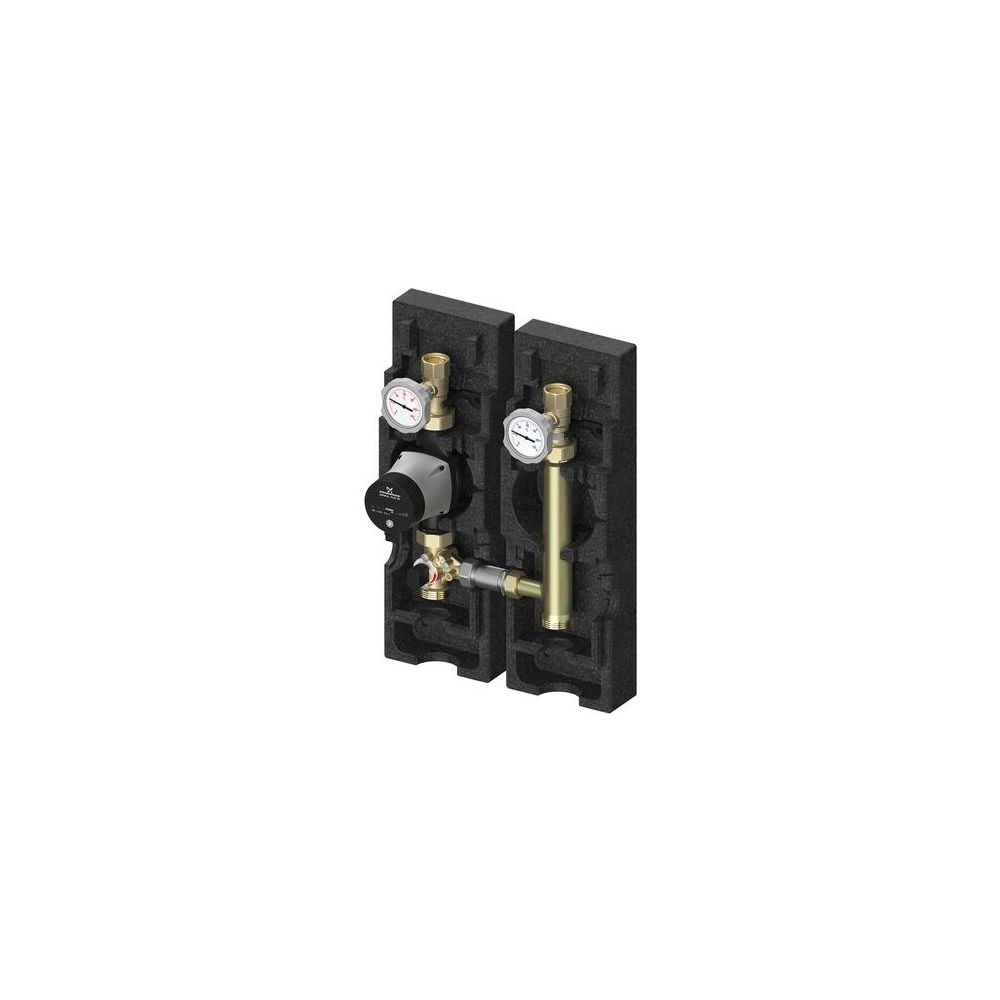

Flamco Pumpengruppe V-MK, gemischter Heizkreis, 1", Grundfos Magna 3 25-60
Die Flamco Pumpengruppe V-MK ist eine Verteiler-Pumpengruppe für gemischte Heizkreise, ausgestattet mit einer Grundfos Magna 3 25-60 Hocheffizienzpumpe. Diese DN 25 Gruppe ist für den Verteileraufbau konzipiert und bietet eine energieeffiziente Lösung für Heizungsanlagen. Sie umfasst zwei 2-Wege-Kugelhähne, integrierte Kontaktthermometer und einen 3-Wege-T-Mischer mit stufenlos einstellbarem Bypass.
Wie ist die Flamco Pumpengruppe V-MK aufgebaut?
Die Flamco Pumpengruppe V-MK DN 25 ist als kompakte Einheit für einen Mischerkreis ausgeführt. Sie enthält zwei 2-Wege-Kugelhähne, wobei der rücklaufseitige Kugelhahn eine handaufstellbare Schwerkraftbremse besitzt. Zwei Kontaktthermometer sind direkt in den Kugelhahngriffen integriert und zeigen einen Temperaturbereich von 0 bis 120 °C an. Ein 3-Wege-T-Mischer mit einem stufenlos einstellbaren Bypass ermöglicht eine präzise Temperaturregelung im Heizkreis. Die Gruppe ist mit einer robusten EPS-Isolierung versehen, die zur Energieeffizienz beiträgt. Armaturen und Verrohrung bestehen aus rostfreiem Stahl, was zu hoher Langlebigkeit und Korrosionsbeständigkeit beiträgt. Die Pumpengruppe ist für die Wandaufstellung geeignet und kann mit Servomotoren kombiniert werden.
Welche Anschlussmöglichkeiten und Dimensionen bietet die Pumpengruppe?
Die Pumpengruppe ist auf den Verteileraufbau im gemischten Heizkreis ausgelegt. Der untere Abgang ist als 1 1/2" AG flachdichtend ausgeführt, der obere Abgang als Innengewinde entsprechend der Pumpendimension. Der Nenndurchmesser primär und sekundär beträgt DN 25. Der Pumpenanschluss ist ein Innengewinde zylindrisch (BSPP) mit einem Nenndurchmesser von 1 1/2 Zoll (40). Der Achsabstand beginnt bei 200 mm. Die Baulänge beträgt 373, die Bauhöhe 550 und die Bautiefe 240. Der Kvs-Wert der Gruppe liegt bei 5,8.
Für welche Betriebsbedingungen und Medien ist die Pumpengruppe geeignet?
Diese Pumpengruppe ist primär für den Einsatz in Heizungsanlagen konzipiert. Sie ist für einen maximalen Arbeitsdruck von 10 ausgelegt und kann Mediumtemperaturen von bis zu 110 verarbeiten. Die Hocheffizienzpumpe vom Typ Grundfos Magna 3 25-60 entspricht den Anforderungen der EC 547/2012 und EC 641/2009, was einen energieeffizienten Betrieb fördert. Die Strömungsrichtung ist links. Die Pumpengruppe ist auch für Medien geeignet, die Glykol enthalten, jedoch nicht für Kühlanwendungen oder Medien mit Ethanol.
Technische Daten
- Ausführung: gemischter Heizkreis
- Nenndurchmesser primär: DN 25
- Nenndurchmesser sekundär: DN 25
- Einbaulänge der Pumpe: 180 mm
- Anzeigebereich Thermometer: 0 - 120 °C
- Mediumtemperatur: 110
- Max. Arbeitsdruck: 10
- Kvs-Wert: 5,8
- Baulänge: 373
- Bauhöhe: 550
Die Flamco Pumpengruppe V-MK mit der Grundfos Magna 3 25-60 Hocheffizienzpumpe bietet eine robuste und energieeffiziente Lösung für gemischte Heizkreise. Mit ihrer umfassenden Ausstattung, einschließlich integrierter Thermometer (0–120 °C) und eines 3-Wege-T-Mischers, ermöglicht sie eine präzise Temperaturregelung und einen zuverlässigen Betrieb in Heizungsanlagen. Die Nenndurchmesser primär und sekundär betragen DN 25, der Kvs-Wert liegt bei 5,8 und die Einbaulänge der Pumpe bei 180 mm.
Technische Daten
| Hersteller-Warengruppe | Kesselraumausrüstung |
| Hersteller-Produktgruppe | Pumpengruppen V-MK |
| Hersteller-Artikelnummer | M66833.64 |
| Hersteller | Flamco |
| Anzeigebereich Thermometer | 0 - 120 |
| Artikelnummer | FLAMCO-M66833.64 |
| Ausführung | gemischter Heizkreis |
| Auslaufhahn | nein |
| Bauhöhe | 550 |
| Baulänge | 373 |
| Bautiefe | 240 |
| EAN-13 | 4016715020581 |
| Einbaulänge der Pumpe | 180 |
| Eingebaute Zirkulationspumpe | ja |
| Geeignet für Ethanol | nein |
| Geeignet für Glykol | ja |
| Geeignet für Heizung | ja |
| Geeignet für Kühlen | nein |
| Geeignet für Servomotoren | ja |
| Gewicht | 7,635 kg |
| Hocheffizienzpumpe (entsprechend EC 547/2012 und EC 641/2009) | ja |
| Kvs-Wert | 5,8 |
| Max Arbeitsdruck | 10 |
| Mediumtemperatur | 110 |
| Mit Absperrventil | ja |
| Mit Anschluss Ausdehnungsgefäß | nein |
| Mit Dreiwegeventil | ja |
| Mit Füßen | nein |
| Mit Manometer | nein |
| Mit Passstück für Wärmezähler | nein |
| Mit Pumpenkugelhahn | nein |
| Mit Regelventil | nein |
| Mit Servomotor | nein |
| Mit Sicherheitsventil | nein |
| Mit Thermometer | ja |
| Mit Wandbefestigungsbügel | nein |
| Mit Wärmezähler | nein |
| Nenndurchmesser primär | DN 25 |
| Nenndurchmesser Pumpenanschluss | 1 1/2 Zoll (40) |
| Nenndurchmesser sekundär | DN 25 |
| Pumpenanschluss | Innengewinde zylindrisch (BSPP) |
| Rohraußendurchmesser primär | 42,4 |
| Rohraußendurchmesser sekundär | 38,5 |
| Sekundärer Anschluss | Innengewinde zylindrisch (BSPP) |
| Strömungsrichtung | links |
| Wandaufstellung | ja |
| Werkstoff Armaturen | rostfreier Stahl |
| Werkstoff Verrohrung | rostfreier Stahl |
