Beschreibung

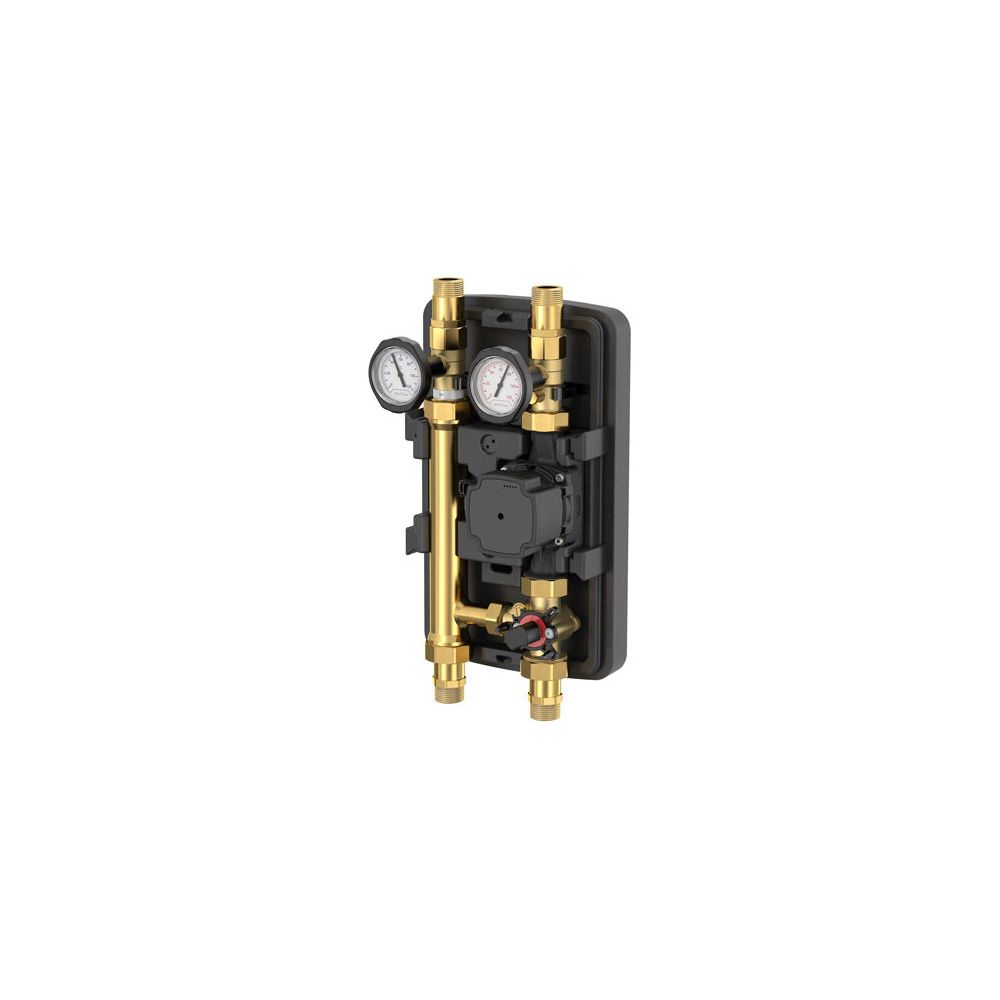

Flamco Meiflow Top S MC-X, gemischter Heizkreis Clean Smart, DN 25, w/o pump 1'', ohne Pumpe, Heizen/Kühlen
Die Flamco MeiFlow Top S MC-X ist eine Pumpengruppe für gemischte Kühl- und Heizkreise, die speziell für den Einsatz in Verbindung mit Wärmepumpen im Umschaltbetrieb entwickelt wurde. Diese Ausführung ohne Pumpe ist für den Nenndurchmesser DN 25 ausgelegt und ermöglicht eine flexible Installation in Heiz- und Kühlsystemen.
Welche Funktionen und Ausstattung bietet die MeiFlow Top S MC-X Pumpengruppe?
Die Pumpengruppe ist mit einem 3-Wege-Mischer ausgestattet, der sich für den Vorlauf rechts oder links umbauen lässt und einen stufenlosen Bypass bietet. Zwei Absperrventile in Form von Kugelhähnen mit Griff ermöglichen eine einfache Wartung und Absperrung. Eine im Rücklauf integrierte Schwerkraftbremse mit 200 mmWs verhindert unerwünschte Zirkulation. Zur Temperaturüberwachung ist ein Thermometer mit einem Anzeigebereich von 0 bis 120 Grad vorhanden, ergänzt durch eine Fühleraufnahme M10x1 im Vorlauf. Die Pumpengruppe ist zudem für den Einsatz mit Servomotoren geeignet und verfügt über eine EPP-Isolierung inklusive Wandhalterung.
Welche technischen Details und Materialien zeichnen die Pumpengruppe aus?
Die Flamco MeiFlow Top S MC-X ist für einen Nenndruck von PN6 ausgelegt und für minimale Vorlauftemperaturen von 6 Grad sowie maximale Vorlauftemperaturen von 50 Grad geeignet. Der Kvs-Wert beträgt 5,8. Die Pumpengruppe besteht aus robusten Werkstoffen wie Stahl, Messing, PTFE und EPDM, wobei die Armaturen aus Messing und die Verrohrung aus rostfreiem Stahl gefertigt sind, was eine lange Lebensdauer ermöglicht. Die Pumpengruppe ist ab Werk auf Dichtigkeit geprüft.
Welche Anschlüsse und Installationsmöglichkeiten sind gegeben?
Der Anschluss an den Wärmeverbraucher erfolgt über ein 1 Zoll Außengewinde (AG), während der Anschluss an den Wärmeerzeuger ein 1 1/2 Zoll Außengewinde (AG) aufweist. Der Achsabstand beträgt 125 mm. Die Pumpengruppe ist für die Wandaufstellung vorgesehen und die Strömungsrichtung ist einstellbar. Im Auslieferzustand befindet sich der Vorlauf rechts, ein Umbau auf links ist jedoch möglich. Die Einbaulänge für eine optionale Pumpe beträgt 180 mm.
Technische Daten
- Nenndruck: PN6
- Min. Vorlauftemperatur: 6 Grad
- Max. Vorlauftemperatur: 50 Grad
- Kvs-Wert: 5,8
- Achsabstand: 125 mm
- Höhe: 421 mm
- Breite: 249 mm
- Tiefe: 220 mm
- Anzeigebereich Thermometer: 0 - 120 Grad
- Einbaulänge der Pumpe: 180 mm
Die Flamco MeiFlow Top S MC-X Pumpengruppe bietet eine flexible und robuste Lösung für gemischte Heiz- und Kühlkreise. Mit einem Nenndurchmesser von DN 25, der Ausführung ohne Pumpe und der EPP-Isolierung ist sie eine effiziente Komponente für Systeme, die mit Wärmepumpen betrieben werden. Die Möglichkeit zur Anpassung der Strömungsrichtung und die hochwertigen Materialien unterstreichen die Zuverlässigkeit dieses Produkts, das für Vorlauftemperaturen von 6 bis 50 Grad und einen Nenndruck von PN6 ausgelegt ist.
Lieferumfang
- 1x Flamco MeiFlow Top S MC-X Pumpengruppe
- 1x Wandhalterung
Technische Daten
| Hersteller-Warengruppe | Kesselraumausrüstung |
| Hersteller-Serie | MeiFlow |
| Hersteller-Produktgruppe | Pumpengruppen gemischt MK |
| Hersteller-Artikelnummer | M66931KEA |
| Hersteller | Flamco |
| Anzeigebereich Thermometer | 0 - 120 |
| Artikelnummer | FLAMCO-M66931KEA |
| Ausführung | gemischter Heizkreis |
| Auslaufhahn | nein |
| Bauhöhe | 421 |
| Baulänge | 249 |
| Bautiefe | 220 |
| EAN-13 | 4016715091260 |
| Einbaulänge der Pumpe | 180 |
| Eingebaute Zirkulationspumpe | nein |
| Geeignet für Glykol | nein |
| Geeignet für Heizung | ja |
| Geeignet für Kühlen | ja |
| Geeignet für Servomotoren | ja |
| Gewicht | 4,4 kg |
| Hocheffizienzpumpe (entsprechend EC 547/2012 und EC 641/2009) | nein |
| Kvs-Wert | 5,8 |
| Max Arbeitsdruck | 6 |
| Mediumtemperatur | 50 |
| Mit Absperrventil | ja |
| Mit Anschluss Ausdehnungsgefäß | nein |
| Mit Dreiwegeventil | ja |
| Mit Füßen | nein |
| Mit Manometer | nein |
| Mit Passstück für Wärmezähler | nein |
| Mit Pumpenkugelhahn | nein |
| Mit Regelventil | nein |
| Mit Servomotor | nein |
| Mit Sicherheitsventil | nein |
| Mit Thermometer | ja |
| Mit Wandbefestigungsbügel | ja |
| Mit Wärmezähler | nein |
| Nenndurchmesser primär | DN 25 |
| Nenndurchmesser Pumpenanschluss | 1 1/2 Zoll (40) |
| Nenndurchmesser sekundär | DN 25 |
| Primärer Anschluss | Außengewinde zylindrisch BSPP (ISO 228-1) |
| Pumpenanschluss | Innengewinde zylindrisch (BSPP) |
| Sekundärer Anschluss | Außengewinde zylindrisch BSPP (ISO 228-1) |
| Strömungsrichtung | einstellbar |
| Wandaufstellung | ja |
| Werkstoff Armaturen | Messing |
| Werkstoff Verrohrung | rostfreier Stahl |
| Öffnungsdruck Sperrventil | 0,02 |
