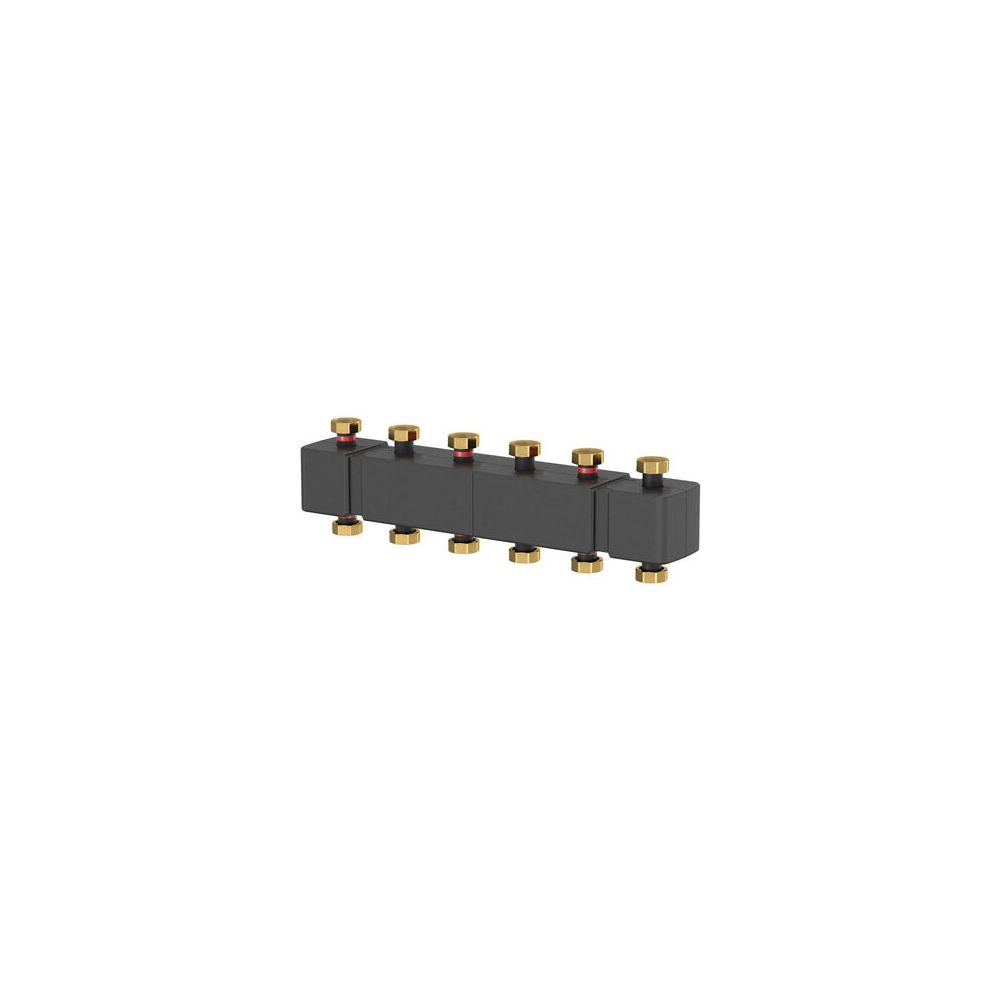

Flamco Meiflow Top S Manifold for 5 HC 5 Heizkreise, 70kW, inklusive Wandhalterung
Der Flamco MeiFlow Top S Manifold ist ein Verteiler/Sammler für Heizungsanlagen, der speziell für 5 Heizkreise und eine Leistung von bis zu 70 kW konzipiert wurde. Dieses robuste System aus lackiertem Stahl ist für die Aufbau-Montage vorgesehen und wird inklusive Wandhalterung geliefert. Es eignet sich ideal für die effiziente Verteilung von Heizungswasser in verschiedenen Anwendungen.
Welche Konstruktionsmerkmale bietet der MeiFlow Top S Manifold?
Der Flamco MeiFlow Top S Manifold ist als Verteiler/Sammler in Durchgangsform mit gewinkelten Abzweigen konzipiert. Er verfügt über 5 Abzweige und ist für zwei Verzweigungsrichtungen ausgelegt. Die unterschiedlichen Abstände zwischen den Abzweigungen ermöglichen eine flexible Anpassung. Der Verteiler ist aus Stahl gefertigt, lackiert und mit einer Isolierung versehen, was einen umfassenden Oberflächenschutz bietet.
Wie sind die Anschlüsse des Verteilers ausgeführt?
Für die Hauptanschlüsse sind Außengewinde zylindrisch BSPP (ISO 228-1) vorgesehen. Der Nenndurchmesser für Anschluss 1 ist DN 40, während Anschluss 2 einen Nenndurchmesser von 1 1/2 Zoll (40) aufweist. Die Abzweigungen sind mit Innengewinde zylindrisch (BSPP) ausgestattet und besitzen ebenfalls einen Nenndurchmesser von 1 1/2 Zoll (40).
Für welche Medien und Betriebsbedingungen ist der Flamco MeiFlow Top S geeignet?
Dieser Verteiler ist speziell für die Verwendung von Heizungswasser, Glykol und Ethanol geeignet. Die maximale Mediumtemperatur im Dauerbetrieb beträgt 110 °C. Die Druckstufe des Artikels ist PN 6. Eine Eignung für Leitungswasser, Kühlwasser oder Pressluft ist nicht gegeben. Der Verteiler verfügt weder über eine Entlüftung noch über einen Füll- und Entleerungshahn.
Welche Abmessungen besitzt der Verteiler und wie erfolgt die Montage?
Der Flamco MeiFlow Top S Manifold ist für die Aufbau-Montage vorgesehen und wird mit Befestigungsmaterial sowie einem Wandbefestigungsbügel geliefert. Die Baulänge des Verteilers beträgt 750, die Bauhöhe 178 und die Bautiefe 135. Die Arbeitslänge des Verteilers entspricht der Baulänge von 750.
Technische Daten
- Ausführung: Verteiler/Sammler
- Anzahl Heizkreise: 5
- Leistung: 70 kW
- Anzahl der Abzweige: 5
- Baulänge: 750
- Bauhöhe: 178
- Bautiefe: 135
- Druckstufe: PN 6
- Max. Mediumtemperatur (Dauerbetrieb): 110 °C
- Werkstoff: Stahl
Der Flamco MeiFlow Top S Manifold bietet eine zuverlässige und effiziente Lösung für die Verteilung von Heizungswasser in Anlagen mit bis zu 5 Heizkreisen und einer Leistung von 70 kW. Seine robuste Stahlkonstruktion, die Kompatibilität mit verschiedenen Medien und die einfache Aufbau-Montage machen ihn zu einer praktischen Komponente für moderne Heizungssysteme.
Technische Daten
| Hersteller-Warengruppe | Kesselraumausrüstung |
| Hersteller-Serie | MeiFlow |
| Hersteller-Produktgruppe | Verteiler bis 70 kW |
| Hersteller-Artikelnummer | M66301.930 |
| Hersteller | Flamco |
| Anschluss 1 | Außengewinde zylindrisch BSPP (ISO 228-1) |
| Anschluss 2 | Außengewinde zylindrisch BSPP (ISO 228-1) |
| Anschluss Abzweigungen | Innengewinde zylindrisch (BSPP) |
| Anzahl der Abzweige | 5 |
| Anzahl der Verzweigungsrichtungen | 2 |
| Arbeitslänge Verteiler | 750 |
| Artikelnummer | FLAMCO-M66301.930 |
| Ausführung | Verteiler/Sammler |
| Bauhöhe | 178 |
| Baulänge | 750 |
| Bautiefe | 135 |
| Druckstufe Artikel | PN 6 |
| EAN-13 | 4016715092748 |
| Form | Durchgang mit gewinkelten Abzweigen |
| Geeignet für Ethanol | ja |
| Geeignet für Glykol | ja |
| Geeignet für Heizungswasser | ja |
| Geeignet für Kühlwasser | nein |
| Geeignet für Leitungswasser | nein |
| Geeignet für Pressluft | nein |
| Gewicht | 8,5 kg |
| KOMO-Prüfsiegel | nein |
| Länge Verteiler | 750 |
| Max Mediumtemperatur (Dauerbetrieb) | 110 |
| Mit Absperrventil | nein |
| Mit Befestigungsmaterial | ja |
| Mit Entlüftung | nein |
| Mit Füll- und Entleerungshahn | nein |
| Mit Füßen | nein |
| Mit Isolierung | ja |
| Mit verstellbaren Bodenstützen | nein |
| Mit Wandbefestigungsbügel | ja |
| Montageart | Aufbau |
| Nenndurchmesser Abzweigungen | 1 1/2 Zoll (40) |
| Nenndurchmesser Anschluss 1 | DN 40 |
| Nenndurchmesser Anschluss 2 | 1 1/2 Zoll (40) |
| Oberflächenschutz | lackiert |
| Rohraußendurchmesser Abzweigungen | 45 |
| Rohraußendurchmesser Anschluss 1 | 45 |
| Rohraußendurchmesser Anschluss 2 | 45 |
| Systemgebunden | nein |
| Typenzulassung nach BBR/EKS | nein |
| Unterschiedliche Abstände zwischen Abzweigungen | ja |
| Werkstoff | Stahl |
