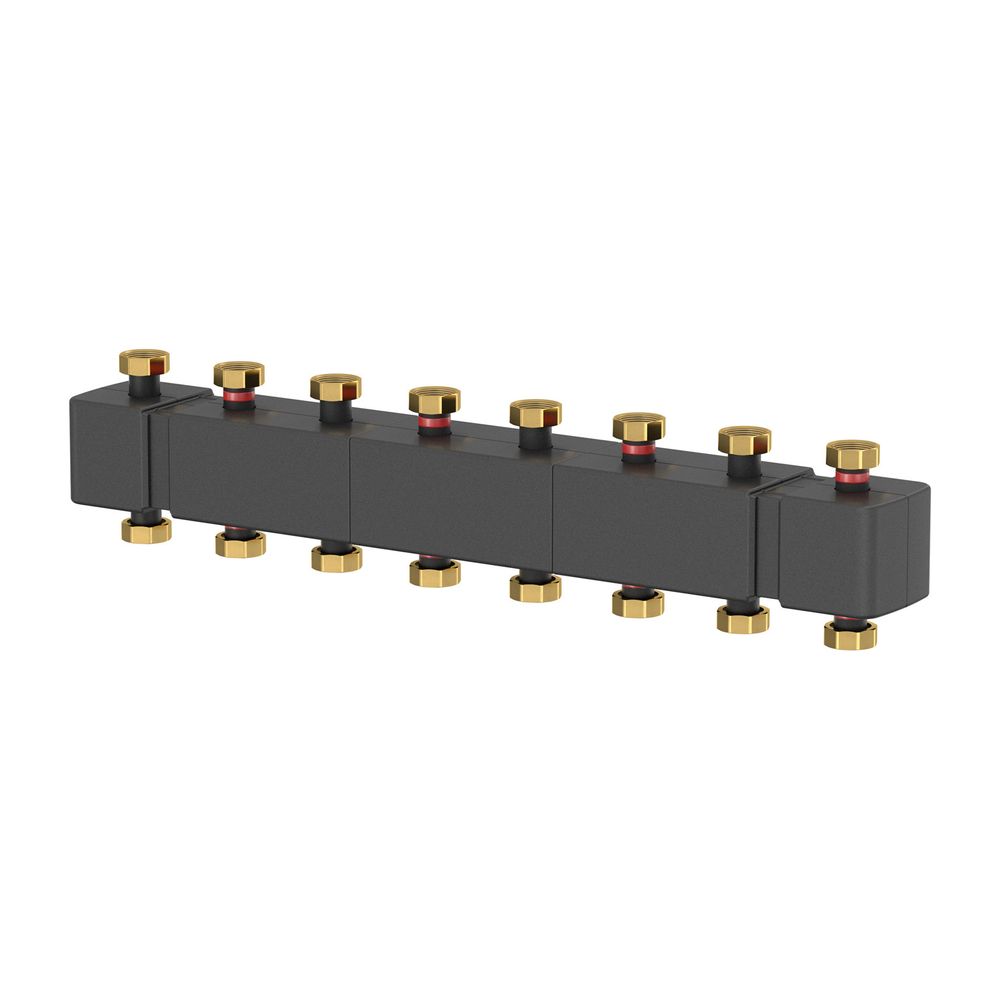

Flamco Meiflow Top S Manifold für 7 HC, HYDR 7" Heizkreise, 70kW, Wandhalterung, Differenzdruckarm

Der Flamco MeiFlow Top S Manifold für 7 Heizkreise ist ein differenzdruckarmer Verteilerbalken, der für den Aufbau von Pumpengruppen in Heizungsanlagen bis 70 kW konzipiert wurde. Er ist mit einer 2-stufigen Wandhalterung und EPP-Isolierung ausgestattet und ermöglicht die effiziente Verteilung des Heizmediums auf bis zu sieben Heizkreise.

Wofür ist der MeiFlow Top S Manifold konzipiert?

Der MeiFlow Top S Manifold dient als Verteilerbalken zum Aufbau von Pumpengruppen und ist für bis zu 7 Heizkreise ausgelegt. Mit einer Leistung von bis zu 70 kW schafft er die Grundlage für eine saubere hydraulische Verteilung in Heizungsanlagen. Die Ausführung ist als differenzdruckarmer Verteiler konzipiert, was eine optimierte Funktion sicherstellt.

Welche Materialien und Bauweise zeichnen den Verteiler aus?

Der Verteiler besteht aus Stahl und ist für einen Nenndruck von PN 6 ausgelegt. Die maximale Betriebstemperatur beträgt 110 Grad. Die Oberfläche ist lackiert, was zusätzlichen Schutz bietet. Die Bauart ist als Durchgang mit gewinkelten Abzweigen beschrieben und eine EPP-Isolierung ist im Lieferumfang enthalten, was zur Energieeffizienz beiträgt.

Welche Anschlussmöglichkeiten und Abmessungen bietet der Verteiler?

Für den Anschluss an den Wärmeerzeuger sind 1 1/2" AG oder IG vorgesehen. Die Abzweigungen für die Heizkreise sind mit 1 1/2" Innengewinde zylindrisch (BSPP) ausgeführt. Der Achsabstand zwischen den Abzweigungen beträgt 125 mm. Die Abmessungen des Verteilers sind eine Höhe von 178 mm, eine Breite von 1000 mm und eine Tiefe von 135 mm. Eine 2-stufige Wandhalterung ist für die Montage im Lieferumfang enthalten. Der Verteiler ist geeignet für Glykol und Ethanol.

Technische Daten

• Werkstoff Verteiler: Stahl
• Nenndruck: PN 6
• Max. Betriebstemperatur: 110 Grad
• Anzahl der Abzweige: 7
• Anschluss Wärmeerzeuger: 1 1/2" AG oder IG
• Nenndurchmesser Abzweigungen: 1 1/2 Zoll (40)
• Achsabstand: 125 mm
• Breite: 1000 mm
• Höhe: 178 mm
• Tiefe: 135 mm

Der Flamco MeiFlow Top S Manifold bietet eine robuste und effiziente Lösung für die Verteilung von Heizungswasser in Anlagen bis 70 kW. Mit seiner differenzdruckarmen Ausführung, der EPP-Isolierung und der Möglichkeit, bis zu 7 Heizkreise anzuschließen, stellt er eine zuverlässige Komponente für moderne Heizsysteme dar. Die einfache Montage durch die mitgelieferte Wandhalterung und die hochwertigen Stahlkomponenten unterstreichen die Funktionalität dieses Verteilers.

Lieferumfang

• 1x Flamco MeiFlow Top S Manifold Verteilerbalken
• 1x EPP-Isolierung
• 1x 2-stufige Wandhalterung
