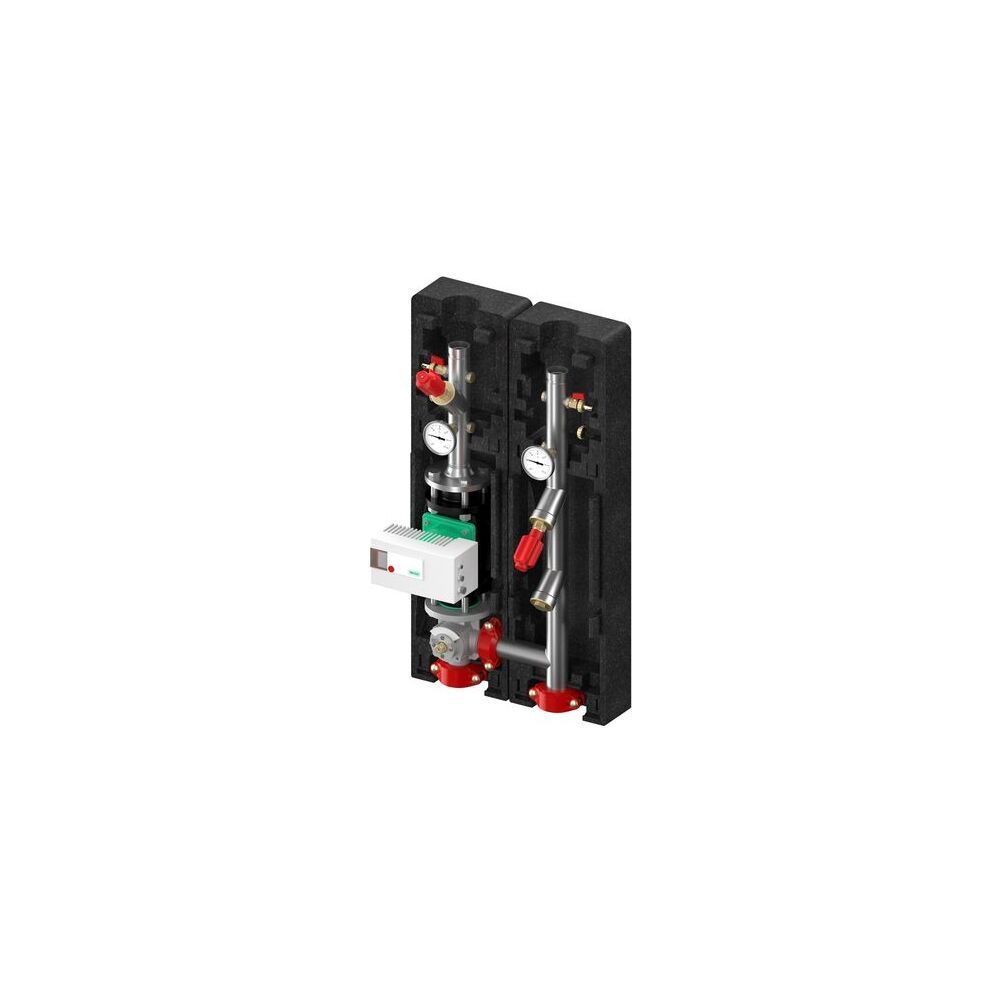

Flamco Pumpengruppe MK, gemischter Heizkreis, BigFixLock DN 40 Pumpenausschnitt für Grundfos Magna 3 40-100F
Die Flamco Pumpengruppe MK der Serie BigFixLock ist eine vormontierte Flansch-Pumpengruppe für den gemischten Heizkreis in Grossverteilern. Sie ist für den Nenndurchmesser DN 40 ausgelegt und verfügt über einen passenden Pumpenausschnitt für die Grundfos Magna 3 40-100F. Die Einheit wird werkseitig montiert, eingedichtet und geprüft geliefert und ist ideal für Anwendungen, die einen festen Abstand zwischen Vor- und Rücklauf erfordern.
Welche Vorteile bietet die integrierte Dämmung der Flamco Pumpengruppe MK?
Die Pumpengruppe verfügt über getrennte Dämmschalen aus schwarzem EPP. Diese Dämmung ist im montierten Zustand demontierbar. Die EPP-Dämmschalen besitzen eine spezielle Pumpenausfräsung, die passend für die Grundfos Magna 3 40-100F ausgelegt ist.
Wie ist die hydraulische Baugruppe aufgebaut?
Im gemischten Kreis ist ein 3-Wege-Mischer aus Grauguss vorgesehen, der mit einem Flansch- und zwei Victaulic-Anschlüssen sowie einem Zwischenstück inklusive Ventil ausgestattet ist. Die Pumpengruppe beinhaltet zwei Absperrventile, eine integrierte Schwerkraftbremse, drei KFE-Kugelhähne und zwei Thermometer. Armaturen und Verrohrung bestehen aus rostfreiem Stahl.
Welche Anschlüsse und Zusatzfunktionen sind vorhanden?
Für den Vor- und Rücklauf sind zusätzliche Anschlussmöglichkeiten von 1/2 Zoll vorgesehen. Ein Schmutzfänger sowie alle notwendigen Verrohrungs- und Verbindungsteile, inklusive Victaulicschellen DN40 / DN50 für den Anschluss an den Verteiler, sind enthalten.
Für welche Einbausituation und Abmessungen ist die Pumpengruppe ausgelegt?
Der Abstand zwischen Vor- und Rücklauf beträgt 250 mm. Die Ausführung ist DN 40 (1 1/2 Zoll) ohne Pumpe. Für die Verwendung der 220 mm langen Magna 3 ist ein Flansch-Zwischenstück 30 mm mit Schrauben vorgesehen. Die maximale Pumpeneinbaulänge beträgt 250 mm.
Welche Betriebsbedingungen sind zulässig?
Die Flamco Pumpengruppe MK ist für eine maximale zulässige Druckstufe von PN 10 ausgelegt. Die höchste zulässige Betriebstemperatur beträgt 110 GradC.
Technische Daten
- Nenndurchmesser primär: DN 40
- Abstand Vor-/Rücklauf: 250 mm
- Max. Pumpeneinbaulänge: 250 mm
- Max. zulässige Druckstufe: PN 10
- Max. zulässige Temperatur: 110 GradC
- Werkstoff Armaturen: rostfreier Stahl
- Werkstoff Verrohrung: rostfreier Stahl
- Mischer-Typ: 3-Wege-Mischer aus Grauguss
- Dämmmaterial: EPP
- Pumpenausschnitt: Für Grundfos Magna 3 40-100F
Die Flamco Pumpengruppe MK DN40 BigFixLock bietet eine zuverlässige und effiziente Lösung für den gemischten Heizkreis in Grossverteilern. Mit einem Nenndurchmesser von DN 40, einer maximalen Druckstufe von PN 10 und einer zulässigen Temperatur von 110 GradC ist diese Pumpengruppe robust und vielseitig einsetzbar. Die passgenaue Ausfräsung für die Grundfos Magna 3 40-100F und die hochwertige EPP-Dämmung unterstreichen die durchdachte Konstruktion und die hohe Installationssicherheit.
Lieferumfang
- 1x Flamco Pumpengruppe MK
- 1x Flansch-Zwischenstück 30mm inkl. Schrauben
Technische Daten
| Hersteller-Warengruppe | Kesselraumausrüstung |
| Hersteller-Serie | BigFixLock |
| Hersteller-Produktgruppe | Pumpengruppen FL-UK |
| Hersteller-Artikelnummer | M66547.21EAS |
| Hersteller | Flamco |
| Artikelnummer | FLAMCO-M66547.21EAS |
| EAN-13 | 4016715063694 |
| Gewicht | 29,4 kg |
| Nenndurchmesser primär | DN 40 |
| Werkstoff Armaturen | rostfreier Stahl |
| Werkstoff Verrohrung | rostfreier Stahl |
