Beschreibung

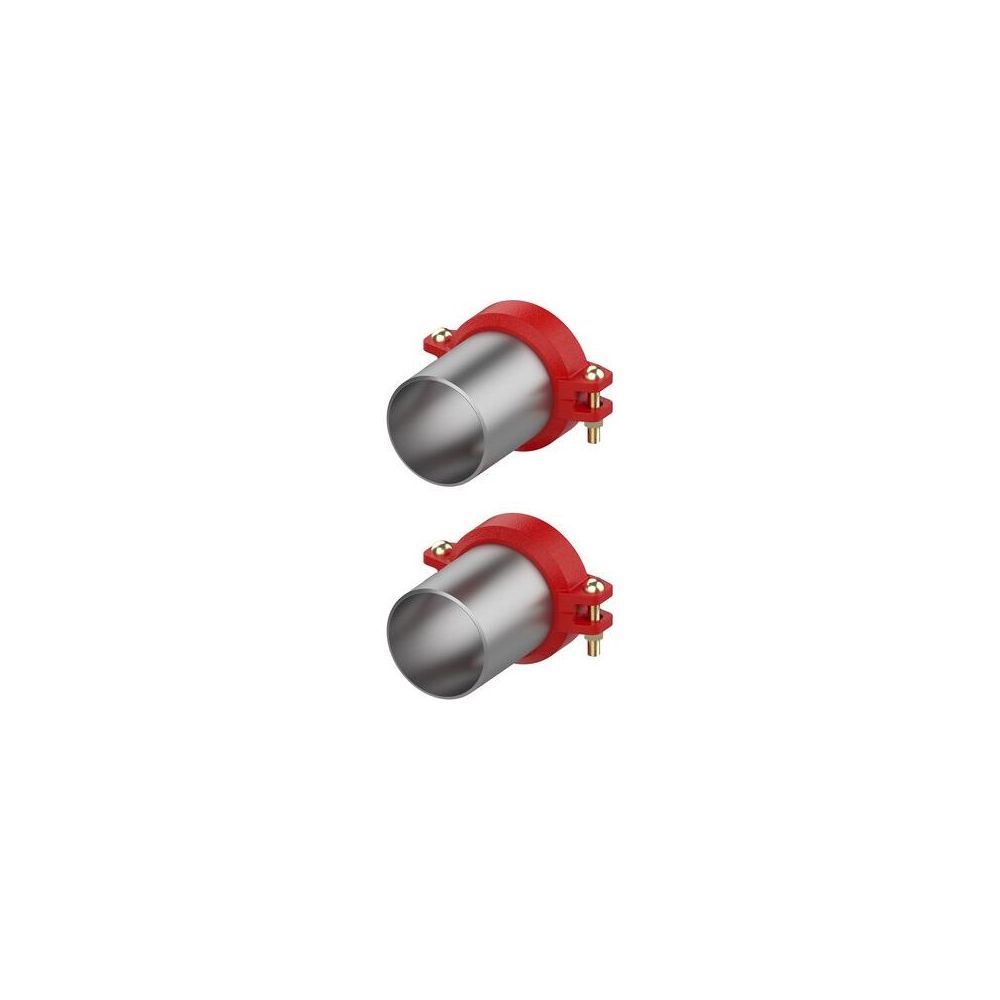

Flamco BigFixLock Schweißende, 1 Paar DN 150/DN 150, 168,3 x Schweißende 168,3
Die Flamco BigFixLock Schweißende sind als Übergangsverschraubungen konzipiert, die einen systemexternen Anschluss an Wärmeerzeuger ermöglichen. Dieses Paar Victaulic-Schweißenden der Serie BigFixLock ist für Nenndurchmesser DN 150 ausgelegt und weist Rohraußendurchmesser von 168,3 auf. Sie sind ideal für die Kesselraumausrüstung und das Zubehör von Großverteilern.
Welche Funktion erfüllen die Flamco BigFixLock Schweißenden?
Die Flamco BigFixLock Schweißenden dienen als Übergangsverschraubungen, die speziell für den systemexternen Anschluss an Wärmeerzeuger entwickelt wurden. Sie ermöglichen eine zuverlässige Verbindung zwischen dem Wärmeerzeuger und einem Großverteiler-Konzept. Die Schweißenden sind beidseitig als DN 150/DN 150 beschrieben (168,3 x 168,3) und damit auf einen gleichbleibenden Nenndurchmesser im Anschlussbereich ausgelegt.
Wie ist die Konstruktion der BigFixLock Schweißenden beschaffen?
Die Ausführung der Schweißenden ist 2-teilig. Als Anschlussart ist ein Schweißanschluss vorgesehen. Das Produkt wird mit Dichtungsmaterial aus Ethylen-Propylen-Dien-Kautschuk (EPDM) geliefert. Der Anschluss 1 besteht aus Gusseisen (Werkstoffgüte ASTM A536 65-45-12), während der Anschluss 2 aus Stahl (Werkstoffgüte St 37 (1.0254)) gefertigt ist. Die Konstruktion ist nicht reduzierend, nicht exzentrisch und ohne Bogenwinkel (0), was eine geradlinige Installation ermöglicht.
Für welche Betriebsbedingungen sind die Schweißenden geeignet?
Die Flamco BigFixLock Schweißenden sind für einen maximalen Arbeitsdruck von 10 bei 20 °C ausgelegt. Die dauerhafte Mediumtemperatur beträgt 110. Das System ist gebunden.
Technische Daten
- Ausführung: 2-teilig
- Anschluss 2: Schweißanschluss
- Nenndurchmesser Anschluss 1: DN 150
- Nenndurchmesser Anschluss 2: DN 150
- Rohraußendurchmesser Anschluss 1: 168,3
- Rohraußendurchmesser Anschluss 2: 168,3
- Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
- Max. Arbeitsdruck bei 20 °C: 10
- Mediumtemperatur (Dauerbetrieb): 110
- Werkstoff des Anschlusses 1: Gusseisen
- Werkstoff des Anschlusses 2: Stahl
Die Flamco BigFixLock Schweißenden bieten eine robuste und präzise Lösung für den systemexternen Anschluss an Wärmeerzeuger. Mit ihrer 2-teiligen Ausführung, den Nenndurchmessern von DN 150 und Rohraußendurchmessern von 168,3, sowie der EPDM-Dichtung, sind sie für einen maximalen Arbeitsdruck von 10 bei 20 °C und eine dauerhafte Mediumtemperatur von 110 ausgelegt.
Technische Daten
| Hersteller-Warengruppe | Kesselraumausrüstung |
| Hersteller-Serie | BigFixLock |
| Hersteller-Produktgruppe | Zubehör Großverteiler |
| Hersteller-Artikelnummer | M66259.873 |
| Hersteller | Flamco |
| Anschluss 2 | Schweißanschluss |
| Arbeitslänge Anschluss 1 | 8,8 |
| Artikelnummer | FLAMCO-M66259.873 |
| Ausführung | 2-teilig |
| EAN-13 | 4016715009050 |
| Exzentrisch | nein |
| FM-Prüfung | nein |
| Gewicht | 12,15 kg |
| LPCB-Prüfung | nein |
| Länge | 150 |
| Länge Anschluss 1 | 8,8 |
| Material Dichtung | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Max Arbeitsdruck bei 20 °C | 10 |
| Mediumtemperatur (Dauerbetrieb) | 110 |
| Mit Dichtungsmaterial | ja |
| Mit Entleerungsventil | nein |
| Mit Entlüfter | nein |
| Mit Stoßnocken | nein |
| Nenndurchmesser Anschluss 1 | DN 150 |
| Nenndurchmesser Anschluss 2 | DN 150 |
| Reduzierend | nein |
| Rohraußendurchmesser Anschluss 1 | 168,3 |
| Rohraußendurchmesser Anschluss 2 | 168,3 |
| Systemgebunden | ja |
| UL-Prüfung | nein |
| ULC-Qualitätskennzeichen | nein |
| Verschlossen | nein |
| Werkstoff des Anschlusses 1 | Gusseisen |
| Werkstoff des Anschlusses 2 | Stahl |
| Werkstoffgüte Anschluss 1 | ASTM A536 65-45-12 |
| Werkstoffgüte Anschluss 2 | St 37 (1.0254) |
| Winkel des Bogens | 0 |
| Zugfest | nein |
