Beschreibung

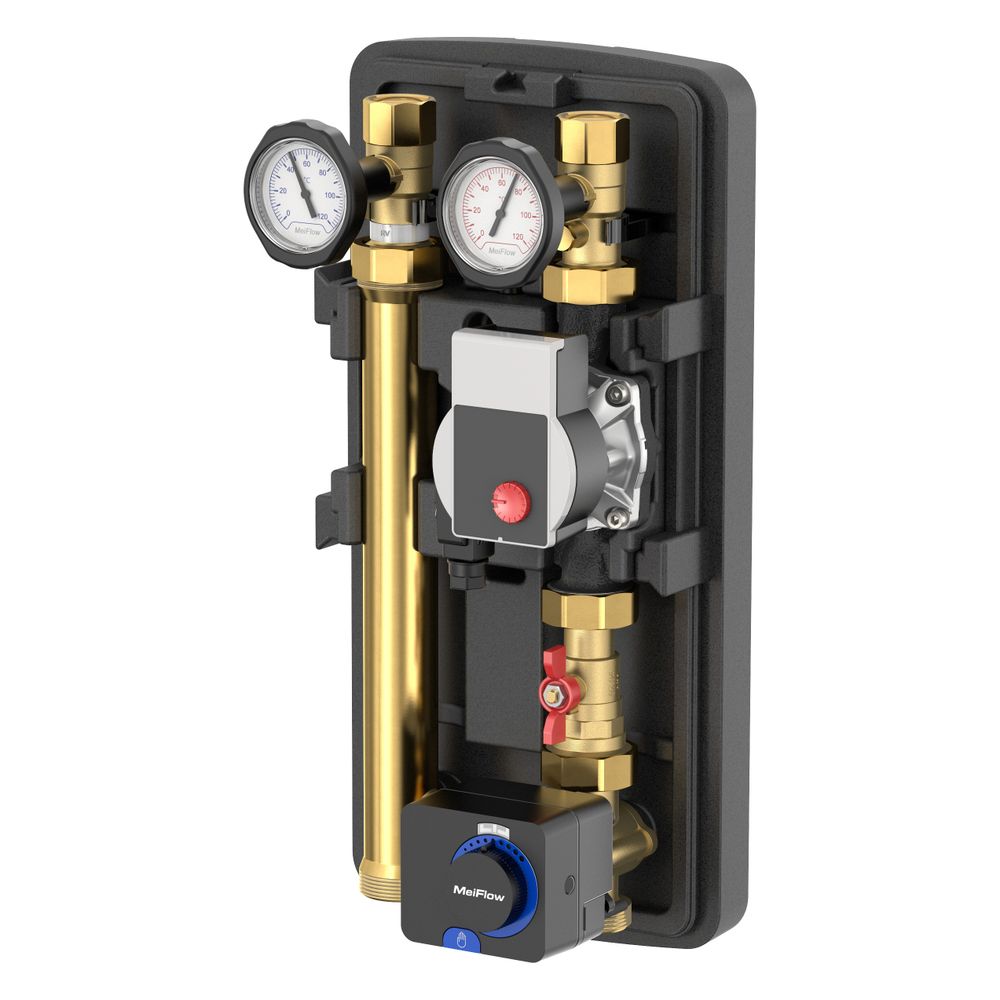

Flamco Meiflow Top S MC-L M, gemischter Heizkreis, DN 25, EA 1", ohne Pumpe, lang, Motor
Die Flamco Meiflow Top S MC-L M ist eine Pumpengruppe für gemischte Heizkreise in Langausführung, konzipiert für die Wand- oder Verteilermontage. Sie ist für Heizungsanlagen bis 70 kW geeignet und wird ohne Pumpe, jedoch mit einem Stellmotor geliefert. Diese Einheit ermöglicht eine präzise Regelung des Heizkreises und ist flexibel in der Strömungsrichtung.
Welche Funktionen bietet die Flamco Meiflow Top S MC-L M?
Die Pumpengruppe ist für gemischte Heizkreise ausgelegt und kombiniert Absperrarmaturen, eine Schwerkraftbremse sowie einen 3-Wege-Mischer mit stufenlosem Bypass. Der integrierte Stellmotor unterstützt die regeltechnische Umsetzung im gemischten Heizkreis. Ein Thermometer zeigt den Temperaturbereich im Betrieb an. Die Isolierung aus EPP trägt zur Energieeffizienz bei.
Wie ist die Flamco Meiflow Top S MC-L M aufgebaut und ausgestattet?
Die Ausstattung umfasst zwei Kugelhähne mit Griffen als Absperrventile sowie einen Pumpenkugelhahn im Vorlauf. Der 3-Wege-Mischer ist flexibel von rechts auf links umbaubar und bietet einen stufenlosen Bypass. Eine Schwerkraftbremse im Rücklauf mit 200 mmWs ist integriert. Der Stellantrieb arbeitet mit 230V, liefert 6 Nm Drehmoment und hat eine Laufzeit von 140 Sekunden, verbunden über ein 2 Meter langes Kabel. Zur Temperaturüberwachung ist ein Thermometer mit einem Anzeigebereich von 0 bis 120 Grad vorhanden, dessen Fühleraufnahme im Vorlauf als M10x1 ausgeführt ist. Die Pumpengruppe ist für eine Einbaulänge der Pumpe von 180 mm vorbereitet, wird jedoch ohne Pumpe geliefert. Die Armaturen bestehen aus Messing und die Verrohrung aus rostfreiem Stahl.
Welche Anschlussmöglichkeiten und Montageoptionen sind vorgesehen?
Die Pumpengruppe ist als Langversion für die Wand- oder Verteilermontage vorgesehen und wird inklusive Wandhalterung geliefert. Der Anschluss für den Wärmeverbraucher ist als 1" IG ausgeführt, während der Anschluss für den Wärmeerzeuger ein 1 1/2" AG besitzt. Der Achsabstand beträgt 125 mm. Die Strömungsrichtung ist einstellbar; im Auslieferungszustand ist der Vorlauf rechts positioniert, ein Umbau auf links ist jedoch möglich.
Technische Daten
- Max. Leistung: 70 kW
- Nenndruck: PN6
- Max. Betriebstemperatur: 110 Grad
- Kvs-Wert: 5,7
- Schwerkraftbremse: 200 mmWs
- Stellantrieb: 230V, 6 Nm, 140s
- Anzeigebereich Thermometer: 0 - 120 Grad
- Maße (H x B x T): 511 x 249 x 220 mm
- Anschluss Wärmeverbraucher: 1" IG
- Anschluss Wärmeerzeuger: 1 1/2" AG
Die Flamco Meiflow Top S MC-L M Pumpengruppe bietet eine robuste und flexible Lösung für gemischte Heizkreise. Mit einer maximalen Leistung von 70 kW, einem Nenndruck von PN6 und einer maximalen Betriebstemperatur von 110 Grad ist sie für anspruchsvolle Heizungsanlagen geeignet. Die Ausstattung mit einem Stellmotor, Absperrventilen und einem umbaubaren 3-Wege-Mischer ermöglicht eine präzise Steuerung und Anpassung an verschiedene Systemkonfigurationen.
Technische Daten
| Hersteller-Warengruppe | Kesselraumausrüstung |
| Hersteller-Serie | MeiFlow |
| Hersteller-Produktgruppe | Pumpengruppen gemischt MK |
| Hersteller-Artikelnummer | M66935EAM |
| Hersteller | Flamco |
| Anzeigebereich Thermometer | 0 - 120 |
| Artikelnummer | FLAMCO-M66935EAM |
| Ausführung | gemischter Heizkreis |
| Auslaufhahn | nein |
| Bauhöhe | 511 |
| Baulänge | 249 |
| Bautiefe | 220 |
| EAN-13 | 4016715091987 |
| Einbaulänge der Pumpe | 180 |
| Eingebaute Zirkulationspumpe | nein |
| Geeignet für Glykol | nein |
| Geeignet für Heizung | ja |
| Geeignet für Kühlen | nein |
| Geeignet für Servomotoren | ja |
| Gewicht | 5,4 kg |
| Hocheffizienzpumpe (entsprechend EC 547/2012 und EC 641/2009) | nein |
| Kvs-Wert | 5,7 |
| Max Arbeitsdruck | 6 |
| Mediumtemperatur | 110 |
| Mit Absperrventil | ja |
| Mit Anschluss Ausdehnungsgefäß | nein |
| Mit Dreiwegeventil | ja |
| Mit Füßen | nein |
| Mit Manometer | nein |
| Mit Passstück für Wärmezähler | nein |
| Mit Pumpenkugelhahn | ja |
| Mit Regelventil | nein |
| Mit Servomotor | ja |
| Mit Sicherheitsventil | nein |
| Mit Thermometer | ja |
| Mit Wandbefestigungsbügel | ja |
| Mit Wärmezähler | nein |
| Nenndurchmesser primär | DN 25 |
| Nenndurchmesser Pumpenanschluss | 1 1/2 Zoll (40) |
| Nenndurchmesser sekundär | DN 25 |
| Primärer Anschluss | Außengewinde zylindrisch BSPP (ISO 228-1) |
| Pumpenanschluss | Innengewinde zylindrisch (BSPP) |
| Sekundärer Anschluss | Innengewinde zylindrisch (BSPP) |
| Strömungsrichtung | einstellbar |
| Wandaufstellung | ja |
| Werkstoff Armaturen | Messing |
| Werkstoff Verrohrung | rostfreier Stahl |
| Öffnungsdruck Sperrventil | 0,02 |
