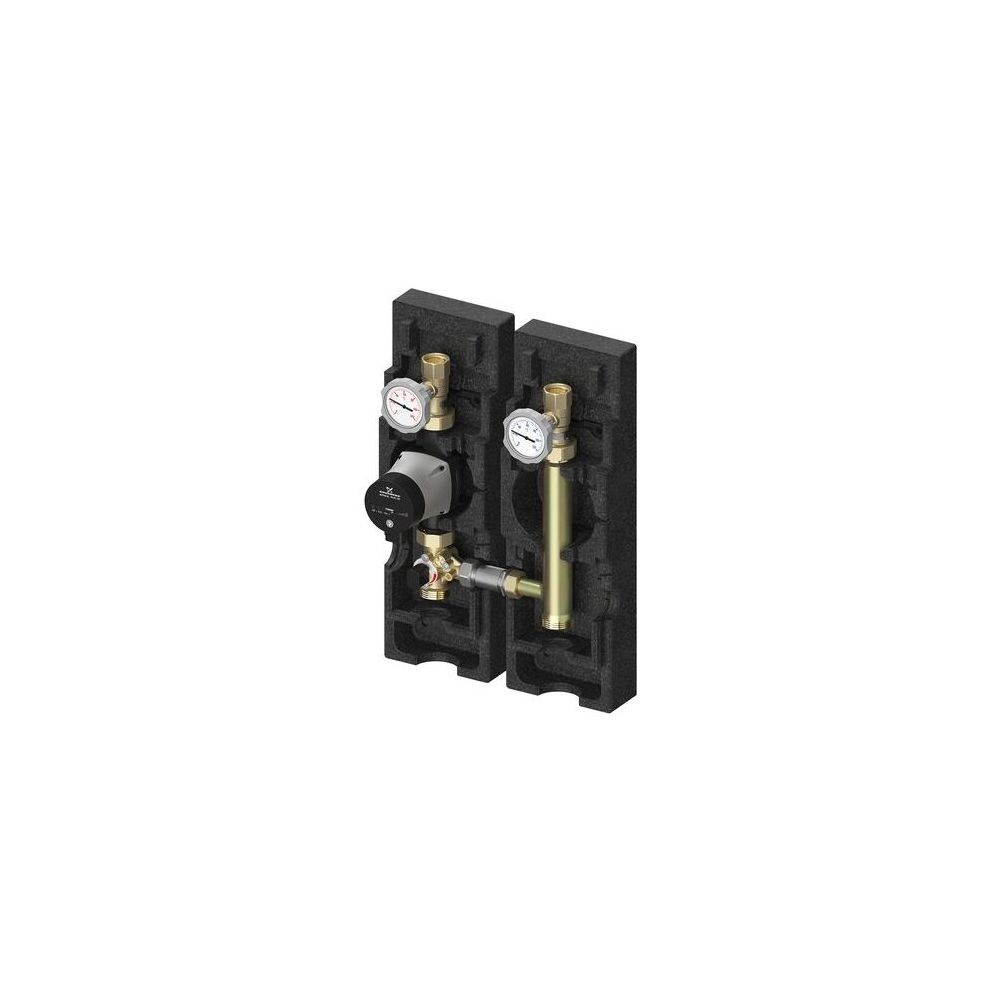

Flamco Pumpengruppe V-MK, gemischter Heizkreis, 1 1/4", ohne Pumpe
Die Flamco Pumpengruppe V-MK ist eine Verteiler-Pumpengruppe für gemischte Heizkreise im Verteileraufbau. Sie ist in der Größe 1 1/4" ausgeführt und wird ohne Umwälzpumpe geliefert, wobei eine Einbaulänge von 180 mm für die Pumpe vorgesehen ist. Die Gruppe ist für die Wandaufstellung konzipiert und verfügt über eine EPS-Isolierung, einen 3-Wege-T-Mischer mit stufenlos einstellbarem Bypass sowie zwei 2-Wege-Kugelhähne, von denen der rücklaufseitige eine handaufstellbare Schwerkraftbremse enthält. Zwei integrierte Kontaktthermometer im Kugelhahngriff zeigen den Temperaturbereich von 0 bis 120 °C an. Diese Pumpengruppe ist ideal für Heizungsanwendungen und kann auch mit Glykol als Medium betrieben werden.
Welche Funktion erfüllt die Flamco Pumpengruppe V-MK?
Die Flamco Pumpengruppe V-MK DN 32 ist speziell für den Einsatz in gemischten Heizkreisen konzipiert. Sie ermöglicht den flexiblen Verteileraufbau und ist für die Integration einer Umwälzpumpe mit einer Einbaulänge von 180 mm vorbereitet. Diese Gruppe ist optimal für Heizungsanwendungen geeignet und kann auch mit Glykol als Medium betrieben werden. Eine einfache Wandaufstellung ist durch die Konstruktion vorgesehen.
Welche Komponenten sind in der Pumpengruppe integriert?
Die Pumpengruppe enthält zwei 2-Wege-Kugelhähne, wobei der rücklaufseitige Kugelhahn eine handaufstellbare Schwerkraftbremse besitzt. Zwei Kontaktthermometer sind direkt in den Kugelhahngriffen integriert und zeigen den Temperaturbereich von 0 bis 120 °C an. Ein 3-Wege-T-Mischer mit stufenlos einstellbarem Bypass ist ebenfalls ein wesentlicher Bestandteil der Gruppe. Die gesamte Einheit ist zum Schutz vor Wärmeverlusten mit einer EPS-Isolierung ummantelt. Die Armaturen und die Verrohrung bestehen aus rostfreiem Stahl.
Welche Anschlüsse und Abmessungen sind relevant?
Der untere Abgang ist als 1 1/2" AG flachdichtend ausgeführt, während der obere Abgang ein Innengewinde von 1 1/4" besitzt. Der primäre Nenndurchmesser beträgt DN 32 mit einem Rohraußendurchmesser von 42,4. Der sekundäre Nenndurchmesser ist ebenfalls DN 32 mit einem Rohraußendurchmesser von 47,5. Der Pumpenanschluss ist ein zylindrisches Innengewinde (BSPP) mit einem Nenndurchmesser von 2 Zoll (50). Die Baulänge beträgt 373, die Bauhöhe 550 und die Bautiefe 240.
Welche hydraulischen Kennwerte zeichnen die Gruppe aus?
Die Pumpengruppe ist für eine maximale Mediumtemperatur von 110 °C und einen maximalen Arbeitsdruck von 10 ausgelegt. Der Kvs-Wert der Gruppe beträgt 6,1.
Technische Daten
- Baulänge: 373
- Bauhöhe: 550
- Bautiefe: 240
- Mediumtemperatur: 110 °C
- Nenndurchmesser primär: DN 32
- Nenndurchmesser sekundär: DN 32
- Einbaulänge der Pumpe: 180 mm
- Max. Arbeitsdruck: 10
- Anzeigebereich Thermometer: 0 - 120 °C
- Kvs-Wert: 6,1
Die Flamco Pumpengruppe V-MK bietet eine zuverlässige Lösung für gemischte Heizkreise, die eine flexible Installation ohne Pumpe ermöglicht. Mit ihrer robusten Bauweise aus rostfreiem Stahl, integrierten Thermometern und einem 3-Wege-T-Mischer sorgt sie für präzise Regelung und hohe Betriebssicherheit. Die Gruppe ist für eine maximale Mediumtemperatur von 110 °C und einen Arbeitsdruck von 10 ausgelegt und stellt eine effiziente Komponente in modernen Heizungsanlagen dar.
Technische Daten
| Hersteller-Warengruppe | Kesselraumausrüstung |
| Hersteller-Produktgruppe | Pumpengruppen V-MK |
| Hersteller-Artikelnummer | M66834EA |
| Hersteller | Flamco |
| Anzeigebereich Thermometer | 0 - 120 |
| Artikelnummer | FLAMCO-M66834EA |
| Auslaufhahn | nein |
| Bauhöhe | 550 |
| Baulänge | 373 |
| Bautiefe | 240 |
| EAN-13 | 4016715014320 |
| Einbaulänge der Pumpe | 180 |
| Eingebaute Zirkulationspumpe | nein |
| Geeignet für Ethanol | nein |
| Geeignet für Glykol | ja |
| Geeignet für Heizung | ja |
| Geeignet für Kühlen | nein |
| Geeignet für Servomotoren | ja |
| Gewicht | 5,358 kg |
| Hocheffizienzpumpe (entsprechend EC 547/2012 und EC 641/2009) | nein |
| Kvs-Wert | 6,1 |
| Max Arbeitsdruck | 10 |
| Mediumtemperatur | 110 |
| Mit Absperrventil | ja |
| Mit Anschluss Ausdehnungsgefäß | nein |
| Mit Dreiwegeventil | ja |
| Mit Füßen | nein |
| Mit Manometer | nein |
| Mit Passstück für Wärmezähler | nein |
| Mit Pumpenkugelhahn | nein |
| Mit Regelventil | nein |
| Mit Rückschlagklappe | nein |
| Mit Servomotor | nein |
| Mit Sicherheitsventil | nein |
| Mit Thermometer | ja |
| Mit Wandbefestigungsbügel | nein |
| Mit Wärmezähler | nein |
| Nenndurchmesser primär | DN 32 |
| Nenndurchmesser Pumpenanschluss | 2 Zoll (50) |
| Nenndurchmesser sekundär | DN 32 |
| Pumpenanschluss | Innengewinde zylindrisch (BSPP) |
| Rohraußendurchmesser primär | 42,4 |
| Rohraußendurchmesser sekundär | 47,5 |
| Sekundärer Anschluss | Innengewinde zylindrisch (BSPP) |
| Strömungsrichtung | links |
| Wandaufstellung | ja |
| Werkstoff Armaturen | rostfreier Stahl |
| Werkstoff Verrohrung | rostfreier Stahl |
