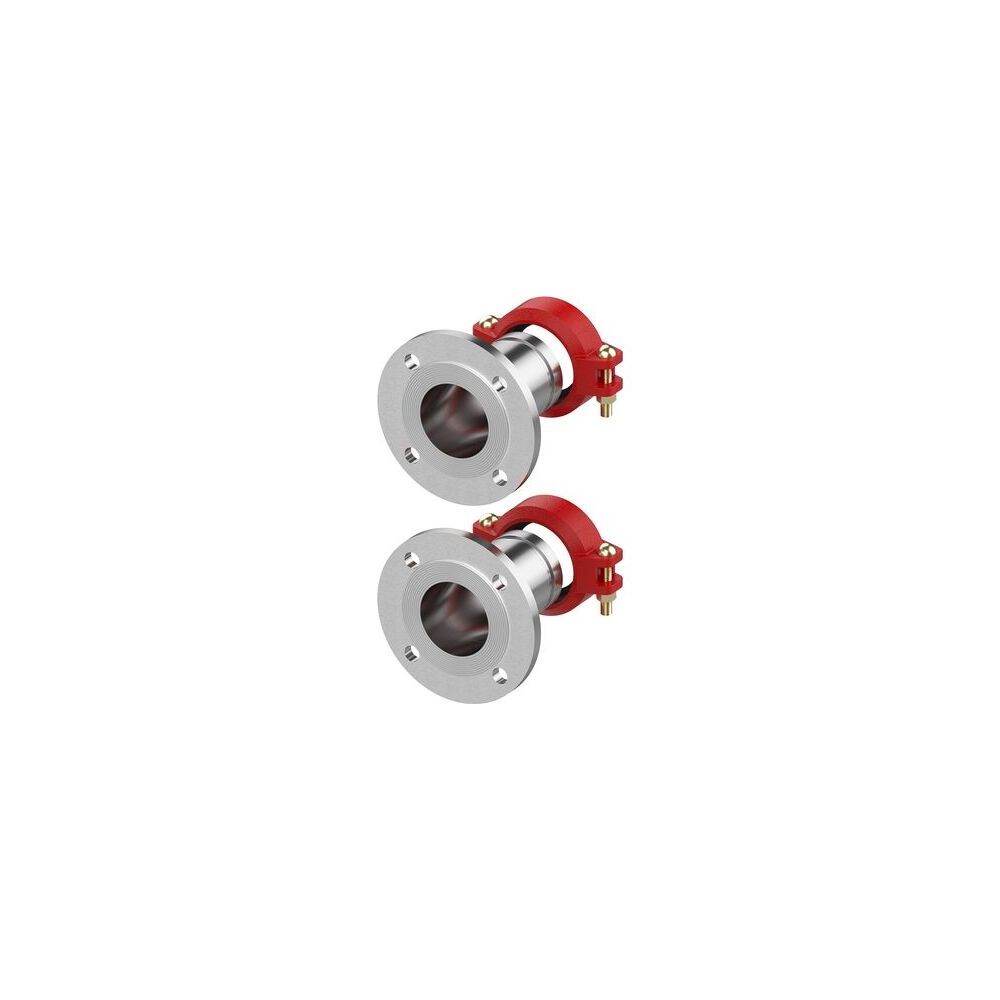

Flamco BigFixLock Flansch, 1 Paar DN 50 (60,3) x DN 40, PN 6
Der Flamco BigFixLock Flansch ist ein 2-teiliges Übergangsstück für system-externe Verbindungslösungen zum Wärmeerzeuger mit Victaulic-Flansch PN 6. Das Set wird als 1 Paar geliefert und reduziert den Durchmesser von DN 50 auf DN 40. Die Ausführung ist für einen Bogenwinkel von 0 ausgelegt und kommt mit Dichtungsmaterial.
Welche Funktion erfüllt der Flamco BigFixLock Flansch?
Der BigFixLock Flansch dient als Übergangsverschraubung (system-extern) zum Wärmeerzeuger und verbindet die Anschlussseite DN 50 (60,3) mit DN 40. Als reduzierendes Verbindungselement unterstützt die Ausführung die Anpassung zwischen zwei unterschiedlichen Nenndurchmessern. Die Bauart ist dabei 2-teilig und als Flansch-Anschluss ausgeführt.
Welche Anschlüsse und Betriebsgrenzen sind relevant?
Für den Flansch ist die Druckstufe PN 6 angegeben. Der Nenndurchmesser Anschluss 1 ist DN 50, der Rohraußendurchmesser Anschluss 1 liegt bei 60,3. Der Nenndurchmesser Anschluss 2 ist DN 40, der max. Arbeitsdruck bei 20 °C ist mit 6 angegeben. Für den Dauerbetrieb ist eine Mediumtemperatur von 110 genannt.
Was ist zur Ausführung und zum Dichtkonzept wichtig?
Die Ausführung ist reduzierend und exzentrisch: nein, mit Winkel des Bogens: 0. Dichtungsmaterial ist ja vorhanden; die Material Dichtung ist Ethylen-Propylen-Dien-Kautschuk (EPDM). Für die Anschlüsse sind unterschiedliche Werkstoffe hinterlegt: Gusseisen für Anschluss 1 und Stahl für Anschluss 2. Das System ist zudem systemgebunden.
Technische Daten
- Hersteller-Serie: BigFixLock
- Ausführung: 2-teilig
- Anschluss 2: Flansch
- Druckstufe Flansch (PN): PN 6
- Nenndurchmesser Anschluss 1: DN 50
- Rohraußendurchmesser Anschluss 1: 60,3
- Nenndurchmesser Anschluss 2: DN 40
- Reduzierend: ja
- Max. Arbeitsdruck bei 20 °C: 6
- Mediumtemperatur (Dauerbetrieb): 110
Der Flamco BigFixLock Flansch (1 Paar) ist ein 2-teiliges Übergangsstück zur Durchmesseranpassung von DN 50 (60,3) auf DN 40 in der Druckstufe PN 6. Das Teil ist mit Flanschanschluss ausgeführt, mit EPDM-Dichtungsmaterial und für Mediumtemperatur 110 im Dauerbetrieb sowie max. Arbeitsdruck bei 20 °C: 6 angegeben.
Technische Daten
| Hersteller-Warengruppe | Kesselraumausrüstung |
| Hersteller-Serie | BigFixLock |
| Hersteller-Produktgruppe | Zubehör Großverteiler |
| Hersteller-Artikelnummer | M66259.391 |
| Hersteller | Flamco |
| Anschluss 2 | Flansch |
| Artikelnummer | FLAMCO-M66259.391 |
| Ausführung | 2-teilig |
| Druckstufe Flansch (PN) | PN 6 |
| EAN-13 | 4016715008886 |
| Exzentrisch | nein |
| FM-Prüfung | nein |
| Gewicht | 5,13 kg |
| LPCB-Prüfung | nein |
| Material Dichtung | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Max Arbeitsdruck bei 20 °C | 6 |
| Mediumtemperatur (Dauerbetrieb) | 110 |
| Mit Dichtungsmaterial | ja |
| Mit Entleerungsventil | nein |
| Mit Entlüfter | nein |
| Mit Stoßnocken | nein |
| Nenndurchmesser Anschluss 1 | DN 50 |
| Nenndurchmesser Anschluss 2 | DN 40 |
| Reduzierend | ja |
| Rohraußendurchmesser Anschluss 1 | 60,3 |
| Systemgebunden | ja |
| UL-Prüfung | nein |
| ULC-Qualitätskennzeichen | nein |
| Verschlossen | nein |
| Werkstoff des Anschlusses 1 | Gusseisen |
| Werkstoff des Anschlusses 2 | Stahl |
| Werkstoffgüte Anschluss 1 | ASTM A536 65-45-12 |
| Werkstoffgüte Anschluss 2 | St 37 (1.0254) |
| Winkel des Bogens | 0 |
| Zugfest | nein |
