Beschreibung

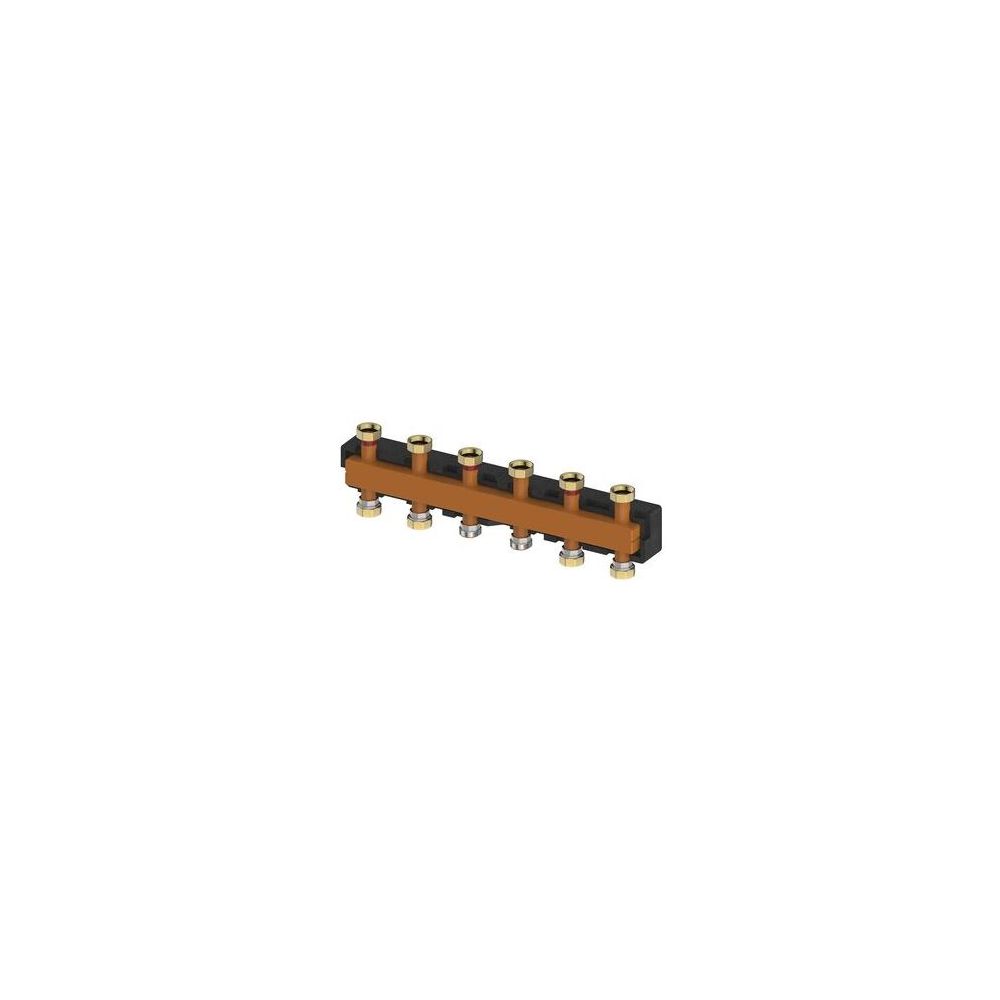

Flamco Verteilerbalken 3-fach, bis 5 Heizkreise, bis 70kW
Der Flamco Verteilerbalken 3-fach ist eine robuste Lösung für Heizungsanlagen, konzipiert für bis zu 5 Heizkreise und Leistungen bis 70 kW. Er ist mit einer Standard EPP-Isolierung ausgestattet und ermöglicht den Aufbau von Pumpengruppen, wobei er universell mit gängigen Größen kombinierbar ist. Ideal für die effiziente Verteilung von Heizungswasser in verschiedenen Anwendungen.
Wie ist der Flamco Verteilerbalken konstruiert und einsetzbar?
Dieser Verteilerbalken ist als Verteiler/Sammler in Durchgangsform mit geraden Abzweigen ausgeführt und besteht aus lackiertem Stahl, was einen zuverlässigen Oberflächenschutz bietet. Die Montage erfolgt als Aufbau. Er verfügt über Anschlusspaare nach oben und unten, wobei die unteren Anschlüsse zusätzlich genutzt werden können. Die Konstruktion ist passend auf Rohranschlussgruppen und für den Aufbau von Pumpengruppen vorgesehen.
Welche Anschlussmöglichkeiten bietet der Verteilerbalken?
Der Flamco Verteilerbalken ist universell mit Pumpengruppen der Größen 3/4 Zoll, 1 Zoll und 1 1/4 Zoll kombinierbar. Die Hauptanschlüsse (Anschluss 1 und 2) sind als Außengewinde zylindrisch BSPP (ISO 228-1) ausgeführt, mit einem Nenndurchmesser von DN 40 bzw. 1 1/2 Zoll (40) und einem Rohraußendurchmesser von 45. Die fünf Abzweigungen sind mit Innengewinde zylindrisch (BSPP) versehen, ebenfalls mit einem Nenndurchmesser von 1 1/2 Zoll (40) und einem Rohraußendurchmesser von 45. Es sind zwei Verzweigungsrichtungen mit unterschiedlichen Abständen zwischen den Abzweigungen vorhanden.
Für welche Medien und Temperaturbereiche ist das System geeignet?
Der Verteilerbalken ist für den Einsatz mit Heizungswasser, Glykol und Ethanol geeignet. Eine Verwendung für Pressluft, Leitungswasser oder Kühlwasser ist nicht vorgesehen. Die maximale Mediumtemperatur im Dauerbetrieb beträgt 110. Die Druckstufe des Artikels ist PN 6. Eine Standard EPP-Isolierung ist integriert.
Technische Daten
- Leistung: bis 70 kW (bei Delta T=20k)
- Anzahl Heizkreise: bis 5
- Anzahl der Abzweige: 5
- Werkstoff: Stahl
- Oberflächenschutz: lackiert
- Druckstufe: PN 6
- Max. Mediumtemperatur (Dauerbetrieb): 110
- Baulänge: 755
- Bauhöhe: 205
- Bautiefe: 160
Der Flamco Verteilerbalken bietet eine zuverlässige und flexible Lösung für die Heizungsinstallation. Mit seiner Auslegung für bis zu 5 Heizkreise und einer Leistung von bis zu 70 kW ermöglicht er eine effiziente und sichere Verteilung. Die robuste Stahlkonstruktion und die EPP-Isolierung tragen zur Langlebigkeit und Energieeffizienz bei, während die universelle Kombinierbarkeit mit verschiedenen Pumpengruppen eine vielseitige Integration sicherstellt.
Technische Daten
| Hersteller-Warengruppe | Kesselraumausrüstung |
| Hersteller-Produktgruppe | Verteiler bis 70 kW |
| Hersteller-Artikelnummer | M66301.3 |
| Hersteller | Flamco |
| Anschluss 1 | Außengewinde zylindrisch BSPP (ISO 228-1) |
| Anschluss 2 | Außengewinde zylindrisch BSPP (ISO 228-1) |
| Anschluss Abzweigungen | Innengewinde zylindrisch (BSPP) |
| Anzahl der Abzweige | 5 |
| Anzahl der Verzweigungsrichtungen | 2 |
| Arbeitslänge Verteiler | 755 |
| Artikelnummer | FLAMCO-M66301.3 |
| Ausführung | Verteiler/Sammler |
| Bauhöhe | 205 |
| Baulänge | 755 |
| Bautiefe | 160 |
| Druckstufe Artikel | PN 6 |
| EAN-13 | 4016715009135 |
| Form | Durchgang mit geraden Abzweigen |
| Geeignet für Ethanol | ja |
| Geeignet für Glykol | ja |
| Geeignet für Heizungswasser | ja |
| Geeignet für Kühlwasser | nein |
| Geeignet für Leitungswasser | nein |
| Geeignet für Pressluft | nein |
| Gewicht | 8,12 kg |
| KOMO-Prüfsiegel | nein |
| Länge Verteiler | 755 |
| Max Mediumtemperatur (Dauerbetrieb) | 110 |
| Mit Absperrventil | nein |
| Mit Befestigungsmaterial | nein |
| Mit Entlüftung | nein |
| Mit Füll- und Entleerungshahn | nein |
| Mit Füßen | nein |
| Mit Isolierung | ja |
| Mit verstellbaren Bodenstützen | nein |
| Mit Wandbefestigungsbügel | nein |
| Montageart | Aufbau |
| Nenndurchmesser Abzweigungen | 1 1/2 Zoll (40) |
| Nenndurchmesser Anschluss 1 | DN 40 |
| Nenndurchmesser Anschluss 2 | 1 1/2 Zoll (40) |
| Oberflächenschutz | lackiert |
| Rohraußendurchmesser Abzweigungen | 45 |
| Rohraußendurchmesser Anschluss 1 | 45 |
| Rohraußendurchmesser Anschluss 2 | 45 |
| Systemgebunden | nein |
| Typenzulassung nach BBR/EKS | nein |
| Unterschiedliche Abstände zwischen Abzweigungen | ja |
| Werkstoff | Stahl |
