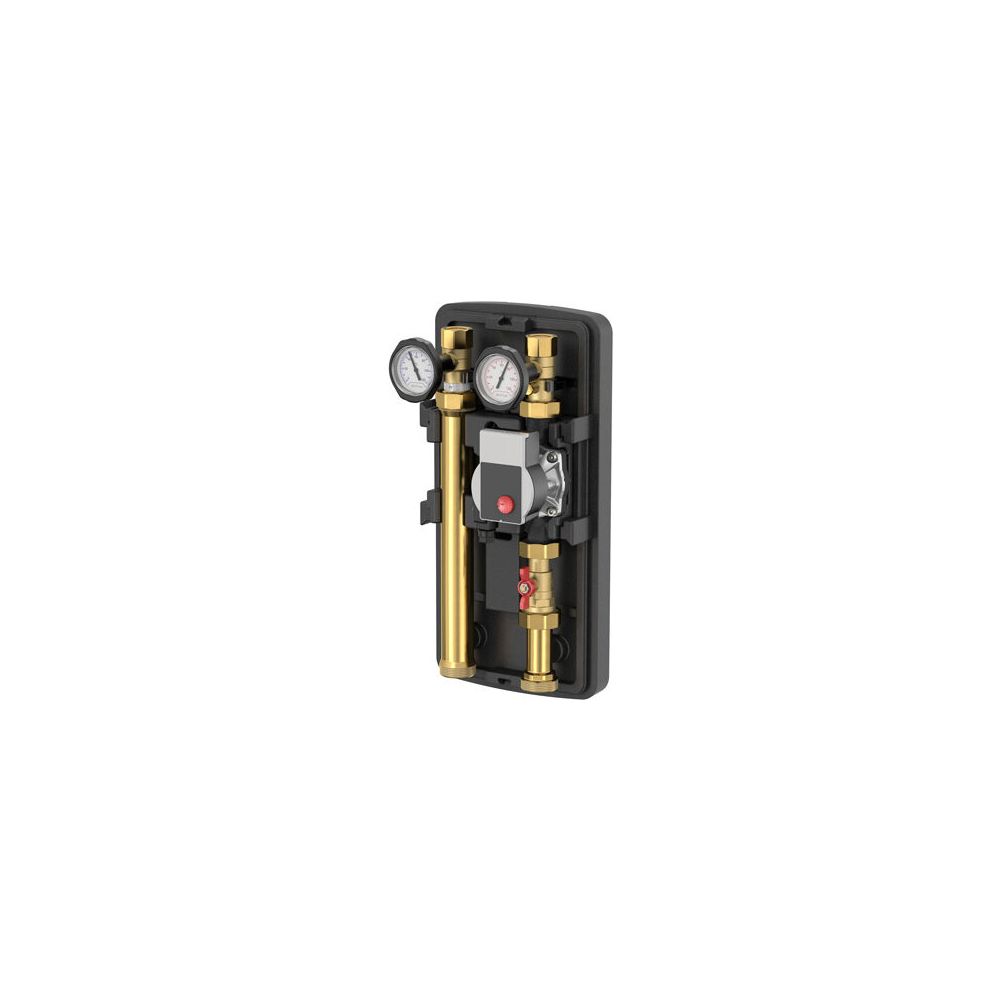

Flamco Meiflow Top S UC-L, ungemischter Heizkreis, DN 25, Alpha 2.1 1", Grundfos Alpha 2.1 25-60, lang
Die Flamco Meiflow Top S UC-L Pumpengruppe von Meibes ist eine Langversion für ungemischte Heizkreise, ausgestattet mit einer Grundfos Alpha 2.1 25-60 Hocheffizienzpumpe. Sie ist für die Wand- oder Verteilermontage konzipiert und eignet sich für Heizungsanlagen mit einer Leistung von bis zu 70 kW. Diese Pumpengruppe bietet eine effiziente und zuverlässige Lösung für die Wärmeversorgung in Heizkreisen.
Welche Funktionen bietet die Meiflow Top S UC-L Pumpengruppe?
Die Meiflow Top S UC-L ist speziell für ungemischte Heizkreise ausgelegt und ermöglicht eine flexible Installation durch die einstellbare Strömungsrichtung. Im Auslieferungszustand befindet sich der Vorlauf rechts, kann jedoch bei Bedarf auf die linke Seite umgebaut werden. Die Pumpengruppe ist für den Einsatz in Heizungsanlagen bis zu 70 kW geeignet und kann sowohl an der Wand als auch an einem Verteiler montiert werden.
Wie ist die Pumpengruppe ausgestattet?
Zur Ausstattung der Pumpengruppe gehört eine Grundfos Alpha 2.1 25-60 Hocheffizienzpumpe, die den Anforderungen der EC 547/2012 und EC 641/2009 entspricht. Eine Schwerkraftbremse im Rücklauf mit einem Öffnungsdruck von 200mmWs verhindert unerwünschte Zirkulation. Zwei Kugelhähne mit Griff dienen als Absperrventile, ergänzt durch einen Pumpenkugelhahn im Vorlauf. Ein Thermometer mit einem Anzeigebereich von 0 bis 120 Grad Celsius ist ebenfalls integriert. Die Fühleraufnahme im Vorlauf ist als M10x1 ausgeführt. Eine EPP-Isolierung minimiert Wärmeverluste und trägt zur Energieeffizienz bei, inklusive einer Wandhalterung für die Montage.
Welche Materialien und Leistungsdaten zeichnen das Produkt aus?
Die Flamco Meiflow Top S UC-L Pumpengruppe ist aus robusten Werkstoffen wie Stahl, Messing, PTFE und EPDM gefertigt, wobei die Verrohrung aus rostfreiem Stahl besteht. Sie ist für einen Nenndruck von PN6 und eine maximale Betriebstemperatur von 95 Grad Celsius ausgelegt. Der Kvs-Wert beträgt 7,7, was eine effiziente Durchflussregelung sicherstellt. Der maximale Arbeitsdruck liegt bei 6 bar.
Welche Anschlüsse und Abmessungen sind zu beachten?
Für den Anschluss der Wärmeverbraucher ist ein 1 Zoll Innengewinde (IG) vorgesehen, während der Wärmeerzeuger über ein 1 1/2 Zoll Außengewinde (AG) angeschlossen wird. Der Achsabstand beträgt 125 mm. Die Abmessungen der Pumpengruppe sind: Höhe 511 mm, Breite 249 mm und Tiefe 220 mm. Die Einbaulänge der Pumpe beträgt 180 mm.
Technische Daten
- Ausführung: ungemischter Heizkreis
- Max. Heizleistung: 70 kW
- Pumpe: Grundfos Alpha 2.1 25-60
- Nenndruck: PN6
- Max. Betriebstemperatur: 95 Grad Celsius
- Kvs-Wert: 7,7
- Anschluss Wärmeverbraucher: 1" IG
- Anschluss Wärmeerzeuger: 1 1/2" AG
- Achsabstand: 125 mm
- Höhe: 511 mm
Die Flamco Meiflow Top S UC-L Pumpengruppe bietet eine leistungsstarke und flexible Lösung für ungemischte Heizkreise. Mit einer maximalen Heizleistung von 70 kW und der integrierten Grundfos Alpha 2.1 25-60 Hocheffizienzpumpe sorgt sie für eine effiziente Wärmeübertragung. Die robuste Bauweise aus Stahl und Messing sowie die EPP-Isolierung tragen zur Langlebigkeit und Energieeffizienz der Heizungsanlage bei, bei einem Nenndruck von PN6 und einer Betriebstemperatur bis 95 Grad Celsius.
Technische Daten
| Hersteller-Warengruppe | Kesselraumausrüstung |
| Hersteller-Serie | MeiFlow |
| Hersteller-Produktgruppe | Pumpengruppen ungemischt UK |
| Hersteller-Artikelnummer | M66915.30 |
| Hersteller | Flamco |
| Anzeigebereich Thermometer | 0 - 120 |
| Artikelnummer | FLAMCO-M66915.30 |
| Ausführung | ungemischter Heizkreis |
| Auslaufhahn | nein |
| Bauhöhe | 511 |
| Baulänge | 249 |
| Bautiefe | 220 |
| EAN-13 | 4016715091819 |
| Einbaulänge der Pumpe | 180 |
| Eingebaute Zirkulationspumpe | ja |
| Geeignet für Glykol | nein |
| Geeignet für Heizung | ja |
| Geeignet für Kühlen | nein |
| Geeignet für Servomotoren | nein |
| Gewicht | 6,1 kg |
| Hocheffizienzpumpe (entsprechend EC 547/2012 und EC 641/2009) | ja |
| Kvs-Wert | 7,7 |
| Max Arbeitsdruck | 6 |
| Mediumtemperatur | 95 |
| Mit Absperrventil | ja |
| Mit Anschluss Ausdehnungsgefäß | nein |
| Mit Dreiwegeventil | nein |
| Mit Füßen | nein |
| Mit Manometer | nein |
| Mit Passstück für Wärmezähler | nein |
| Mit Pumpenkugelhahn | ja |
| Mit Regelventil | nein |
| Mit Servomotor | nein |
| Mit Sicherheitsventil | nein |
| Mit Thermometer | ja |
| Mit Wandbefestigungsbügel | ja |
| Mit Wärmezähler | nein |
| Nenndurchmesser primär | DN 25 |
| Nenndurchmesser Pumpenanschluss | 1 1/2 Zoll (40) |
| Nenndurchmesser sekundär | DN 25 |
| Primärer Anschluss | Außengewinde zylindrisch BSPP (ISO 228-1) |
| Pumpenanschluss | Innengewinde zylindrisch (BSPP) |
| Sekundärer Anschluss | Innengewinde zylindrisch (BSPP) |
| Strömungsrichtung | einstellbar |
| Wandaufstellung | ja |
| Werkstoff Armaturen | Messing |
| Werkstoff Verrohrung | rostfreier Stahl |
| Öffnungsdruck Sperrventil | 0,02 |
