Flamco Meiflow Top S MC-CS M, gemischter Heizkreis Clean Smart, DN 32, w/o pump 1 1/4", ohne Pumpe, Motor

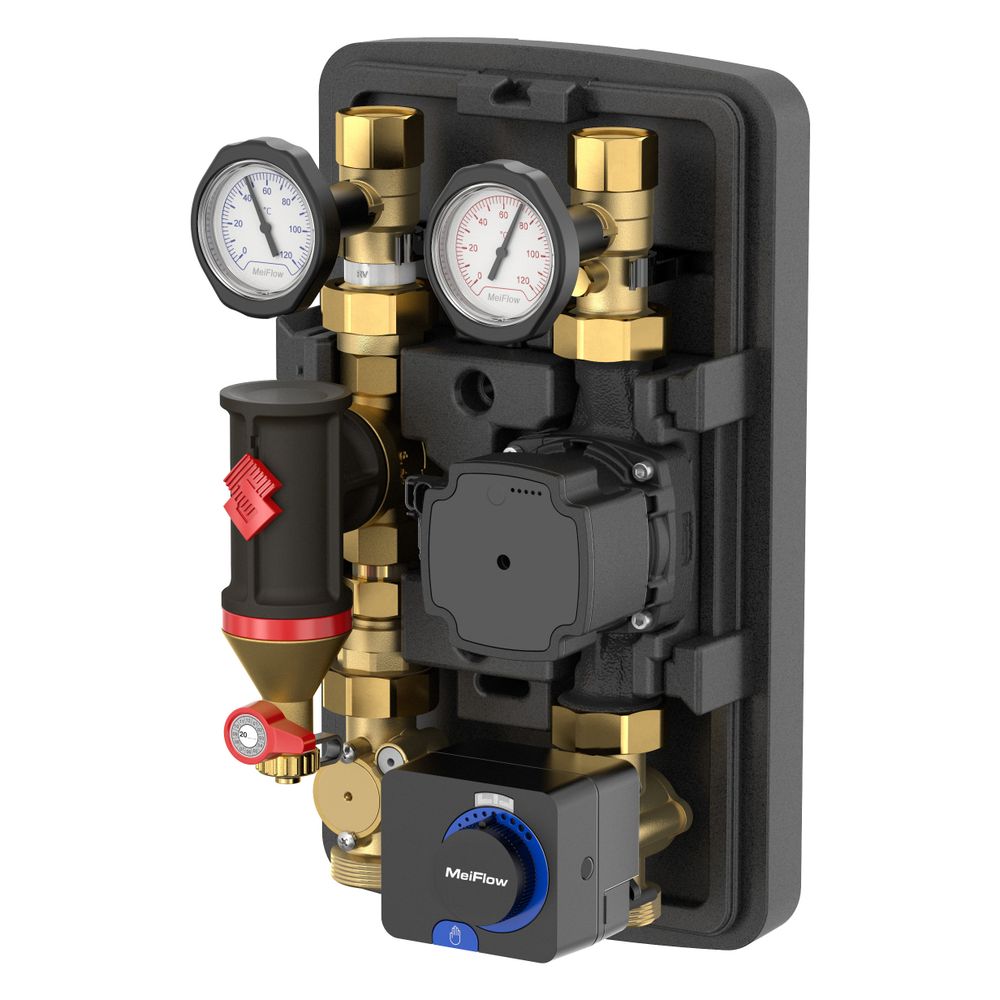

Die Flamco MeiFlow Top S MC-CS M ist eine Pumpengruppe für gemischte Heizkreise (DN 32) mit integriertem Schlammabscheider Clean Smart und Stellmotor. Das System ist für Wand- oder Verteilermontage vorgesehen und kommt ohne Pumpe aus. Es ist für eine Heizleistung von bis zu 70 kW ausgelegt. Damit eignet sich die Pumpengruppe für Heizungsanlagen, bei denen ein 3-Wege-Mischer mit stufenlosem Bypass sowie ein integrierter Schlammabscheider im gemischten Heizkreis benötigt werden.
Für welche Heizkreise ist die Flamco MeiFlow Top S MC-CS M ausgelegt?
Als Pumpengruppe für gemischte Heizkreise unterstützt die Flamco MeiFlow Top S MC-CS M die hydraulische Mischung über einen 3-Wege-Mischer mit stufenlosem Bypass. Die Ausführung ist mit stellbarem Antrieb (Stellantrieb/Motor) sowie integriertem Schlammabscheider Clean Smart ausgestattet und ist für Wand- oder Verteilermontage vorgesehen.
Welche Komponenten sind in der Pumpengruppe integriert?
Die Ausstattung umfasst eine pumpe: ohne Pumpe (Einbaulänge 180 mm) sowie einen Schlammabscheider Clean Smart. Zusätzlich sind Absperrventile integriert, ausgeführt als 2 x Kugelhähne mit Griff. Ein Thermometer ist vorhanden (Anzeigebereich 0 - 120 Grad). Der Stellantrieb ist als 230 V-Ausführung beschrieben, inkl. Kabel (2 m). Eine Schwerkraftbremse ist im Rücklauf mit 200 mmWs integriert.
Wie wird die Leitungsführung und Montage ausgeführt?
Die Pumpengruppe ist für die Montage mit Wandaufstellung vorgesehen und wird mit Wandhalterung geliefert. Der Vorlauf ist rechts angeordnet. Für den Anschluss werden Anschluss Wärmeverbraucher 1 1/4" IG und Anschluss Wärmeerzeuger 1 1/2" AG ausgewiesen. Der Achsabstand beträgt 125 mm.
Technische Daten
- Nenndurchmesser primär: DN 32
- Anschluss Wärmeverbraucher: 1 1/4" IG
- Anschluss Wärmeerzeuger: 1 1/2" AG
- Kvs-Wert: 4,6
- Nenndruck: PN6
- Max. Betriebstemperatur: 110 Grad
- Schwerkraftbremse: im RL, 200mmWs
- Höhe: 421 mm
- Breite: 249 mm
- Tiefe: 220 mm
Die Flamco MeiFlow Top S MC-CS M ist eine Pumpengruppe für gemischte Heizkreise mit DN 32, ausgelegt für PN6 und 110 Grad. Das System kommt ohne Pumpe (Einbaulänge 180 mm), ist mit 3-Wege-Mischer und stufenlosem Bypass sowie einem integrierten Schlammabscheider Clean Smart ausgestattet. Der Kvs-Wert beträgt 4,6, der Stellantrieb 230 V ist integriert und die Montage erfolgt für Wand- oder Verteilermontage bei einer Heizleistung von bis zu 70 kW.
Lieferumfang
- 1x Flamco Meiflow Top S MC-CS M Pumpengruppe
- 1x Winkelstecker
- 1x Wandhalterung
Technische Daten
| Hersteller-Warengruppe | Kesselraumausrüstung |
| Hersteller-Serie | MeiFlow |
| Hersteller-Produktgruppe | Pumpengruppen gemischt MK |
| Hersteller-Artikelnummer | M66932CEAM |
| Hersteller | Flamco |
| Anzeigebereich Thermometer | 0 - 120 |
| Artikelnummer | FLAMCO-M66932CEAM |
| Ausführung | gemischter Heizkreis |
| Auslaufhahn | nein |
| Bauhöhe | 421 |
| Baulänge | 249 |
| Bautiefe | 220 |
| EAN-13 | 4016715092311 |
| Einbaulänge der Pumpe | 180 |
| Eingebaute Zirkulationspumpe | nein |
| Geeignet für Glykol | nein |
| Geeignet für Heizung | ja |
| Geeignet für Kühlen | nein |
| Geeignet für Servomotoren | ja |
| Gewicht | 5,4 kg |
| Hocheffizienzpumpe (entsprechend EC 547/2012 und EC 641/2009) | nein |
| Kvs-Wert | 4,6 |
| Max Arbeitsdruck | 6 |
| Mediumtemperatur | 110 |
| Mit Absperrventil | ja |
| Mit Anschluss Ausdehnungsgefäß | nein |
| Mit Dreiwegeventil | ja |
| Mit Füßen | nein |
| Mit Manometer | nein |
| Mit Passstück für Wärmezähler | nein |
| Mit Pumpenkugelhahn | nein |
| Mit Regelventil | nein |
| Mit Servomotor | ja |
| Mit Sicherheitsventil | nein |
| Mit Thermometer | ja |
| Mit Wandbefestigungsbügel | ja |
| Mit Wärmezähler | nein |
| Nenndurchmesser primär | DN 32 |
| Nenndurchmesser Pumpenanschluss | 1 1/2 Zoll (40) |
| Nenndurchmesser sekundär | DN 32 |
| Primärer Anschluss | Außengewinde zylindrisch BSPP (ISO 228-1) |
| Pumpenanschluss | Innengewinde zylindrisch (BSPP) |
| Sekundärer Anschluss | Innengewinde zylindrisch (BSPP) |
| Strömungsrichtung | rechts |
| Wandaufstellung | ja |
| Werkstoff Armaturen | Messing |
| Werkstoff Verrohrung | rostfreier Stahl |
| Öffnungsdruck Sperrventil | 0,02 |
