Beschreibung

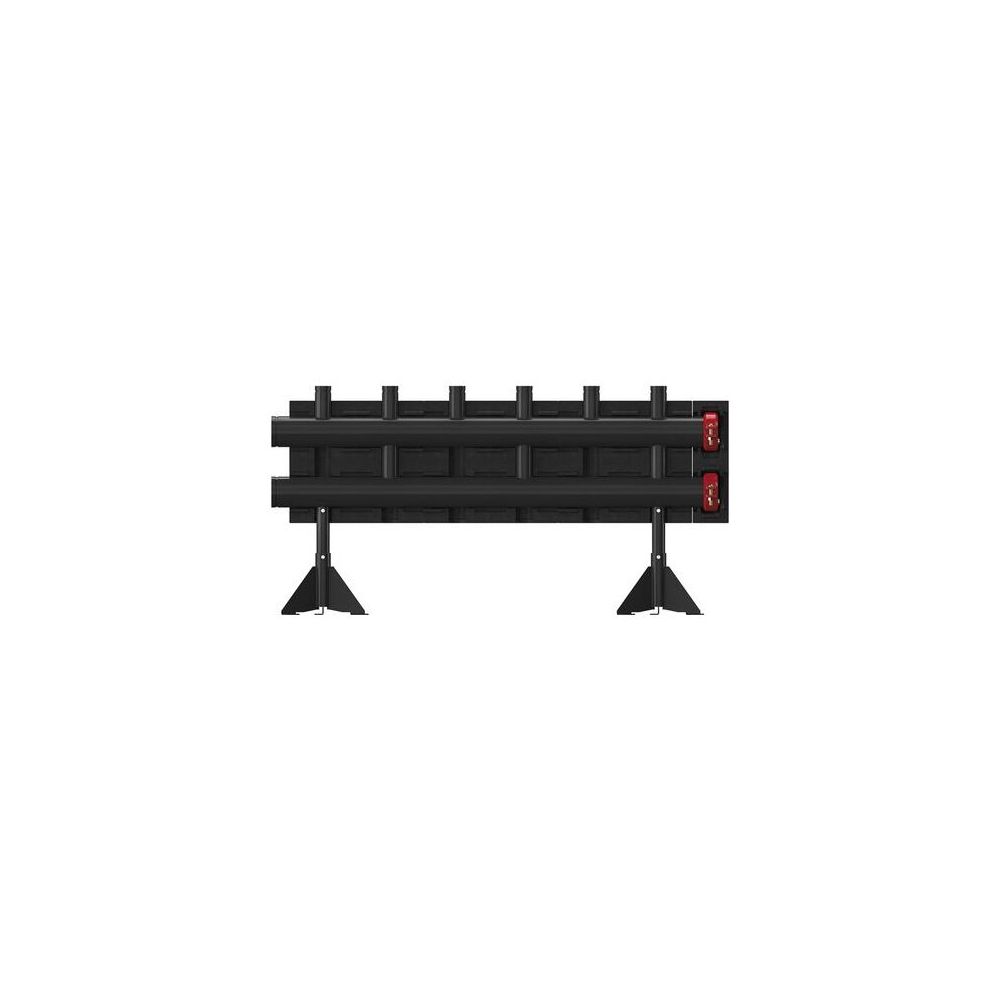

Flamco Verteilerbalken BigFixLock 3-Kreis-Modul, DN 150 (168,3) bis 700kW
Der Flamco Verteilerbalken BigFixLock 3-Kreis-Modul ist eine robuste und energieeffiziente Lösung für Heizungsanlagen bis 700 kW. Er ist speziell für bis zu drei Heizkreise konzipiert und verfügt über zwei übereinander angeordnete Kammern mit thermischer Trennung von Vor- und Rücklauf. Die Anschlüsse sind für Big-Fix-Lock-Schellen vorbereitet, was eine einfache und sichere Installation ermöglicht.
Wie ist der Flamco BigFixLock Verteilerbalken aufgebaut?
Der Verteilerbalken ist als 3-Kreis-Modul ausgeführt und für bis zu drei Heizkreise ausgelegt. Er besteht aus zwei übereinander angeordneten Kammern, die eine thermische Trennung von Vor- und Rücklauf ermöglichen. Der Kesselkreis kann flexibel sowohl links als auch rechts angeschlossen werden. Alle Anschlüsse sind für den Einsatz der Big-Fix-Lock-Schellen vorbereitet. Die oberen Abgänge zum Anschluss der Heizkreise sind in Nennweite DN 50 ausgeführt.
Welche technischen Spezifikationen bietet der Verteilerbalken?
Die Anschlüsse für den Kesselkreis sind seitlich ausgeführt und haben einen Rohraußendurchmesser von 168,3 mm (DN 150) mit Big-Fix-Lock-Schellennut. Die Anschlüsse für die Heizkreise sind oben angeordnet und weisen einen Rohraußendurchmesser von 60,3 mm (DN 50) mit Big-Fix-Lock-Schellennut auf. Das Achsmaß des Kesselkreises beträgt 340 mm, das der Heizkreise 250 mm. Der Verteiler ist für eine maximale Temperaturbelastung von 110 °C und einen maximalen Betriebsdruck von PN 10 ausgelegt. Der Leistungsbereich liegt bei 700 kW (30 m³/h) bei 1,3 m/s Geschwindigkeit an der Engstelle (dp= 5mbar).
Welche weiteren Merkmale und Eignungen besitzt das System?
Der Flamco Verteilerbalken wird lackiert, druckgeprüft und komplett isoliert ausgeliefert. Er ist mit zwei höhenverstellbaren Standfüßen ausgestattet. Das gesamte Verteilersystem ist modular aufgebaut und kann aus Elementen für 1, 2 oder 3 Heizkreise bestehen, die je nach Achsabstand beliebig miteinander kombiniert werden können. Der Verteiler ist geeignet für Glykol, Ethanol und Heizungswasser. Eine Eignung für Leitungswasser oder Pressluft ist nicht gegeben.
Technische Daten
- Leistungsbereich: 700 kW
- Anschlüsse Kesselkreis: 168,3 mm (DN 150)
- Anschlüsse Heizkreis: 60,3 mm (DN 50)
- Achsmaß Kesselkreis: 340 mm
- Achsmaß Heizkreis: 250 mm
- Max. Temperaturbelastung: 110 °C
- Max. Betriebsdruck: PN 10
- Baulänge: 1635 mm
- Bauhöhe: 1090 mm
- Bautiefe: 390 mm
- Werkstoff: Stahl
- Anzahl der Abzweige: 3
Der Flamco Verteilerbalken BigFixLock 3-Kreis-Modul bietet eine leistungsstarke und flexible Lösung für Heizungsanlagen. Mit einer Kapazität von bis zu 700 kW und der Möglichkeit, bis zu drei Heizkreise zu versorgen, ist er für anspruchsvolle Anwendungen geeignet. Die robusten Anschlüsse in DN 150 und DN 50, kombiniert mit einer maximalen Temperaturbelastung von 110 °C und einem Betriebsdruck von PN 10, stellen eine zuverlässige Funktion sicher.
Lieferumfang
- 1x Flamco Verteilerbalken BigFixLock 3-Kreis-Modul
- 2x Big-Fix-Lock-Schellen
- 2x Enddeckel mit 1/2" Bohrungen
- Isolierungen für die BigFix-Lock-Schellen
- 2x höhenverstellbare Standfüße
Technische Daten
| Hersteller-Warengruppe | Kesselraumausrüstung |
| Hersteller-Serie | BigFixLock |
| Hersteller-Produktgruppe | Großverteiler |
| Hersteller-Artikelnummer | M66457.3 |
| Hersteller | Flamco |
| Anschluss 1 | Klemmanschluss |
| Anschluss 2 | Klemmanschluss |
| Anschluss Abzweigungen | Klemmanschluss |
| Anzahl der Abzweige | 3 |
| Anzahl der Verzweigungsrichtungen | 1 |
| Arbeitslänge Verteiler | 1635 |
| Artikelnummer | FLAMCO-M66457.3 |
| Ausführung | Verteiler/Sammler |
| Bauhöhe | 1090 |
| Baulänge | 1635 |
| Bautiefe | 390 |
| Druckstufe Artikel | PN 10 |
| EAN-13 | 4016715009647 |
| Form | Durchgang mit geraden Abzweigen |
| Geeignet für Ethanol | ja |
| Geeignet für Glykol | ja |
| Geeignet für Heizungswasser | ja |
| Geeignet für Kühlwasser | ja |
| Geeignet für Leitungswasser | nein |
| Geeignet für Pressluft | nein |
| Gewicht | 107,1 kg |
| KOMO-Prüfsiegel | nein |
| Länge Verteiler | 1635 |
| Max Mediumtemperatur (Dauerbetrieb) | 110 |
| Mit Absperrventil | nein |
| Mit Befestigungsmaterial | ja |
| Mit Entlüftung | nein |
| Mit Füll- und Entleerungshahn | nein |
| Mit Füßen | ja |
| Mit Isolierung | ja |
| Mit verstellbaren Bodenstützen | ja |
| Mit Wandbefestigungsbügel | nein |
| Nenndurchmesser Anschluss 1 | DN 150 |
| Oberflächenschutz | lackiert |
| Rohraußendurchmesser Abzweigungen | 60,3 |
| Rohraußendurchmesser Anschluss 1 | 168,3 |
| Rohraußendurchmesser Anschluss 2 | 168,3 |
| Systemgebunden | nein |
| Typenzulassung nach BBR/EKS | nein |
| Unterschiedliche Abstände zwischen Abzweigungen | ja |
| Werkstoff | Stahl |
