Beschreibung

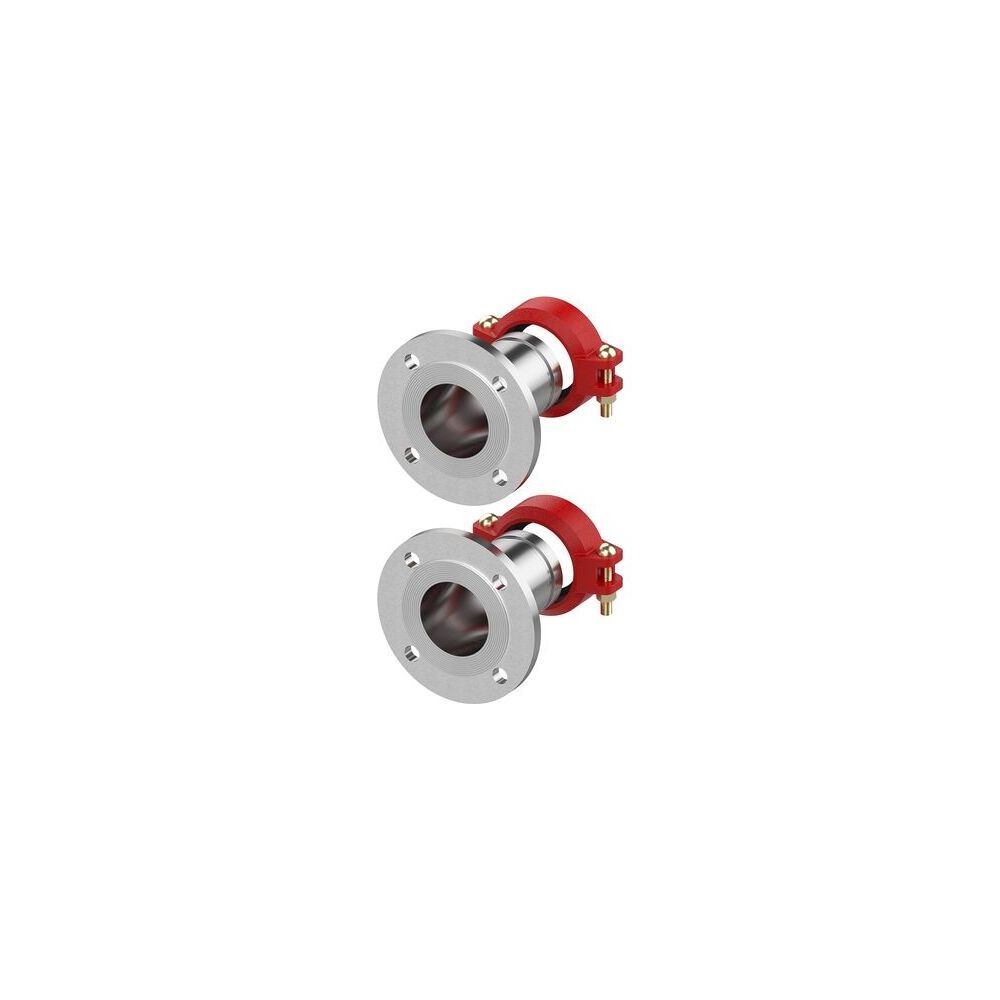

Flamco BigFixLock Flansch, 1 Paar DN 150 (168,3) x DN 125, PN 6
Der Flamco BigFixLock Flansch ist ein 2-teiliges Flanschpaar, das als Übergangsverschraubung für system-externe Wärmeerzeuger mit Victaulic-Flansch PN 6 konzipiert wurde. Dieses reduzierende Bauteil ermöglicht den Anschluss von DN 150 (Rohraußendurchmesser 168,3) auf DN 125 und wird mit einer hochwertigen EPDM-Dichtung geliefert.
Wie verbindet der BigFixLock Flansch unterschiedliche Durchmesser?
Der Flansch ist für den Übergang von einem Nenndurchmesser DN 150 (Rohraußendurchmesser 168,3) auf DN 125 (Rohraußendurchmesser 141,3) ausgelegt. Die Ausführung ist 2-teilig und nicht exzentrisch, mit einem Bogenswinkel von 0, was eine direkte, gerade Linienführung als reduzierte Verbindung ermöglicht. Die systemgebundene Victaulic-Flansch PN 6 Ausführung stellt eine kompatible und druckbeständige Verbindung sicher.
Für welche Betriebsbedingungen ist der Flansch geeignet?
Der Flamco BigFixLock Flansch ist für eine Druckstufe PN 6 ausgelegt. Der maximale Arbeitsdruck bei 20 °C beträgt 6, und die Mediumtemperatur im Dauerbetrieb liegt bei 110. Das mitgelieferte Dichtungsmaterial aus Ethylen-Propylen-Dien-Kautschuk (EPDM) trägt zur Beständigkeit unter diesen Bedingungen bei.
Welche Materialien kommen beim BigFixLock Flansch zum Einsatz?
Der Anschluss 1 des Flansches besteht aus robustem Gusseisen (Werkstoffgüte ASTM A536 65-45-12), während der Anschluss 2 aus widerstandsfähigem Stahl (Werkstoffgüte St 37 (1.0254)) gefertigt ist. Diese Materialkombination bietet eine langlebige und dichte Verbindung.
Technische Daten
- Nenndurchmesser Anschluss 1: DN 150
- Rohraußendurchmesser Anschluss 1: 168,3
- Nenndurchmesser Anschluss 2: DN 125
- Rohraußendurchmesser Anschluss 2: 141,3
- Druckstufe Flansch (PN): PN 6
- Max. Arbeitsdruck bei 20 °C: 6
- Mediumtemperatur (Dauerbetrieb): 110
- Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
- Werkstoff des Anschlusses 1: Gusseisen
- Werkstoff des Anschlusses 2: Stahl
Das Flamco BigFixLock Flanschpaar bietet eine spezialisierte und robuste Lösung für den Anschluss von Wärmeerzeugern. Mit seinen reduzierenden Nenndurchmessern von DN 150 auf DN 125 und einer Druckstufe von PN 6 ist es für anspruchsvolle Anwendungen konzipiert. Die Kombination aus Gusseisen und Stahl mit einer EPDM-Dichtung sorgt für eine langlebige und sichere Verbindung im System.
Technische Daten
| Hersteller-Warengruppe | Kesselraumausrüstung |
| Hersteller-Serie | BigFixLock |
| Hersteller-Produktgruppe | Zubehör Großverteiler |
| Hersteller-Artikelnummer | M66259.892 |
| Hersteller | Flamco |
| Anschluss 2 | Flansch |
| Artikelnummer | FLAMCO-M66259.892 |
| Ausführung | 2-teilig |
| Druckstufe Flansch (PN) | PN 6 |
| EAN-13 | 4016715009067 |
| Exzentrisch | nein |
| FM-Prüfung | nein |
| Gewicht | 31,72 kg |
| LPCB-Prüfung | nein |
| Material Dichtung | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Max Arbeitsdruck bei 20 °C | 6 |
| Mediumtemperatur (Dauerbetrieb) | 110 |
| Mit Dichtungsmaterial | ja |
| Mit Entleerungsventil | nein |
| Mit Entlüfter | nein |
| Mit Stoßnocken | nein |
| Nenndurchmesser Anschluss 1 | DN 150 |
| Nenndurchmesser Anschluss 2 | DN 125 |
| Reduzierend | ja |
| Rohraußendurchmesser Anschluss 1 | 168,3 |
| Rohraußendurchmesser Anschluss 2 | 141,3 |
| Systemgebunden | ja |
| UL-Prüfung | nein |
| ULC-Qualitätskennzeichen | nein |
| Verschlossen | nein |
| Werkstoff des Anschlusses 1 | Gusseisen |
| Werkstoff des Anschlusses 2 | Stahl |
| Werkstoffgüte Anschluss 1 | ASTM A536 65-45-12 |
| Werkstoffgüte Anschluss 2 | St 37 (1.0254) |
| Winkel des Bogens | 0 |
| Zugfest | nein |
