Beschreibung

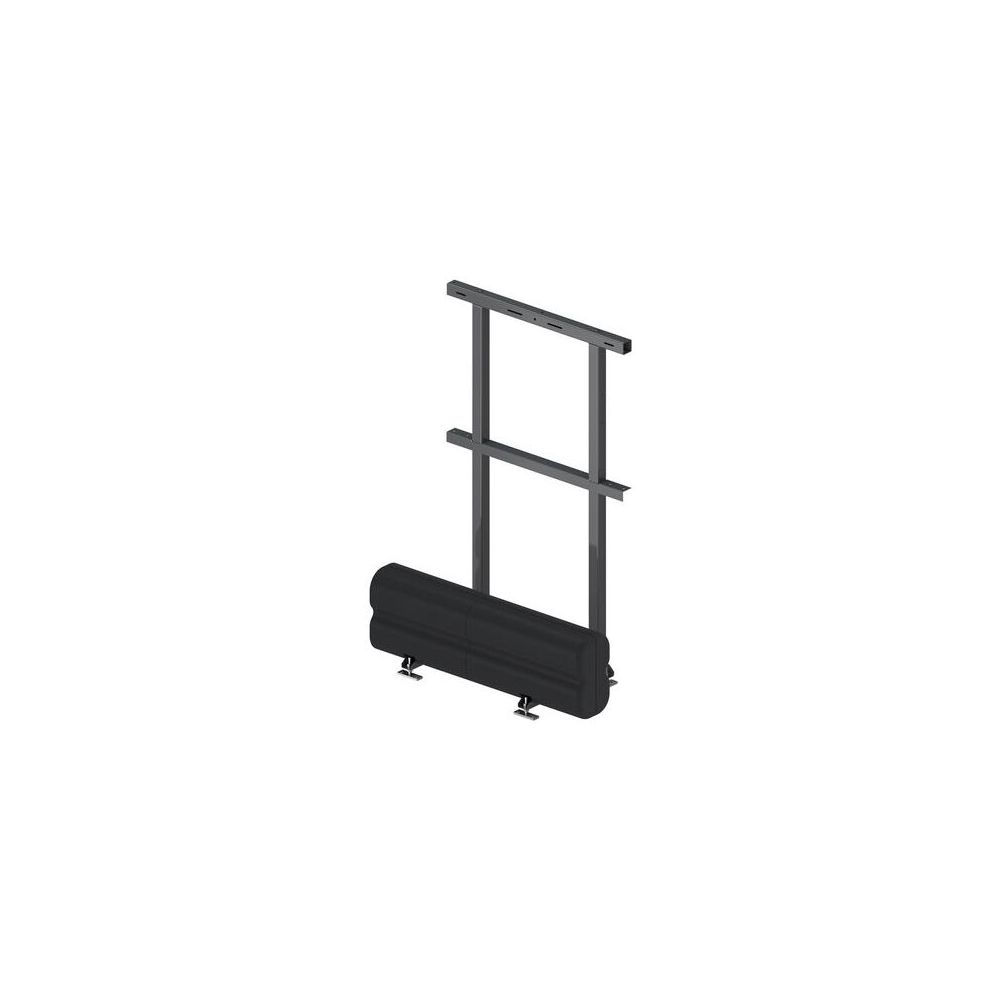

Flamco Modul DN 65 2-fach Reihe Universalkaskade
Die Flamco Modul DN 65 2-fach Reihe Universalkaskade ist ein 2-Kreis-Modul, das für die Montage und den hydraulischen Anschluss mehrerer wandhängender Heizkessel in einer Kaskade konzipiert wurde. Dieses System ermöglicht eine freie Aufstellung im Raum, da keine stabile Wand für die Installation erforderlich ist. Es ist ideal für die effiziente Integration von Heizgeräten in komplexen Heizsystemen.
Wie ist die Flamco Universalkaskade aufgebaut?
Die Universalkaskade von Flamco zeichnet sich durch ihren robusten Rahmen aus, der eine freie Aufstellung im Raum ermöglicht. Eine stabile Wand ist für die Montage nicht notwendig, wodurch die Wände für andere Bauteile zur Verfügung stehen. Der Rahmen ist mit einem 1,16 Meter langen, horizontalen Vierkantrohr ausgestattet und für die Aufnahme von zwei Heizgeräten mit einem Gewicht von jeweils bis zu 100 kg ausgelegt. Höhenverstellbare Füße erleichtern das präzise Ausrichten des Rahmens.
Wie funktioniert der hydraulische Anschluss der Heizkessel?
Die Vorläufe der wandhängenden Heizkessel werden im oberen Rohr der Universalkaskade gesammelt, während der Heizkreis-Rücklauf aus dem unteren Rohr auf die Wärmeerzeuger aufgeteilt wird. Die hydraulische Verbindung erfolgt mittels Victaulic-Schellen. Für Systeme mit mehr als zwei Kesseln können mehrere 2-fach- oder 1-fach-Module verwendet werden. Der Heizkreis ist flexibel sowohl links als auch rechts anschließbar.
Welche Anschlussmöglichkeiten bietet das Modul?
Im Lieferumfang sind zwei Enddeckel enthalten, die mit einem exzentrischen, verstopften 1 Zoll IG, Victaulic-Kupplungen und Dämmung ausgestattet sind. Für die hydraulische Verbindung zwischen Kessel und Universalkaskade stehen drei wählbare Sets zur Auswahl. Diese unterschiedlichen Ausführungen berücksichtigen, ob das anzuschließende Heizgerät eine interne Pumpe besitzt und ob es bereits Absperrungen sowie Sicherheitseinrichtungen beinhaltet.
Technische Daten
- Ausführung: 2-Kreis-Modul
- Rahmenhöhe: ca. 1,75 m
- Breite: 1,16 m
- Empfohlene Systemleistung: 280 kW
- Max. zulässige Druckstufe: PN 10
- Max. zulässige Temperatur: 110 °C
- Sammel-/Verteilleitung: DN65 (Victaulic)
- Kesselanschlüsse: 2"AG (fld.)
Das Flamco Modul DN 65 2-fach Reihe Universalkaskade bietet eine robuste und flexible Lösung für die hydraulische Anbindung von bis zu zwei wandhängenden Heizkesseln. Mit einer empfohlenen Systemleistung von 280 kW und einer maximalen Betriebstemperatur von 110 °C ist es für anspruchsvolle Heizsysteme geeignet. Die freistehende Rahmenkonstruktion und die vielseitigen Anschlussmöglichkeiten ermöglichen eine anpassungsfähige Installation.
Lieferumfang
- 1x Flamco Modul DN 65 2-fach Reihe Universalkaskade
- 2x Enddeckel mit exzentrischem, verstopftem 1" IG, Victaulic-Kupplungen und Dämmung
Technische Daten
| Hersteller-Warengruppe | Kesselraumausrüstung |
| Hersteller-Produktgruppe | Kaskadenmodule |
| Hersteller-Artikelnummer | M66451.37 |
| Hersteller | Flamco |
| Artikelnummer | FLAMCO-M66451.37 |
| EAN-13 | 4016715064486 |
| Gewicht | 68 kg |
