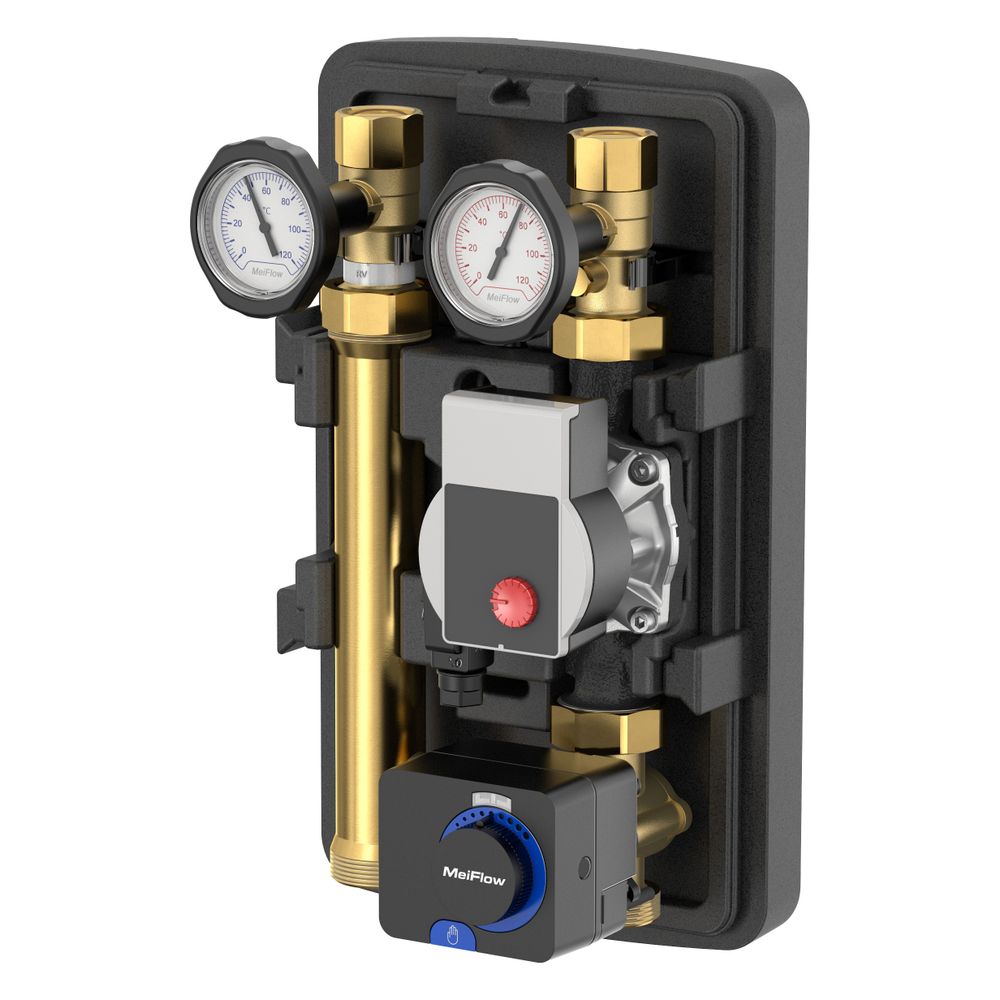

Flamco Meiflow Top S MC, gemischter HK Clean Smart, DN 25, Alpha 2.1, M 1'', Grundfos Alpha 2.1 25-60, Vorlauf re/li, Motor
Die Flamco Meiflow Top S MC Pumpengruppe ist eine effiziente Lösung für gemischte Heizkreise bis 70 kW. Ausgestattet mit einer Grundfos Alpha 2.1 25-60 Hocheffizienzpumpe und einem Stellmotor, ermöglicht sie eine präzise Regelung der Heizungsanlage. Die kompakte Bauweise ist für die Wand- oder Verteilermontage geeignet und bietet einen flexiblen Vorlauf, der rechts oder links positioniert werden kann.
Wie ist die Flamco Meiflow Top S MC aufgebaut?
Die Pumpengruppe ist für einen Nenndruck von PN6 und eine maximale Betriebstemperatur von 110 °C ausgelegt. Robuste Werkstoffe wie Stahl, Messing, PTFE und EPDM stellen die Langlebigkeit sicher. Ein Kvs-Wert von 5,8 ermöglicht eine effiziente Durchflussregelung im Heizkreis. Die Einheit verfügt über einen 3-Wege-Mischer mit stufenlosem Bypass, der flexibel für den Vorlauf rechts oder links umbaubar ist. Zwei Kugelhähne mit Griff dienen als Absperrventile, ergänzt durch eine Schwerkraftbremse im Rücklauf mit 200mmWs. Eine EPP-Isolierung minimiert Wärmeverluste, und die Fühleraufnahme im Vorlauf (M10x1) sowie ein Thermometer mit einem Anzeigebereich von 0 bis 120 °C sind integriert.
Welche Pumpen- und Regelungstechnik kommt zum Einsatz?
Im Herzen der Pumpengruppe arbeitet eine Grundfos Alpha 2.1 25-60 Hocheffizienzpumpe mit einer Einbaulänge von 180 mm. Diese ist als eingebaute Zirkulationspumpe ausgeführt und wird durch einen Servomotor gesteuert, was eine präzise und energieeffiziente Regelung des Heizkreises ermöglicht. Die Strömungsrichtung ist einstellbar, und die gesamte Einheit ist speziell für Heizungsanwendungen konzipiert.
Welche Anschlüsse und Abmessungen sind relevant?
Für die Installation sind die Anschlüsse klar definiert: Der Anschluss an den Wärmeverbraucher erfolgt über ein 1 Zoll Innengewinde (IG), während der Anschluss an den Wärmeerzeuger ein 1 1/2 Zoll Außengewinde (AG) aufweist. Der Achsabstand beträgt 125 mm. Mit einer Höhe von 421 mm, einer Breite von 249 mm und einer Tiefe von 220 mm ist die Pumpengruppe kompakt gebaut. Der Vorlauf ist im Auslieferungszustand rechts positioniert, kann aber bei Bedarf auf links umgebaut werden. Der Pumpenanschluss ist als Innengewinde zylindrisch (BSPP) und der primäre Anschluss als Außengewinde zylindrisch BSPP (ISO 228-1) ausgeführt.
Technische Daten
- Max. Leistung: 70 kW
- Nenndruck: PN6
- Max. Betriebstemperatur: 110 °C
- Kvs-Wert: 5,8
- Anschluss Wärmeverbraucher: 1" IG
- Anschluss Wärmeerzeuger: 1 1/2" AG
- Achsabstand: 125 mm
- Höhe: 421 mm
- Breite: 249 mm
- Tiefe: 220 mm
- Einbaulänge der Pumpe: 180 mm
Die Flamco Meiflow Top S MC Pumpengruppe bietet eine zuverlässige und effiziente Lösung für die Regelung von gemischten Heizkreisen. Mit ihrer Grundfos Alpha 2.1 25-60 Hocheffizienzpumpe und der Fähigkeit, Heizkreise bis 70 kW bei einer maximalen Betriebstemperatur von 110 °C zu versorgen, stellt sie eine leistungsstarke Komponente für moderne Heizungsanlagen dar. Die flexible Montage und die hochwertige Ausstattung unterstreichen die Funktionalität dieses Systems.
Lieferumfang
- 1x Flamco Meiflow Top S MC Pumpengruppe
- 1x Wandhalterung
- 1x Winkelstecker
Technische Daten
| Hersteller-Warengruppe | Kesselraumausrüstung |
| Hersteller-Serie | MeiFlow |
| Hersteller-Produktgruppe | Pumpengruppen gemischt MK |
| Hersteller-Artikelnummer | M66931.30M |
| Hersteller | Flamco |
| Anzeigebereich Thermometer | 0 - 120 |
| Artikelnummer | FLAMCO-M66931.30M |
| Ausführung | gemischter Heizkreis |
| Auslaufhahn | nein |
| Bauhöhe | 421 |
| Baulänge | 249 |
| Bautiefe | 220 |
| EAN-13 | 4016715134929 |
| Einbaulänge der Pumpe | 180 |
| Eingebaute Zirkulationspumpe | ja |
| Geeignet für Glykol | nein |
| Geeignet für Heizung | ja |
| Geeignet für Kühlen | nein |
| Geeignet für Servomotoren | ja |
| Gewicht | 4,2 kg |
| Hocheffizienzpumpe (entsprechend EC 547/2012 und EC 641/2009) | ja |
| Kvs-Wert | 5,8 |
| Max Arbeitsdruck | 6 |
| Mediumtemperatur | 95 |
| Mit Absperrventil | ja |
| Mit Anschluss Ausdehnungsgefäß | nein |
| Mit Dreiwegeventil | ja |
| Mit Füßen | nein |
| Mit Manometer | nein |
| Mit Passstück für Wärmezähler | nein |
| Mit Pumpenkugelhahn | nein |
| Mit Regelventil | nein |
| Mit Servomotor | ja |
| Mit Sicherheitsventil | nein |
| Mit Thermometer | ja |
| Mit Wandbefestigungsbügel | ja |
| Mit Wärmezähler | nein |
| Nenndurchmesser primär | 1 1/2 Zoll (40) |
| Nenndurchmesser Pumpenanschluss | 1 1/2 Zoll (40) |
| Nenndurchmesser sekundär | DN 25 |
| Primärer Anschluss | Außengewinde zylindrisch BSPP (ISO 228-1) |
| Pumpenanschluss | Innengewinde zylindrisch (BSPP) |
| Sekundärer Anschluss | Innengewinde zylindrisch (BSPP) |
| Strömungsrichtung | einstellbar |
| Wandaufstellung | ja |
| Werkstoff Armaturen | Messing |
| Werkstoff Verrohrung | Stahl |
| Öffnungsdruck Sperrventil | 0,02 |
