Beschreibung

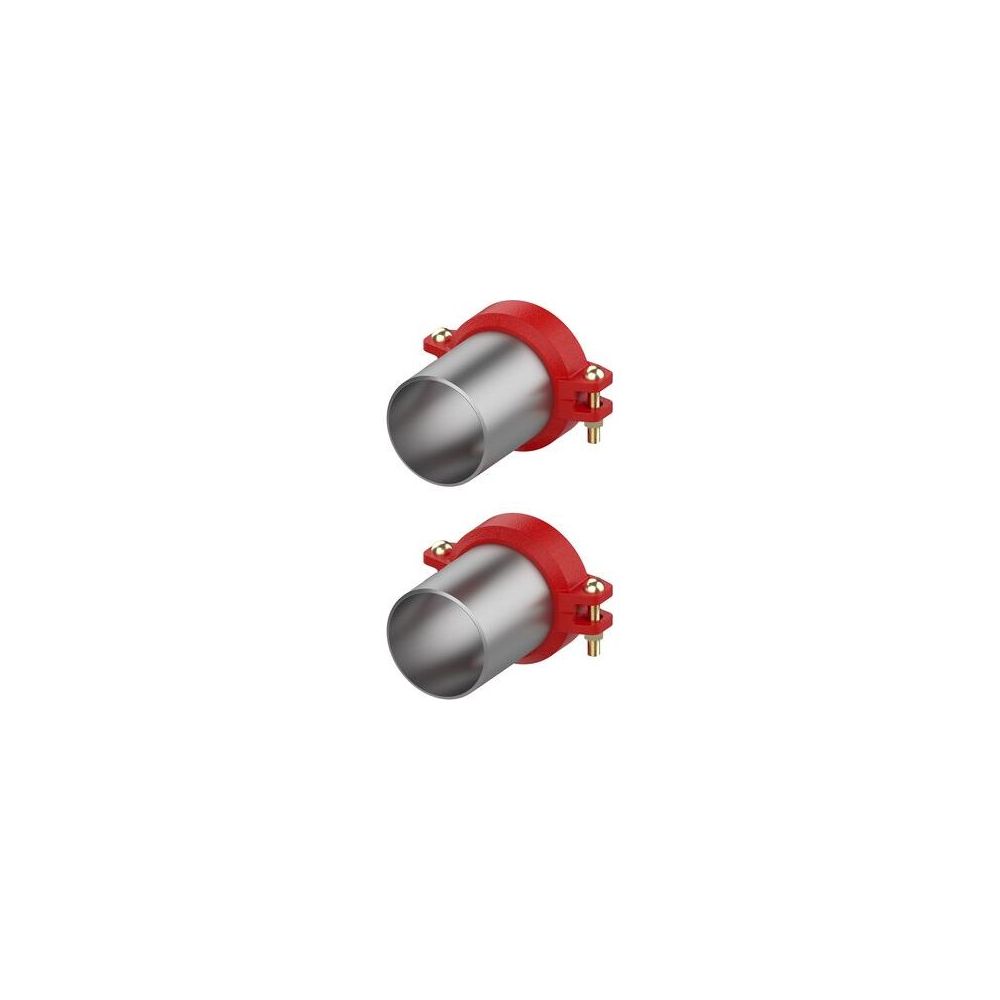

Flamco BigFixLock Schweißende, 1 Paar DN 150/DN 125, 168,3 x Schweißende 139,7
Das Flamco BigFixLock Schweißende ist eine 2-teilige Übergangsverschraubung, konzipiert als 1 Paar für den systemexternen Anschluss an Wärmeerzeugern. Diese reduzierte Ausführung ermöglicht eine Verbindung von Nenndurchmesser DN 150 auf DN 125 und ist mit einem Victaulic-Schweißende ausgestattet. Es ist ideal für Anwendungen in der Kesselraumausrüstung und als Zubehör für Großverteiler. Die spezifische Ausführung 168,3 x Schweißende 139,7 beinhaltet Dichtungsmaterial aus Ethylen-Propylen-Dien-Kautschuk (EPDM) für eine zuverlässige Verbindung.
Wie ist das Flamco BigFixLock Schweißende konstruiert?
Die Übergangsverschraubung der Serie BigFixLock ist als 2-teiliges Paar ausgeführt und ermöglicht einen Schweißanschluss. Sie ist als Victaulic-Schweißende konzipiert und dient der Reduzierung von Nenndurchmesser DN 150 auf DN 125. Der Anschluss 1 besteht aus Gusseisen der Werkstoffgüte ASTM A536 65-45-12, während der Anschluss 2 aus Stahl der Werkstoffgüte St 37 (1.0254) gefertigt ist. Eine Dichtung aus Ethylen-Propylen-Dien-Kautschuk (EPDM) ist integriert, um eine sichere Abdichtung sicherzustellen. Das System ist als systemgebunden gekennzeichnet.
Welche Betriebsbedingungen sind zu beachten?
Das Flamco BigFixLock Schweißende ist für einen maximalen Arbeitsdruck von 10 bei 20 °C ausgelegt. Die Mediumtemperatur im Dauerbetrieb kann bis zu 110 betragen. Diese Parameter ermöglichen einen sicheren Einsatz in den vorgesehenen Anwendungsbereichen.
Welche Abmessungen sind relevant?
Die Übergangsverschraubung ist für Nenndurchmesser Anschluss 1: DN 150 und Nenndurchmesser Anschluss 2: DN 125 ausgelegt. Der Rohraußendurchmesser Anschluss 1 beträgt 168,3, und der Rohraußendurchmesser Anschluss 2 liegt bei 141,3. Die spezifische Schweißende-Ausführung wird mit 168,3 x Schweißende 139,7 angegeben. Weitere relevante Maße sind eine Länge von 150, eine Länge Anschluss 1 von 8,8 und eine Arbeitslänge Anschluss 1 von 8,8.
Technische Daten
- Ausführung: 2-teilig
- Nenndurchmesser Anschluss 1: DN 150
- Nenndurchmesser Anschluss 2: DN 125
- Anschluss 2: Schweißanschluss
- Rohraußendurchmesser Anschluss 1: 168,3
- Rohraußendurchmesser Anschluss 2: 141,3
- Schweißende-Ausführung: 168,3 x Schweißende 139,7
- Max. Arbeitsdruck bei 20 °C: 10
- Mediumtemperatur (Dauerbetrieb): 110
- Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
- Werkstoff Anschluss 1: Gusseisen (ASTM A536 65-45-12)
- Werkstoff Anschluss 2: Stahl (St 37 (1.0254))
- Länge: 150
Das Flamco BigFixLock Schweißende bietet als 2-teilige Übergangsverschraubung eine robuste Lösung für reduzierende Verbindungen von DN 150 auf DN 125 mittels Schweißanschluss. Mit einer EPDM-Dichtung ausgestattet, ist es für einen maximalen Arbeitsdruck von 10 und eine Mediumtemperatur von bis zu 110 ausgelegt. Die präzisen Abmessungen, einschließlich der Rohraußendurchmesser von 168,3 und 141,3 sowie der spezifischen Schweißende-Ausführung 168,3 x Schweißende 139,7, machen es zu einer zuverlässigen Komponente für die Kesselraumausrüstung.
Technische Daten
| Hersteller-Warengruppe | Kesselraumausrüstung |
| Hersteller-Serie | BigFixLock |
| Hersteller-Produktgruppe | Zubehör Großverteiler |
| Hersteller-Artikelnummer | M66259.872 |
| Hersteller | Flamco |
| Anschluss 2 | Schweißanschluss |
| Arbeitslänge Anschluss 1 | 8,8 |
| Artikelnummer | FLAMCO-M66259.872 |
| Ausführung | 2-teilig |
| EAN-13 | 4016715009043 |
| Exzentrisch | nein |
| FM-Prüfung | nein |
| Gewicht | 22,18 kg |
| LPCB-Prüfung | nein |
| Länge | 150 |
| Länge Anschluss 1 | 8,8 |
| Material Dichtung | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Max Arbeitsdruck bei 20 °C | 10 |
| Mediumtemperatur (Dauerbetrieb) | 110 |
| Mit Dichtungsmaterial | ja |
| Mit Entleerungsventil | nein |
| Mit Entlüfter | nein |
| Mit Stoßnocken | nein |
| Nenndurchmesser Anschluss 1 | DN 150 |
| Nenndurchmesser Anschluss 2 | DN 125 |
| Reduzierend | ja |
| Rohraußendurchmesser Anschluss 1 | 168,3 |
| Rohraußendurchmesser Anschluss 2 | 141,3 |
| Systemgebunden | ja |
| UL-Prüfung | nein |
| ULC-Qualitätskennzeichen | nein |
| Verschlossen | nein |
| Werkstoff des Anschlusses 1 | Gusseisen |
| Werkstoff des Anschlusses 2 | Stahl |
| Werkstoffgüte Anschluss 1 | ASTM A536 65-45-12 |
| Werkstoffgüte Anschluss 2 | St 37 (1.0254) |
| Winkel des Bogens | 0 |
| Zugfest | nein |
