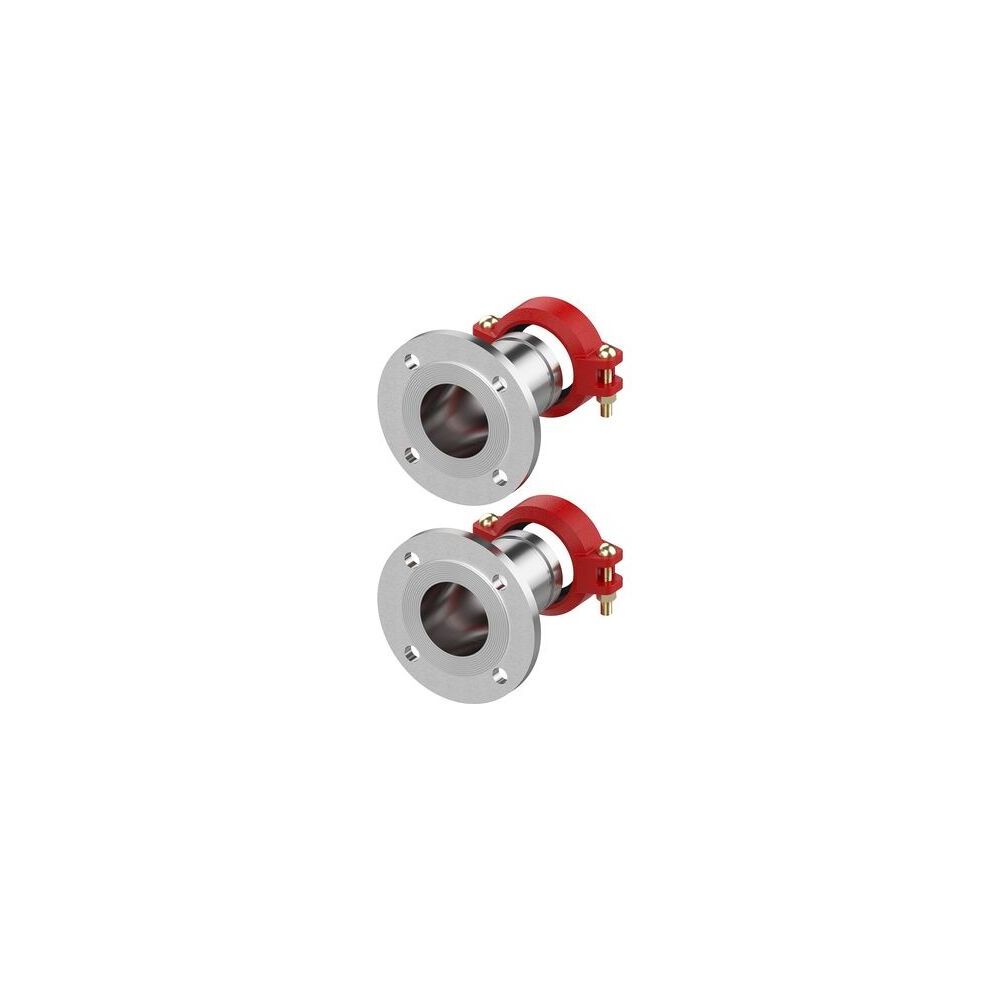

Flamco BigFixLock Flansch, 1 Paar DN 150 (168,3) x DN 150, PN 6
Der Flamco BigFixLock Flansch ist eine spezialisierte Übergangsverschraubung, die als 1 Paar in 2-teiliger Ausführung geliefert wird. Er ist für den externen Anschluss an Wärmeerzeuger konzipiert und verfügt über einen Victaulic-Flansch PN 6. Mit Nennweiten von DN 150 und einem Rohraußendurchmesser von 168,3 ist dieser Flansch ideal für Anwendungen in der Kesselraumausrüstung und als Zubehör für Großverteiler.
Wofür wird der Flamco BigFixLock Flansch eingesetzt?
Der BigFixLock Flansch dient als systemgebundene Übergangsverschraubung zum Wärmeerzeuger. Er ist speziell für den Einsatz in der Kesselraumausrüstung und als Zubehör für Großverteiler vorgesehen. Die Ausführung als Victaulic-Flansch PN 6 ermöglicht eine zuverlässige Integration in entsprechende Rohrleitungssysteme.
Welche Konstruktionsmerkmale und Materialien zeichnen den Flansch aus?
Dieser Flamco Flansch ist in einer 2-teiligen Ausführung gefertigt. Anschluss 1 besteht aus Gusseisen (Werkstoffgüte ASTM A536 65-45-12) und Anschluss 2 aus Stahl (Werkstoffgüte St 37 (1.0254)), was eine hohe Robustheit und Langlebigkeit sicherstellt. Für eine sichere Abdichtung ist der Flansch mit Dichtungsmaterial aus Ethylen-Propylen-Dien-Kautschuk (EPDM) ausgestattet. Der Flansch ist nicht verschlossen, nicht exzentrisch und besitzt weder ein Entleerungsventil noch einen Entlüfter oder Stoßnocken. Der Winkel des Bogens beträgt 0.
Wie sind die Anschlüsse des BigFixLock Flansches dimensioniert?
Der BigFixLock Flansch ist für Nennweiten von DN 150 an beiden Anschlüssen konzipiert. Der Rohraußendurchmesser beträgt sowohl für Anschluss 1 als auch für Anschluss 2 exakt 168,3. Dies ermöglicht eine präzise Passform und eine sichere Verbindung in entsprechenden Rohrleitungssystemen.
Welche Betriebsdaten sind für den Flansch relevant?
Für den Flansch ist eine Druckstufe von PN 6 angegeben. Der maximale Arbeitsdruck bei 20 °C liegt bei 6. Eine dauerhafte Mediumtemperatur von 110 wird unterstützt.
Technische Daten
- Ausführung: 2-teilig
- Anschluss 2: Flansch
- Nenndurchmesser Anschluss 1: DN 150
- Nenndurchmesser Anschluss 2: DN 150
- Rohraußendurchmesser Anschluss 1: 168,3
- Rohraußendurchmesser Anschluss 2: 168,3
- Druckstufe Flansch (PN): PN 6
- Max. Arbeitsdruck bei 20 °C: 6
- Mediumtemperatur (Dauerbetrieb): 110
- Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
Der Flamco BigFixLock Flansch bietet als systemgebundene Übergangsverschraubung eine robuste und zuverlässige Lösung für den Anschluss an Wärmeerzeuger. Mit einer Druckstufe von PN 6, Nennweiten von DN 150 und einem Rohraußendurchmesser von 168,3 ist er für anspruchsvolle Anwendungen in der Kesselraumausrüstung geeignet. Die Kombination aus Gusseisen und Stahl sowie die EPDM-Dichtung stellen eine dauerhafte und sichere Funktion bei einer Mediumtemperatur von 110 sicher.
Technische Daten
| Hersteller-Warengruppe | Kesselraumausrüstung |
| Hersteller-Serie | BigFixLock |
| Hersteller-Produktgruppe | Zubehör Großverteiler |
| Hersteller-Artikelnummer | M66259.893 |
| Hersteller | Flamco |
| Anschluss 2 | Flansch |
| Artikelnummer | FLAMCO-M66259.893 |
| Ausführung | 2-teilig |
| Druckstufe Flansch (PN) | PN 6 |
| EAN-13 | 4016715009074 |
| Exzentrisch | nein |
| FM-Prüfung | nein |
| Gewicht | 23,59 kg |
| LPCB-Prüfung | nein |
| Material Dichtung | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Max Arbeitsdruck bei 20 °C | 6 |
| Mediumtemperatur (Dauerbetrieb) | 110 |
| Mit Dichtungsmaterial | ja |
| Mit Entleerungsventil | nein |
| Mit Entlüfter | nein |
| Mit Stoßnocken | nein |
| Nenndurchmesser Anschluss 1 | DN 150 |
| Nenndurchmesser Anschluss 2 | DN 150 |
| Reduzierend | nein |
| Rohraußendurchmesser Anschluss 1 | 168,3 |
| Rohraußendurchmesser Anschluss 2 | 168,3 |
| Systemgebunden | ja |
| UL-Prüfung | nein |
| ULC-Qualitätskennzeichen | nein |
| Verschlossen | nein |
| Werkstoff des Anschlusses 1 | Gusseisen |
| Werkstoff des Anschlusses 2 | Stahl |
| Werkstoffgüte Anschluss 1 | ASTM A536 65-45-12 |
| Werkstoffgüte Anschluss 2 | St 37 (1.0254) |
| Winkel des Bogens | 0 |
| Zugfest | nein |
