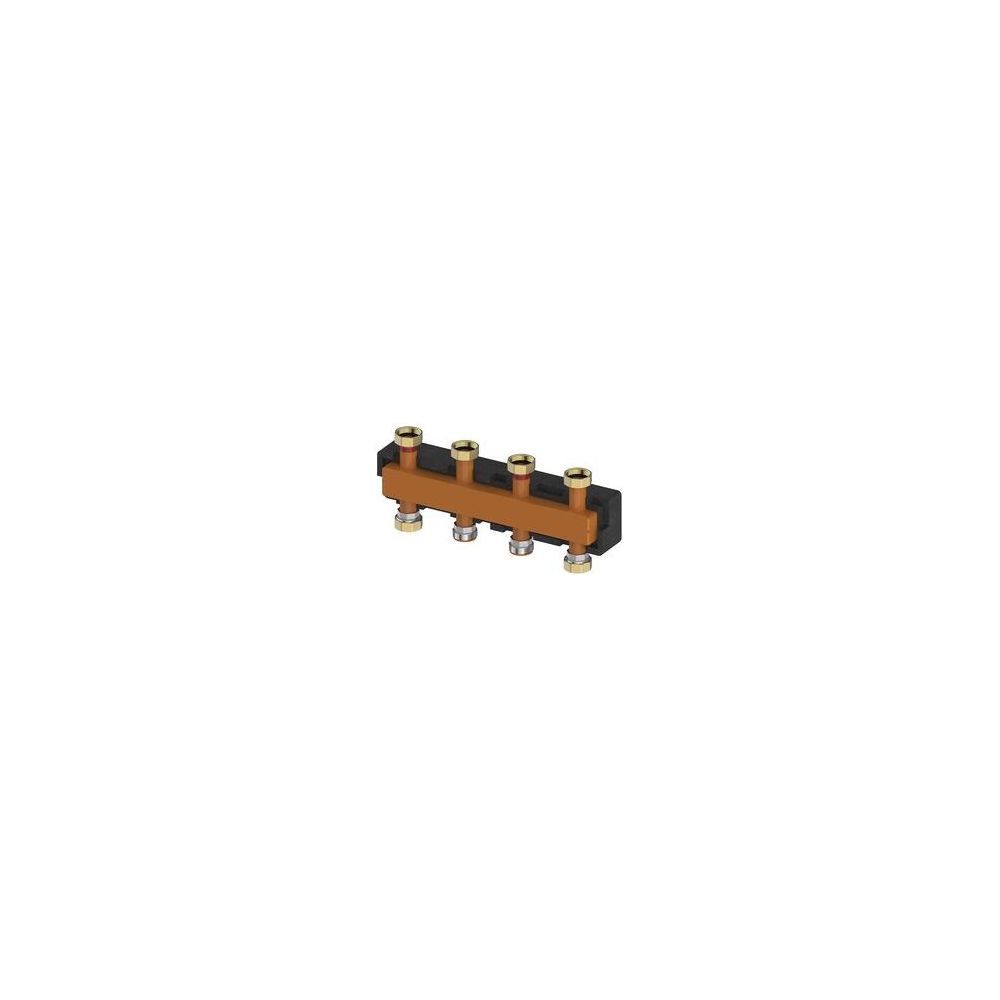

Flamco Verteilerbalken 2-fach, bis 3 Heizkreise, bis 70kW
Der Flamco Verteilerbalken 2-fach ist eine robuste und effiziente Lösung für Heizungsanlagen. Er ist für bis zu 3 Heizkreise ausgelegt und bewältigt Leistungen bis 70 kW. Ausgestattet mit einer Standard EPP-Isolierung, dient er dem Aufbau von Pumpengruppen und ist universell mit gängigen Pumpengruppen (3/4 Zoll, 1 Zoll und 1 1/4 Zoll) kombinierbar.
Wie ist der Flamco Verteilerbalken konstruiert und welche Funktion erfüllt er?
Der Verteilerbalken ist als Verteiler/Sammler in Durchgangsform mit geraden Abzweigen ausgeführt. Er verfügt über Anschlusspaare nach oben und unten, wobei die unteren Anschlüsse zusätzlich nutzbar sind. Die Konstruktion aus Stahl ist lackiert und bietet eine hohe Beständigkeit. Er ist passend auf Rohranschlussgruppen ausgelegt und ermöglicht den Aufbau von Pumpengruppen.
Für welche Medien und Einsatzbereiche ist der Verteilerbalken geeignet?
Dieser Verteilerbalken ist primär für Heizungswasser konzipiert. Darüber hinaus ist er für den Einsatz mit Glykol und Ethanol geeignet. Eine Verwendung für Leitungswasser, Pressluft oder Kühlwasser ist nicht vorgesehen.
Welche technischen Spezifikationen und Anschlüsse bietet der Verteilerbalken?
Die Anschlüsse 1 und 2 sind als Außengewinde zylindrisch BSPP (ISO 228-1) ausgeführt, mit einem Nenndurchmesser von DN 40 bzw. 1 1/2 Zoll (40). Die Abzweigungen verfügen über Innengewinde zylindrisch (BSPP) mit einem Nenndurchmesser von 1 1/2 Zoll (40). Der Verteilerbalken ist für eine Druckstufe von PN 6 ausgelegt und hält einer maximalen Mediumtemperatur im Dauerbetrieb von 110 stand. Die Baulänge beträgt 500, die Bauhöhe 178 und die Bautiefe 135.
Technische Daten
- Leistung: bis 70 kW (bei DeltaT=20k)
- Anzahl der Heizkreise: bis 3
- Druckstufe: PN 6
- Max. Mediumtemperatur (Dauerbetrieb): 110
- Werkstoff: Stahl
- Isolierung: Standard EPP-Isolierung
- Baulänge: 500
- Bauhöhe: 178
- Bautiefe: 135
- Nenndurchmesser Anschluss 1: DN 40
Der Flamco Verteilerbalken 2-fach bietet eine zuverlässige und effiziente Lösung für die Verteilung von Heizungswasser in Anlagen mit bis zu drei Heizkreisen. Mit seiner robusten Stahlkonstruktion, der Standard EPP-Isolierung und einer Leistungskapazität von bis zu 70 kW bei PN 6 und 110 maximaler Mediumtemperatur, stellt er eine solide Basis für den Aufbau von Pumpengruppen dar.
Technische Daten
| Hersteller-Warengruppe | Kesselraumausrüstung |
| Hersteller-Produktgruppe | Verteiler bis 70 kW |
| Hersteller-Artikelnummer | M66301.2 |
| Hersteller | Flamco |
| Anschluss 1 | Außengewinde zylindrisch BSPP (ISO 228-1) |
| Anschluss 2 | Außengewinde zylindrisch BSPP (ISO 228-1) |
| Anschluss Abzweigungen | Innengewinde zylindrisch (BSPP) |
| Anzahl der Abzweige | 3 |
| Anzahl der Verzweigungsrichtungen | 2 |
| Arbeitslänge Verteiler | 500 |
| Artikelnummer | FLAMCO-M66301.2 |
| Ausführung | Verteiler/Sammler |
| Bauhöhe | 178 |
| Baulänge | 500 |
| Bautiefe | 135 |
| Druckstufe Artikel | PN 6 |
| EAN-13 | 4016715009111 |
| Form | Durchgang mit geraden Abzweigen |
| Geeignet für Ethanol | ja |
| Geeignet für Glykol | ja |
| Geeignet für Heizungswasser | ja |
| Geeignet für Kühlwasser | nein |
| Geeignet für Leitungswasser | nein |
| Geeignet für Pressluft | nein |
| Gewicht | 5,3 kg |
| KOMO-Prüfsiegel | nein |
| Länge Verteiler | 500 |
| Max Mediumtemperatur (Dauerbetrieb) | 110 |
| Mit Absperrventil | nein |
| Mit Befestigungsmaterial | nein |
| Mit Entlüftung | nein |
| Mit Füll- und Entleerungshahn | nein |
| Mit Füßen | nein |
| Mit Isolierung | ja |
| Mit verstellbaren Bodenstützen | nein |
| Mit Wandbefestigungsbügel | nein |
| Montageart | Aufbau |
| Nenndurchmesser Abzweigungen | 1 1/2 Zoll (40) |
| Nenndurchmesser Anschluss 1 | DN 40 |
| Nenndurchmesser Anschluss 2 | 1 1/2 Zoll (40) |
| Oberflächenschutz | lackiert |
| Rohraußendurchmesser Abzweigungen | 45 |
| Rohraußendurchmesser Anschluss 1 | 45 |
| Rohraußendurchmesser Anschluss 2 | 45 |
| Systemgebunden | nein |
| Typenzulassung nach BBR/EKS | nein |
| Unterschiedliche Abstände zwischen Abzweigungen | ja |
| Werkstoff | Stahl |
