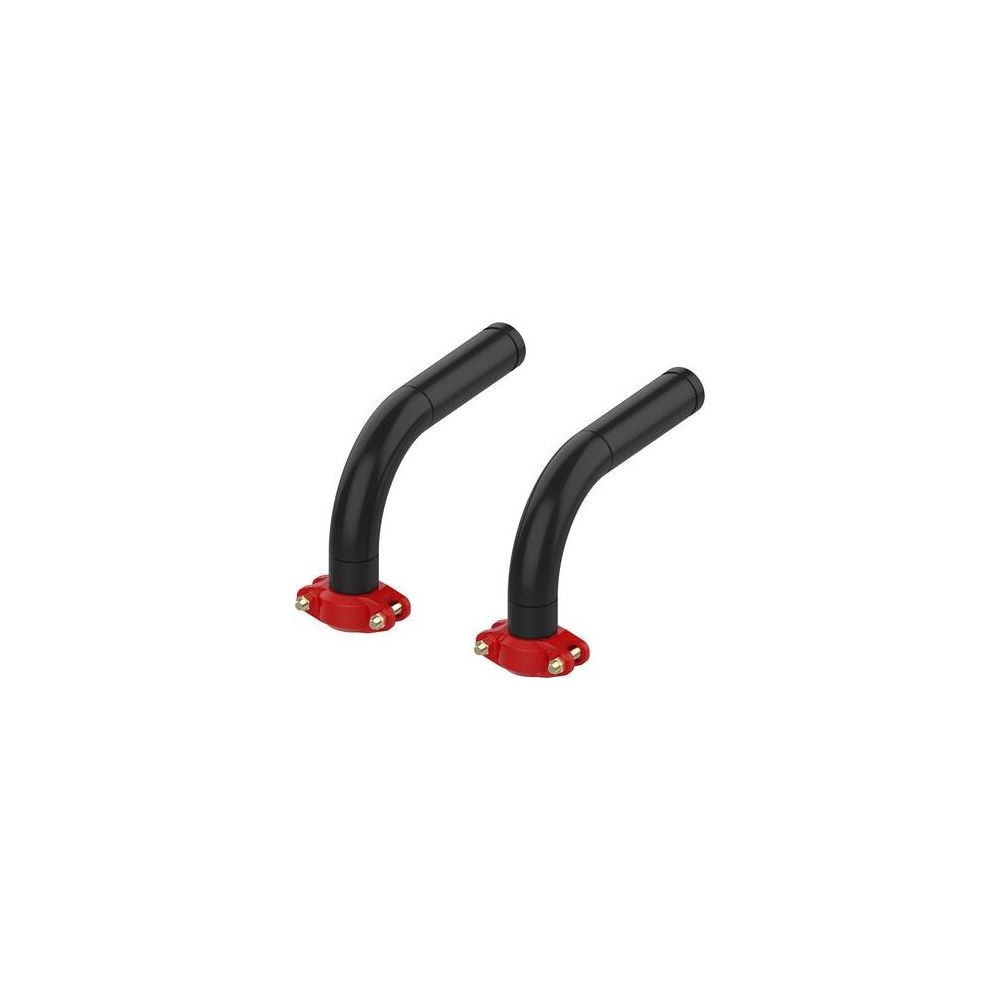

Flamco BigFixLock Bögen, 1 Paar DN 40 BigFixlock x BigFixlock
Die Flamco BigFixLock Bögen sind als 1 Paar Übergangsverschraubungen für den Heizkreis konzipiert. Diese Victaulic-Bögen der Serie BigFixLock sind in der Ausführung DN 40 erhältlich und eignen sich ideal als Zubehör für Großverteiler im Bereich der Kesselraumausrüstung.
Welche Funktion erfüllen die BigFixLock Bögen im Heizkreis?
Die BigFixLock Bögen dienen als Übergangsverschraubungen zum Heizkreis. Sie ermöglichen einen Richtungswechsel im Rohrverlauf mit einem Bogenwinkel von 90. Das System ist für die Verbindung im BigFixLock System ausgelegt und bietet eine nicht-exzentrische Ausführung.
Wie ist die Konstruktion der BigFixLock Bögen gestaltet und wie erfolgt die Verbindung?
Die Bögen sind in einer 2-teiligen Ausführung konzipiert. Der Nenndurchmesser beträgt an beiden Anschlüssen DN 40, mit einem Rohraußendurchmesser von jeweils 48,3. Der Radius des Bogens liegt bei 57. Für eine sichere Abdichtung ist Dichtungsmaterial aus Ethylen-Propylen-Dien-Kautschuk (EPDM) integriert.
Welche Materialien und Oberflächenschutz werden verwendet?
Anschluss 1 besteht aus Gusseisen der Werkstoffgüte ASTM A536 65-45-12. Anschluss 2 ist aus Stahl gefertigt und weist die Werkstoffgüte St 37 (1.0254) auf. Der Oberflächenschutz von Anschluss 2 ist galvanisch/elektrolytisch verzinkt, was zur Langlebigkeit beiträgt.
Für welche Betriebsbedingungen sind die Bögen ausgelegt?
Die BigFixLock Bögen sind für einen maximalen Arbeitsdruck von 10 bei 20 °C ausgelegt. Die Mediumtemperatur im Dauerbetrieb kann bis zu 110 betragen. Das System ist als systemgebunden klassifiziert und ist nicht mit Entleerungsventil oder Entlüfter ausgestattet.
Technische Daten
- Ausführung: 2-teilig
- Winkel des Bogens: 90
- Radius des Bogens: 57
- Nenndurchmesser Anschluss 1: DN 40
- Nenndurchmesser Anschluss 2: DN 40
- Rohraußendurchmesser Anschluss 1: 48,3
- Rohraußendurchmesser Anschluss 2: 48,3
- Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
- Max. Arbeitsdruck bei 20 °C: 10
- Mediumtemperatur (Dauerbetrieb): 110
Die Flamco BigFixLock Bögen bieten als 2-teilige Übergangsverschraubungen für den Heizkreis eine robuste und zuverlässige Lösung. Mit einem Nenndurchmesser von DN 40 und einem Bogenwinkel von 90 ermöglichen sie präzise Richtungswechsel. Gefertigt aus Gusseisen und Stahl, kombiniert mit einer EPDM-Dichtung, sind sie für einen maximalen Arbeitsdruck von 10 bei 20 °C und Mediumtemperaturen bis 110 ausgelegt.
Technische Daten
| Hersteller-Warengruppe | Kesselraumausrüstung |
| Hersteller-Serie | BigFixLock |
| Hersteller-Produktgruppe | Zubehör Großverteiler |
| Hersteller-Artikelnummer | M66259.245 |
| Hersteller | Flamco |
| Arbeitslänge Anschluss 2 | 200 |
| Artikelnummer | FLAMCO-M66259.245 |
| Ausführung | 2-teilig |
| EAN-13 | 4016715020253 |
| Exzentrisch | nein |
| FM-Prüfung | nein |
| Gewicht | 5,52 kg |
| LPCB-Prüfung | nein |
| Länge | 350 |
| Material Dichtung | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Max Arbeitsdruck bei 20 °C | 10 |
| Mediumtemperatur (Dauerbetrieb) | 110 |
| Mit Dichtungsmaterial | ja |
| Mit Entleerungsventil | nein |
| Mit Entlüfter | nein |
| Mit Stoßnocken | nein |
| Nenndurchmesser Anschluss 1 | DN 40 |
| Nenndurchmesser Anschluss 2 | DN 40 |
| Oberflächenschutz Anschluss 2 | galvanisch/elektrolytisch verzinkt |
| Radius des Bogens | 57 |
| Reduzierend | nein |
| Rohraußendurchmesser Anschluss 1 | 48,3 |
| Rohraußendurchmesser Anschluss 2 | 48,3 |
| Systemgebunden | ja |
| UL-Prüfung | nein |
| ULC-Qualitätskennzeichen | nein |
| Verschlossen | nein |
| Werkstoff des Anschlusses 1 | Gusseisen |
| Werkstoff des Anschlusses 2 | Stahl |
| Werkstoffgüte Anschluss 1 | ASTM A536 65-45-12 |
| Werkstoffgüte Anschluss 2 | St 37 (1.0254) |
| Winkel des Bogens | 90 |
| Zugfest | nein |
